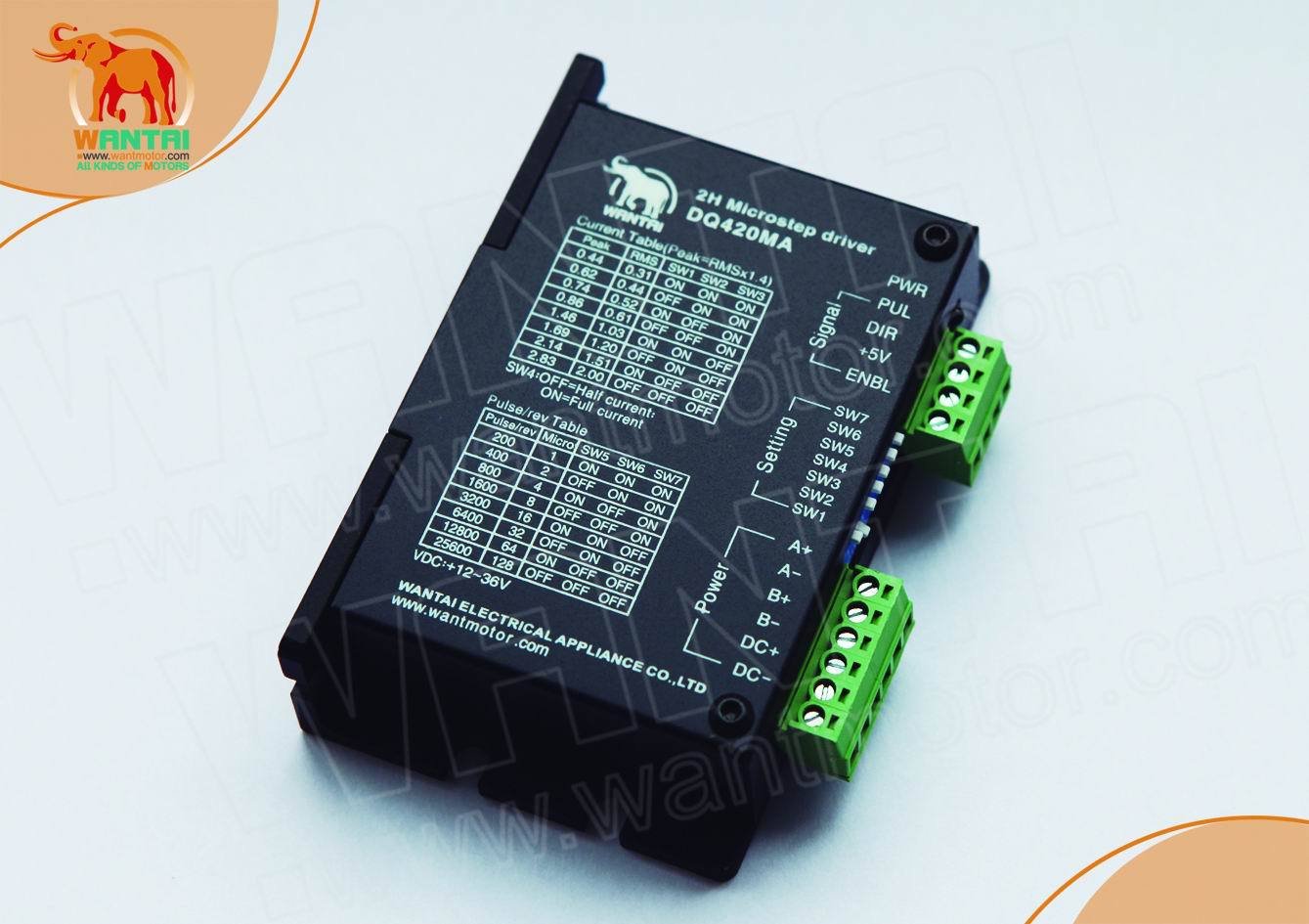

型號：電機驅動器DQ420MA
DQ542MA型細分型兩相混合式步進電機驅動器，采用直流18～50V供電，適合驅動電壓24V～50V，電流小于4.0A外徑42～86毫米的兩相混合式步進電機。此驅動器采用交流伺服驅動器的電流環進行細分控制，電機的轉矩波動很小，低速運行很平穩，幾乎沒有振動和噪音。高速時力矩也大大高于其它二相驅動器，定位精度高。廣泛適用于雕刻機、數控機床、包裝機械等分辯率要求較高的設備上。 主要特點1 平均電流控制，兩相正弦電流驅動輸出2 直流18～50V供電3 光電隔離信號輸入/輸出4 有過壓、欠壓、過流、相間短路保護功能5 十五檔細分和自動半流功能6 八檔輸出相電流設置7 具有脫機命令輸人端子8 電機的扭矩與它的轉速有關，而與電機每轉的步數無關9 高啟動轉速10.高速力矩大 電氣參數
輸入電壓 | 直流18～50V輸入 |
輸入電流 | 小于4安培 |
輸出電流 | 1.0A～4.2A |
功 耗 | 功耗：80W； 內部保險：6A |
溫 度 | 工作溫度-10～45℃；存放溫度-40℃～70℃ |
濕 度 | 不能結露，不能有水珠 |
氣 體 | 禁止有可燃?xì)怏w和導電灰塵 |
重 量 | 200克 |

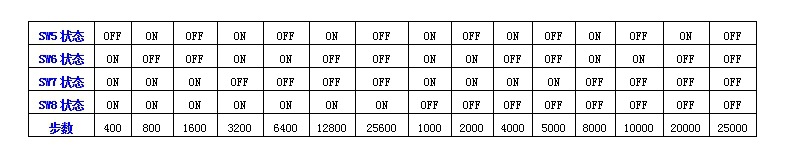

二、控制信號接口 圖1是驅動器的接線原理圖1、控制信號定義PLS/CW+： 步進脈沖信號輸入正端或正向步進脈沖信號輸入正端PLS/CW-： 步進脈沖信號輸入負端或正向步進脈沖信號輸入負端DIR/CCW+： 步進方向信號輸入正端或反向步進脈沖信號輸入正端DIR/CCW-： 步進方向信號輸入負端或反向步進脈沖信號輸入負端ENBL+： 脫機使能復位信號輸入正端ENBL-： 脫機使能復位信號輸入負端脫機使能信號有效時復位驅動器故障，禁止任何有效的脈沖，驅動器的輸出功率元件被關閉，電機無保持扭矩。2、控制信號連接上位機的控制信號可以高電平有效，也可以低電平有效。當高有效時，把所有控制信號的負端連在一起作為信號地，低有效時，把所有控制信號的正端連在一起作為信號公共端?，F(xiàn)在以集電極開路和PNP輸出為例，接口電路示意圖如下： 功能選擇（用驅動器面板上的DIP開關實現）1、設置電機每轉步數驅動器可將電機每轉的步數分別設置為400、500、800、1000、1250、1600、2000、2500、3200、4000、5000、6400、8000、10000、12800步。用戶可以通過驅動器正面板上的撥碼開關的SW5、SW6、SW7、SW8位來設置驅動器的步數：
| |
| | | | | | | | | | | | | |
2、控制方式選擇撥碼開關SW4位可設置成兩種控制方式：當設置成“OFF”時，為有半流功能。當設置成“ON”時，為無半流功能。 3、設置輸出相電流為了驅動不同扭矩的步進電機，用戶可以通過驅動器面板上的撥碼開關SW1、SW2、SW3位來設置驅動器的輸出相電流（有效值）單位安培，各開關位置對應的輸出電流，不同型號驅動器所對應的輸出電流值不同。具體見表2。
| 輸出電流 (A) |
| SW1 | SW2 | SW3 | PEAK | RMS |
| ON | ON | ON | 1.00 | 0.71 |
| OFF | ON | ON | 1.46 | 1.04 |
| ON | OFF | ON | 1.91 | 1.36 |
| OFF | OFF | ON | 2.37 | 1.69 |
| ON | ON | OFF | 2.84 | 2.03 |
| OFF | ON | OFF | 3.31 | 2.36 |
| ON | OFF | OFF | 3.76 | 2.69 |
| OFF | OFF | OFF | 4.20 | 3.00 |
表2 4、半流功能半流功能是指無步進脈沖500ms后，驅動器輸出電流自動降為額定輸出電流的70%，用來防止電機發熱。 四、功率接口1、DC+,DC-：連接驅動器電源DC+：直流電源正級，電源電壓直流16～50V。最大電流是5A。DC-：直流電源負級。2、A+ A- B+ B-：連接兩相混合式步進電機 驅動器和兩相混合式步進電機的連接采用四線制，電機繞組有并聯和串聯接法，并聯接法，高速性能好，但驅動器電流大(為電機繞組電流的1.73倍) ，串聯接法時驅動器電流等于電機繞組電流。 五、 安裝 周圍要有20mm的空間，不能放在其它發熱的設備旁，要避免粉塵、油霧、腐蝕性氣體，濕度太大及強振動場所.
![]()
圖3 六 故障診斷1、狀態燈指示PWR： 綠燈，正常工作時亮。ALM： 紅燈，故障時亮，電機相間短路、過壓保護和欠壓保護。2、故障及排除
| 故 障 | 原 因 | 解決措施 |
| LED不亮 | 電源接錯 | 檢查電源連線 |
| 電源電壓低 | 提高電源電壓 |
| 電機不轉，且無保持扭矩 | 電機連線不對 | 改正電機連線 |
| 脫機使能 RESET 信號有效 | 使 RESET 無效 |
| 電機不轉，但有保持扭矩 | 無脈沖信號輸入 | 調整脈沖寬度及信號的電平 |
| 電機轉動方向錯誤 | 動力線相序接錯 | 互換任意兩相連線 |
| 方向信號輸入不對 | 改變方向設定 |
| 電機扭矩太小 | 相電流設置過小 | 正確設置相電流 |
| 加速度太快 | 減小加速度值 |
| 電機堵轉 | 排除機械故障 |
| 驅動器與電機不匹配 | 換合適的驅動器 |
七、驅動器接線 一個完整的步進電機控制系統應含有步進驅動器、直流電源以及控制器（脈沖源）。以下為典型系統接線圖：
![]()
