額定電壓	4000KV
額定功率	5W
品牌	上海鑫雷
型號	CDY

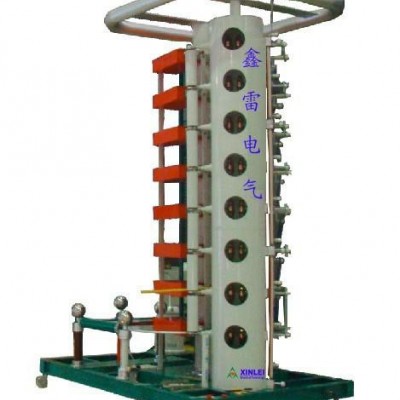

CDY系列 沖擊電壓發生器成套試驗設備   CDY系列沖擊電壓發生器主要用于電力設備等試品進行雷電沖擊電壓全波、雷電沖擊電壓截波和操作沖擊電壓波的沖擊電壓試驗。         900kV、1500kV和4800kV系列沖擊電壓發生器可產生標準雷電波、操作波、雷電截波、振蕩雷電波、振蕩操作波、線路絕緣子陡波、合成絕緣子陡波和變壓器感應操作波共八種沖擊電壓波形，技術指標符合標準和IEC標準的規定，主要技術性能處于國內地位，達到國際同類產品的先進水平。                  主要技術參數

n         成套裝置配套完整，電壓等級齊全。



n         沖擊電壓發生器回路電感小，并采取帶阻濾波措施，在大容量負載下仍能產生標準沖擊波，負載能力大。



n         電壓利用系數高。



n         調波方便，操作簡單，同步性能好，動作可靠。



n         采用恒流充電自動控制技術，自動化程度高，抗干擾能力強。



n         采用沖擊波形數字測量分析系統和沖擊試驗數據微機在線處理系統，大大提高了沖擊電壓試驗技術水平和試驗效率。



本公司供應CDY沖擊電壓發生器成套試驗設備質量保證，歡迎咨詢洽談。

標稱電壓  （kV）	沖擊電容量（μF）	級電容量 （μF）	沖擊能量   (kJ)	級電壓 （kV）	級數	重量 (kg)
±1600	0.0625	0.5	80	±200	8	7353
	0.09375	0.75	120			7513
	0.125	1	160			8873
±1800	0.0556	0.5	90	±200	9	7838
	0.0833	0.75	135			8018
	0.1111	1	180			9548
±2200	0.0456	0.5	110	±200	11	8810
	0.0682	0.75	165			9030
	0.09091	1	220			10900
±2400	0.0417	0.5	120	±200	12	9294
	0.0625	0.75	180			9534
	0.0833	1	240			11574
±2800	0.0357	0.5	140	±200	14	10266
	0.0536	0.75	210			10546
	0.0174	1	280			12925
±3000	0.0333	0.5	150	±200	15	10750
	0.05	0.75	225			11050
	0.067	1	300			13600
±3200	0.03125	0.5	160	±200	16	13760
	0.04697	0.75	240			14720
	0.0625	1	320			15690
±3600	0.0278	0.5	180	±200	18	15490
	0.04167	0.75	270			16560
	0.0556	1	360			17640
±4000	0.025	0.5	200	±200	20	17200
	0.0375	0.75	300			18400
	0.05	1	400			19600
±4200	0.0238	0.5	210	±200	21	18060
	0.0357	0.75	315			19320
	0.0476	1	420			20590
±4800	0.0208	0.5	240	±200	24	21840
	0.03125	0.75	360			22020
	0.0471	1	480			23500
(備注:特殊要求特別定做)
