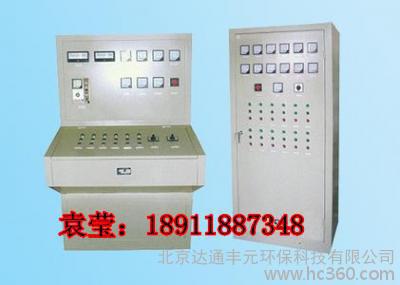

消防控制柜的操控辦法

3 1 主動操控

    消防泵主動操控的原理是將水泵房的水泵操控柜和操控中心的消防聯動操控柜上的手動、主動轉換開關挑選在主動方位，火災主動報警體系(報警主機)也處于主動作業狀況。當保護區內發作火災時，噴淋頭的玻璃球因受熱迸裂，噴頭噴水，管道壓力下降，壓力開關動作或消火栓的破玻按鈕被打破后，水泵主動發意向管道加壓供水：當壓力開關或消火栓的破玻按鈕康復后，水泵主動連續，然后結束消防泵的主動操控功用。詳細的操控辦法有：

3．1．1 編碼操控

    編碼操控首要由報警主機編碼模塊、消火栓破玻按鈕或壓力開關、中心繼電器、報警總緣電源緣信號緣操控緣聯動操控程序等組成。它的首要接線原理見．圖1。

    其操控原理是當報警主機接收到壓力開關或消火 栓破玻按鈕的動作信號后，向編碼模塊宣告操控指令， 模塊輸出直流24 v電源使1 A s中心繼電器動作， 1 A s常開接點閉合使1 KA中心繼電器動作，用1 KA 接點去操控水泵主張：當報警主機接收到壓力開關或 消火栓破玻按鈕的康復信號后，向編碼模塊宣告操控 指令，模塊連續輸出直流24 v電源，使l A s中心繼 電器斷開，由l A s接點去操控水泵連續。

    在安全功用方面，因?yàn)榫幋a操控辦法的報警總緣 電源緣信號線和操控線通常都是經過弱電井的消防 線槽或預埋在混凝土、磚墻的保護管獨立敷設，因而避 免了強電火災和其他明火的挾制：在牢靠功用方面，只 要它所選用的報警商品質量好，作業安穩，一起常常對 其進行保護、查看和實驗，削減報警商品的誤動作率**能夠確保操控回路的正常作業。

    編碼操控辦法的利益是技能搶先、主動化程度高、 作業較安穩和操控比擬安全、牢靠等，缺陷是功用的組 成部件較多、出資費用高、操控線路長、檢修保護雜亂 等。因?yàn)樵撧k法能夠滿意消防標準對消防泵主動操控 的需求，因而被廣泛運用于當時的消防技能領域中。

3．1．2壓力開關操控

    壓力開關操控首要由壓力開關、中心繼電器、操控 線等組成，其首要接線原理見圖2。

    用于操控消防泵的壓力開關通常安裝在主管或濕式報警閥的延時器上。消防給水管道平常通常都布滿水，并保持在必定的作業壓力以上，當管道里的水壓下降或經過濕式報警閥的水流速度抵達必定值時，壓力開關動作，其常開接點閉合，使l KA中心繼電器動作，并操控水泵主張：當壓力開關康復時，其常開接點翻開，使l KA中心繼電器斷開，水泵連續作業。

    在安全功用方面，因?yàn)閴毫﹂_關操控辦法的操控線路較短，并且只是在水泵房里經過預埋的保護管獨立敷設，因而比上述編碼操控辦法非常好：在牢靠功用方面，因它的組成部件較少，只需壓力開關、中心繼電器和操控線，并且操控線路短、接點少，所以其功用也比編碼操控辦法強。

    壓力開關操控辦法歸于比擬傳統的操控辦法，具有功用的組成部件簡略、出資少、操控線路短、檢修保護簡略和作業安穩安全、牢靠等利益：它僅有的缺陷是對壓力開關的質量和精度需求較高。因?yàn)樵撧k法完全契合消防技能標準的需求，所以在當今的主動噴水救活體系中得到了廣泛運用，可是在消火栓救活體系中卻有逐步削減運用的趨勢。

3．1．3消火栓破玻按鈕操控

    消火栓破玻按鈕操控首要由消火栓破玻按鈕中問繼電器、操控線等組成。它的首要接線辦法有兩種**種接線辦法需求消火栓按鈕運用的額外電壓為220 V，詳細的接線原理見圖3。

    其操控原理是當某個消火栓破玻按鈕被打破時， 接點A n閉合，使l KA中心繼電器動作，由1 KA接 點去操控水泵主張：當按鈕被康復后，接點A n翻開， 使1 KA中心繼電器斷開，水泵連續。

    第二種接線辦法需求消火栓按鈕運用的額外電壓 為24 v，并經過中心繼電器將24 v的消火栓按鈕接 點轉換成220 V。它的接線和操控原理與上述的編碼 操控辦法相相似。 在安全功用方面，消火栓破玻按鈕操控辦法的控 制線為了防止強電火災和其他明火的挾制，當時也大 多是經過弱電井的消防線槽或預埋在混凝土、磚墻的 保護管獨立敷設，若是能將它們只敷設在混凝土和磚 墻的保護管里，那么該辦法的安全功用**會非常好：在可 靠功用方面，因?yàn)樗倏鼐€路較長，接點較多，所以對 操控回路的安穩性和牢靠性仍是有著不相同程度的影響，可是只需咱們常常對其進行保護和查**同也能夠確保操控回路的正常作業。

    消火栓破玻按鈕操控辦法的利益是功用的組成部件簡略、出資少和作業較穩息安全、牢靠等，它與壓力開關操控辦法比擬，存在著操控線路較qA,接點過多和檢修保護較煩瑣等缺陷。因?yàn)樵撧k法完全契合消防標準的需求，所以在當今的消火栓救活體系中被廣泛運用。

3．1．4 兩層操控

    兩層操控首要由報警主機編碼模塊、壓力開關或消火栓破玻按鈕中問繼電器、報警總緣電源緣信號緣操控緣聯動操控程序等組成。它的首要接線原理見．圖4。

    兩層操控由前面介紹的編碼操控和壓力開關操控、消火栓破玻按鈕操控聯絡在一起組合而成，具有兩層操控水泵主動啟、停的功用。它調集了上述操控辦法的特征，對水泵主動操控起到雙保險的效果，主張?jiān)谶\(yùn)用功用雜亂、智能化程度高和人員布滿的修建物要害推行運用。

3 2手動操控

    手動操控分為**地操控和長途操控。

    **地操控是指在水泵房的水泵操控柜現場進行水泵啟、停操作，行將操控柜的手動、主動轉換開關挑選在手動方位，別離按動相應的主張和連續按鈕去操作水泵，它是水泵操控柜**根柢的操控功用。

    長途操控是指在比擬遠的間隔經過操控箱或柜去操控水泵的主張和連續。在消防技能的運用中它通常是指在消防操控中心對消防泵進行操控操作，行將水泵房的水泵操控柜上的手動、主動轉換開關挑選在主動方位，消防操控室的報警主機處于手動狀況或聯動操控柜上的手動、主動轉換開關挑選在手動方位，操作相應的功用按鍵對水泵進行操控。它首要的操控辦法有：

3．2 1 編碼操控

    編碼操控首要由報警主機編碼模塊、中問繼電器、報警總緣電源緣操控緣聯動操控程序等組成。它的首要接線原理與上述主動操控辦法中的編碼操控有一部分相同，都必須經過報警總線運送操控信號去操控編碼模塊，因而只能在總線制的火災報警體系中

    運用。

    這些年，因?yàn)橐恍┫涝O(shè)備廠家所出產的火災主動報警主機有聯動型的，也有非聯動型，所以編碼操控又依據報警主機類型的不相同分為聯動型和非聯動型兩種。

    (1)聯動型操控

    聯動型的報警主機操控面板上設置了一些用來聯動操控消防設備的專用按鈕。聯動型操控辦法**是經過手動操作這些按鈕去激起編碼模塊動作，抵達操控水泵主張和連續的意圖。

    (2)非聯動型操控

    非聯動型的報警主機上沒有設置用于聯動操控的專用按鈕。非聯動型操控辦法首要是經過手動操作主機操控面板的按鍵來輸入指令，由已編制好的程序去激起編碼模塊動作，抵達操控水泵主張和連續的意圖。

    在當時的消防工程運用中，編碼操控辦法是**簡略稠濁消防泵主動操控與手動操控概念的一種辦法，它表面上是經過手動去操控水泵主張和連續，而實習上仍是經過報警主機里的軟件程序來主動操控水泵的作業。若是運用它們來操控消防水泵然后抵達手動操控的功用**明顯地不契合上述消防標準第5 3．2條對消防泵手動直接操控的需求，因而不主張運用這種操控辦法。

3．2 2聯動柜操控

    聯動柜操控是指經過設置在消防操控室的聯動操控柜去操控水泵的主張和連續。它有總線制和多線制兩種辦法。

    (1)總線制操控

    總線制操控首要由聯動操控柜、編碼模塊、中問繼電器、報警總緣電源緣操控緣聯動操控程序等組成。它的首要接線原理與前面介紹的編碼操控辦法根柢相同，也是首要經過手動操作聯動操控柜上的相應按鈕去激起編碼模塊動作，抵達操控水泵主張和連續的意圖。

    總線制操控辦法的利益是技能搶先主動化程度高、作業較安穩操控比擬安全牢靠等，缺陷是功用的組成部件較多、出資費用高、檢修保護雜亂等。近幾年來，在國內一些經濟比擬興隆的大中城市該辦法有被逐步選用的打開趨勢。可是，因?yàn)樗擒浖绦蚝陀布娐方M成的操作操控線路，并不契合現行消防技能標準關于樹立經過硬件電路直接主張的操作操控線路”的需求。因而，總線制操控辦法不該該在當時的消防技能運用中推行運用。

    (2)多線制(硬線)操控

    多線制(硬線)操控首要由聯動操控柜、中問繼電器、操控線等硬件組成。它的首要接線原理見圖5。

    其操控原理是在消防操控室聯動操控柜操作消防泵的主張按鈕，使l A s中問繼電器動作，用1 A s接點去操控水泵主張作業：操作消防泵的連續按鈕，使2 A s中心繼電器動作，它的常閉接點翻開，一起斷開1 A s中心繼電器，用1 A s接點去操控水泵連續。

    在安全功用方面，因?yàn)槎嗑€制(硬線)操控辦法的操控線路敷設同主動操控的編碼操控辦法相同都是經過弱電井的消防線槽或預埋在混凝土、磚墻的保護管獨立敷設，因而相同能夠防止強電火災和其他明火的挾制，確保線路安全：在牢靠功用方面，因它的組成部件較少，操控線通常都是選用操控電纜，所以有較好的安穩性和牢靠性。

    多線制(硬線)操控是一種比擬傳統的操控辦法，具有功用的組成部件簡略、出資少、檢修保護簡略和作業穩息安全、牢靠等利益：僅有的缺陷**是操控線較多。該辦法完全契合上述消防技能標準第5．3．2條的需求，應該在當時的消防技能運用中持續推行運用。
