品牌	上海晨穆
型號	旁路柜

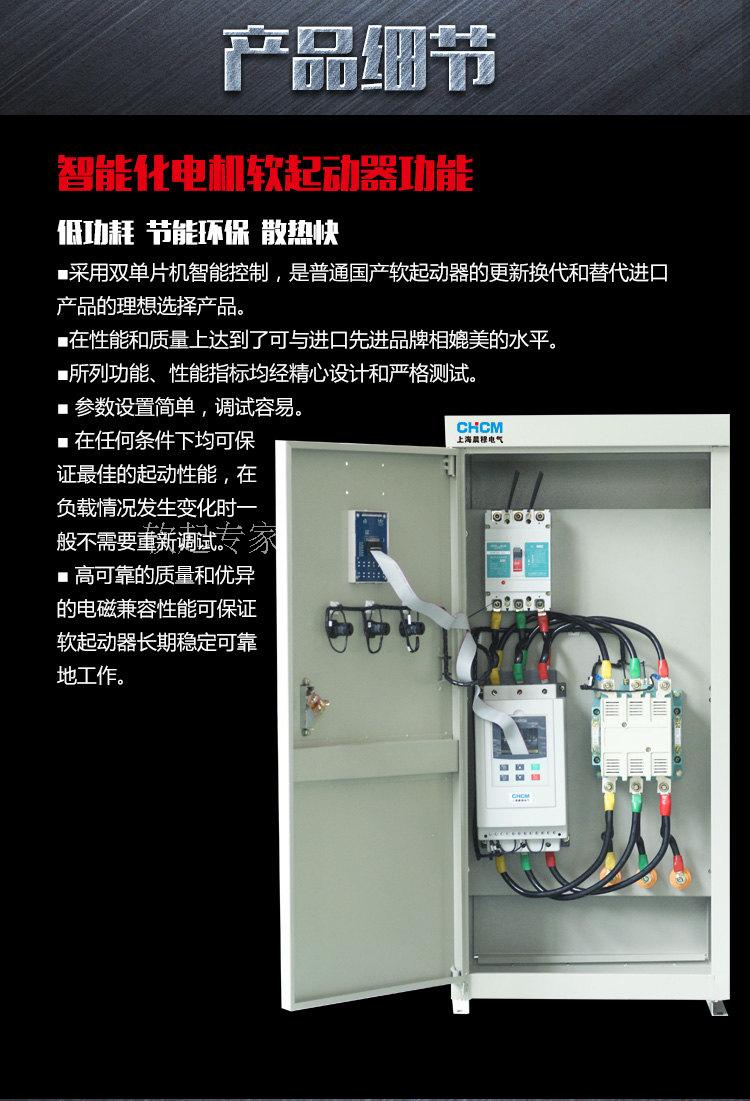

一：主要特點概述 ■采用雙單片機智能控制，是普通國產軟起動器的更新?lián)Q代和替代進口產品的理想選擇產品。 ■在性能和質量上達到了可與進口先進品牌相**的水平。 ■所列功能、性能指標均經精心設計和嚴格測試。 ■ 參數設置簡單，調試容易。 ■ 在任何條件下均可保證**的起動性能，在負載情況發生變化時一般不需要重新調試。 ■ 高可靠的質量和優異的電磁兼容性能可保證軟起動器長期穩定可靠地工作。 2、主要功能 ■ 智能化電機軟起動器功能。          適用于電機匹配：AC380V、660V、1100V電網環境，啟動電壓斜坡30%低速開機啟動，大大緩解機械和設備高速瞬間運行，降低了矩力和電流對電網的沖擊，造成電壓拉低，電流高速超標造成電路老化危險，保護了設備長久運行，大大增加了效益。 ■ 智能電機保護器功能。 ■ 可編程繼電輸出功能：①可編程時序輸出功能;②可編程狀態指示功能。 ■ 其它附屬功能：①數字電流表、電壓表、功率統計功能。                 ②故障信息存儲（掉電不丟失）功能。                  ③起動時間記憶、起動次數統計功能。                 ④運行狀態記憶，失電且再來電后自動恢復功能。                 ⑤0-20mA實時電流（不受CPU干預）輸出功能。                 ⑥內設微機RS485通訊接口（用戶協議）。 3、適用范圍      本產品可廣泛應用于石油、化工、消防、建筑、冶金、建材、礦山、環保等工業領域，可與風機、泵類、壓縮機、制冷設備、紡織機、滾軋機、粉碎機、攪拌機、傳送帶等機電裝置配套使用。       概 述 三相鼠籠型異步電動機在起動或停車過程中，還存在著一系列的問題。比如，全壓起動時的沖擊轉矩對拖動系統的沖擊，起動電流對電網的沖擊。另外，如果運行時電動機端電壓超過其額定電壓則鐵損上升。低于額定電壓電動機銅損上升。在停機時，如果拖動系統突然失去轉矩, 靠系統的磨擦轉矩克服系統的慣性滑行停車，也給拖動系統帶來諸多問題。比如水泵的水錘現象等。 傳統的電動機起動方法是用Y-△起動器和自耦降壓起動器。它們只能起動降低電動機起動電流對電網的沖擊作用。能保證電動機可靠的起動，但它不能解決上述的其它問題。PHR1系列電機軟起動器，采用智能化數字式控制，以單片機為智能中心，可控硅模塊為執行元件對電動機進行全自動控制，它適用各種負載的鼠籠型異步電動機起動。使電動機在任何工況下均能平滑起動、保護拖動系統，減少起動電流對電網的沖擊，保證電動機可靠的起動。平滑減速停車，消除拖動系統的反慣性沖擊。完整的系統保護功能，延長了系統的使用壽命，降低系統造價，提高系統的可靠性并兼容了所有起動設備的各種功能，是傳統星三角起動、自耦減壓起動、磁控降壓起動等**的更新?lián)Q代產品。 性能指標   1、符合標準： GB14048.6-2008  中國**強制性產品3C認證 ISO9001:2000國際質量體系認證。 2、防護等級：IP20（可協議）。 3、抗震能力：海拔地而起3000M以下，振動裝置0.5G以下。 4、抗沖擊：15kg11ms。 5、環境溫度：-30～55℃。 6、環境濕度：95%無冷凝或滴水。         二：典型應用簡介：   1：  水泵--------利用軟啟動功能，在啟動和停止時，減少液流沖擊所產生的泵流水錘現象，節省了系統維修費用；   2：   球磨機-----利用電壓斜坡啟動，減少齒輪轉矩的磨損，減少維修工作量，即省了時間又節約了開支；   3：     風機---------利用軟啟動器取代傳統啟動器，減少皮帶磨損和機械沖擊，節省了維修費用；   壓縮機-------利用限流，實現了平滑啟動，減少電動機發熱，延長使用壽命；   4：   破碎機--------利用堵轉保護和快速保護，避免機械故障或阻塞造成電動機過熱而燒毀；   5：    輸送機械-------利用軟啟動和預置低速運行，實現平滑的、漸進的啟動過程，避免產品以為和液體溢出。
