| 材質 | 其它 |
|---|---|
| 風機壓力 | 其它 |
| 氣流方向 | 其它 |
| 品牌 | 西瑪電機 |
| 型號 | G-315A |
| 額定電壓:380（V） | 額定功率:450W |
| 極數:4極 | 產品類型:變頻風機 |
| 產品認證:CCC | 應用范圍:西安西瑪電機三相交流變頻電機冷卻風機 |
| 額定轉速:1400（rpm） |
QQ:798027682 手機：15291196227

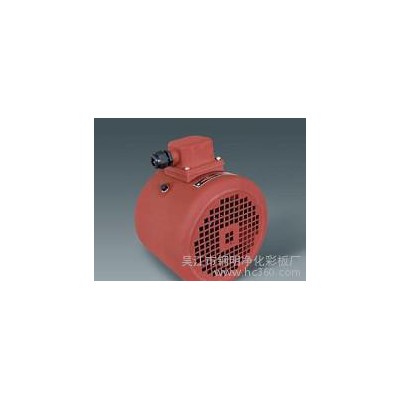

G系列軸流通風機是為變頻調速電機冷卻而開發的經濟風機產品，該系列通風機由機殼、電動機及風葉三部分組成，外型成圓筒型，風葉與電機連成一體，因而具有安裝簡單、噪音低、振動小、運行可靠等優點。

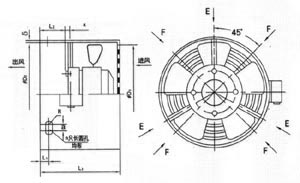

G系列軸流風機外型及安裝尺寸
| 型號 | D1 | D2 | L1 | L2 | L3 | δ | a | R | n |
| G-71A | 130 | 136 | 12.5 | 25 | 122 | 1.5 | 4 | 3 | 3 |
| G-80A | 150 | 155 | 15 | 50 | 137 | 1.5 | 4 | 3 | 3 |
| G-90A | 169 | 175 | 15 | 55 | 142 | 1.5 | 4 | 3 | 3 |
| G-100A | 186 | 193 | 15 | 55 | 143 | 1.5 | 5 | 3.5 | 3 |
| G-112A | 210 | 217 | 17 | 55 | 143 | 1.5 | 5 | 3.5 | 3 |
| G-132A | 250 | 258 | 17 | 55 | 156 | 1.5 | 5 | 3.5 | 3 |
| G-160A | 300 | 314 | 20 | 92 | 200 | 2 | 5 | 3.5 | 4 |
| G-180A | 340 | 352 | 35 | 118 | 218 | 2 | 5 | 3.5 | 4 |
| G-200A | 380 | 393 | 40 | 120 | 225 | 2 | 6 | 4.5 | 4 |
| G-225A | 400 | 443 | 45 | 141 | 280 | 2 | 6 | 4.5 | 4 |
| G-250A | 470 | 482 | 55 | 158 | 300 | 2 | 6 | 4.5 | 4 |
| G-280A | 530 | 546 | 65 | 167 | 310 | 2 | 9 | 5.5 | 4 |
| G-315A | 600 | 614 | 75 | 175 | 435 | 2 | 9 | 5.5 | 4 |
主要技術參數及電機配置
型號 | 電壓頻率 | 輸入功率 | 轉速(r/min) | 輸入電流(A) | 風量(m3/h) | 風壓 | 噪聲(dB) | 風葉直徑 |
G-71A | 三相380V 50Hz | 28 | 2800 | 0.07 | 300 | 50 | 50 | 130 |
G-80A | 三相380V 50Hz | 28 | 2800 | 0.07 | 350 | 60 | 52 | 150 |
G-90A | 三相380V 50Hz | 30 | 2800 | 0.07 | 500 | 80 | 55 | 169 |
G-100A | 三相380V 50Hz | 40 | 2800 | 0.14 | 650 | 82 | 57 | 186 |
G-112A | 三相380V 50Hz | 70 | 2800 | 0.21 | 1000 | 110 | 60 | 250 |
G-132A | 三相380V 50Hz | 55 | 1450 | 0.21 | 880 | 70 | 60 | 300 |
G-160A | 三相380V 50Hz | 60 | 1400 | 0.22 | 1100 | 40 | 60 | 300 |
G-180A | 三相380V 50Hz | 70 | 1400 | 0.23 | 1200 | 55 | 60 | 340 |
G-200A | 三相380V 50Hz | 100 | 1400 | 0.31 | 2500 | 65 | 60 | 380 |
G-225A | 三相380V 50Hz | 135 | 1400 | 0.32 | 3800 | 80 | 60 | 400 |
G-250A | 三相380V 50Hz | 185 | 1400 | 0.57 | 4200 | 85 | 62 | 470 |
G-280A | 三相380V 50Hz | 200 | 1380 | 0.64 | 5000 | 100 | 62 | 530 |
G-315A | 三相380V 50Hz | 500 | 1350 | 1.8 | 6000 | 150 | 62 | 600 |
|
|

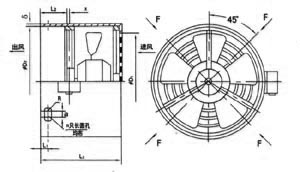

注：①3只長圓孔(n=3)如E向均布 4只長圓孔(n=4)如F向均布 注：4只長圓孔(n=4)如F向均布
| |
訂貨須知
樣本所列規格（A型）為標準型，也可根據用戶的特殊要求制作如下型式： |
