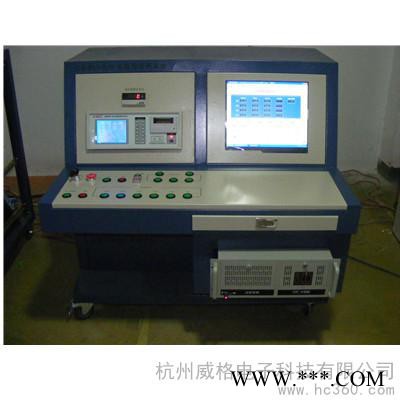

儀器名稱：高壓電機試驗臺儀器型號：VGX-1X-ATE特點：一．系統組成 該系統適用于1140V,3300V,6000V,10000V電壓等級，電機容量為1000KW以下的電機綜合測試，測試電機空載運行時的電壓、電流、功率、功率因數及頻率等參數，電氣強度，絕緣電阻，直流電阻，匝間沖擊等測試項目，由工業控制計算機實時操作，顯示被測產品參數。該系統主要由動力柜、三相油浸式電動調壓儀，高壓?jiǎn)?dòng)柜，電機空載測試臺，電線電纜組成，其中動力柜，三相升壓變壓器、電纜等由需方自備。二. 系統工作流程由客戶提供動力柜，動力柜輸出低壓為380V，并輸入到三相油浸式電動調壓器，調壓器輸出調節范圍為0~660v,容量為300KVA。通過三相油浸式升壓變壓器，并經高壓柜（10000V,300KW）輸出至高壓電機，適用于高壓電機的測試。高壓柜的輸出信號經柜內電壓電流互感器接至電機測試臺。通過電機測試臺的電壓、電流、功率采集模塊，將采集數據通訊至工業控制計算機，實現系統的智能化控制、采集、統計、打印。三. 測試項目及指標：耐壓（電氣強度）測試：0-5000V,0-500mA, 精度：5%絕緣電阻：DC：500v,1000V，0-500MΩ, 精度：5%匝間絕緣：峰值電壓：0-5000V, 充電電容：0.01 μF, 精度：0.5%直流電阻：0.1μΩ-20KΩ,0.5級空載測試：測試電壓：0-500V(外配電壓互感器) 電流：（0-40A）(外配電流互感器) 精度0.5級四. 主要指標1. 三相油浸式電動調壓器（自備）：輸入：380V，輸出：0-650V，容量：300KVA2.三相油浸式升壓變壓器：輸入380V,輸出10000V （客戶自備）3.高壓（啟動）柜：柜體采用2200mm(高)*1000mm(寬)*1500mm(深)，主要由高壓隔離開關、高壓真空斷路器、電動機綜合保護器、高壓電壓電流互感器等組成，指標：10000V,300KW4.電機測試臺：采用臥式操作臺結構，由電壓電流功率采集模塊，耐壓絕緣模塊，直流電阻模塊，匝間模塊，主控模塊，工控機，17寸液晶顯示器，HP噴墨打印機，測試系統軟件及開關等組成。五. 附：10KV-300KW高壓柜材料清單
| 序號 | 內容 | 單位 | 數量 | 單價(元) | 金額（元） |
| 1 | 高壓隔離開關 | 只 | 1 | | |
| 2 | 高壓真空斷路器 | 只 | 1 | | |
| 3 | 電動機綜合保護器 | 只 | 1 | | |
| 4 | 高壓電流互感器 | 只 | 2 | | |
| 5 | 高壓電壓互感器 | 只 | 2 | | |
| 6 | 高壓熔斷器 | 只 | 3 | | |
| 7 | 電磁鎖 | 只 | 2 | | |
| 8 | 高壓帶電顯示器 | 只 | 1 | | |
| 9 | 高壓帶電傳感器 | 只 | 3 | | |
| 10 | 電流表 | 只 | 3 | | |
| 11 | 電壓表 | 只 | 1 | | |
| 12 | 電壓轉換開關 | 只 | | | |
| 13 | 指示燈 | 只 | | | |
| 14 | 按鈕 | 只 | | | |
| 15 | 中間繼電器 | 只 | | | |
| 16 | 熔斷器 | 只 | | | |
| 17 | 柜體2200*1000*1500 | 只 | | | |
| 18 | 合計 | 只 | | | |
