| 品牌 | Uphold阿普德 |
|---|---|
| 型號 | THM |
| 外型尺寸:Φ8或Φ9 Φ42（mm） | 類型:工業編碼器 |
| 讀出方式:接觸式 | 適用范圍:機械 |
| 工作原理:增量式 |

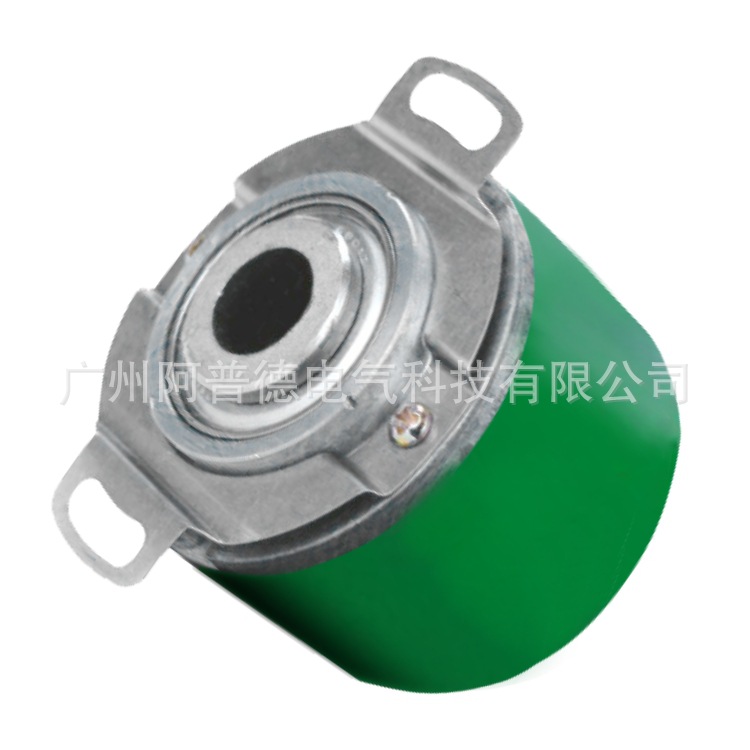

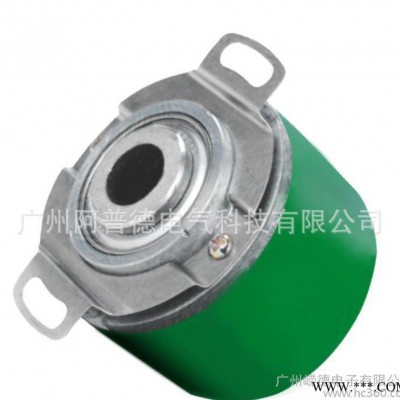

Uphold阿普德編碼器優選系列THM
 | 產品規格 |
※ 伺服電機編碼器 | |
| 產品說明 | |
※ Uphold系列伺服電機專用軸套型編碼器THM是專為伺服應用開發設計的產品，軸套型結構設計節省了安裝空間和成本。特殊的錐形使得安裝更為方便，運行更為穩定。專門配合伺服電機僞，霍爾信號****數可達8級，分辨率為5000ppr，其高精度性使得伺服控制更加精密。 |
| 機械參數 | ||
**高轉速 (rpm) | 6000 | |
| 啟動力矩 (25°C)(N-m) | 5*10-3 | |
| 允許角加速度 (rad/s2) | 10000 | |
| **大負載(N)：徑向 | 10 | |
| **大負載(N)：軸向 | 10 | |
| 轉動慣量 (Kgm2) | 1*10-5 | |
重量約 | 約0.3 （電纜除外） | |
| 電氣特性 | ||
輸出形式 | 驅動器 | |
| 電源電壓DC(V) | 5±0.25 | |
| 消耗電流(mA) | ≤60 | |
| 輸出電壓VH（V） | ≥2.5 | |
| 輸出電壓VL（V） | ≤0.5 | |
| 上升時間(nS) | ≤200 | |
下降時間(nS) | 0-200 | |
| 響應頻度(KHz) | 0-200 | |

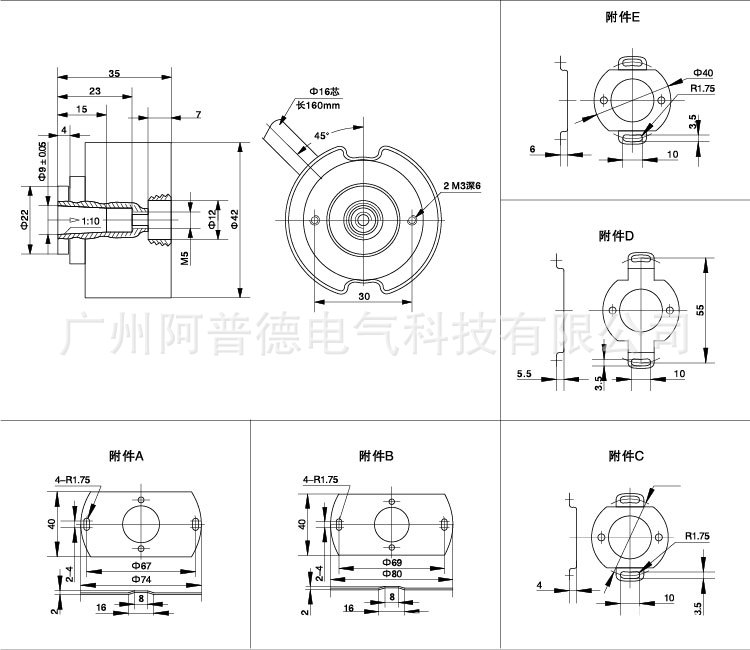

| 機械圖 | |
 | |
