| 產品系列 | VFD |
|---|---|
| 應用范圍 | 專用 |
| 電源相數 | 三相 |
| 額定電壓 | 三相AC380（V） |
| 供電電壓 | 低壓 |
| 適配電機功率 | 1.5（kW） |
| 濾波器 | 不帶濾波器 |
| 直流電源性質 | 電壓型 |
| 控制方式 | V/F開環 |
| 輸出電壓調節方式 | PAM控制 |
| 外型 | 塑殼 |
| 營銷方式 | 代理 |
| 是否提供加工定制 | 否 |

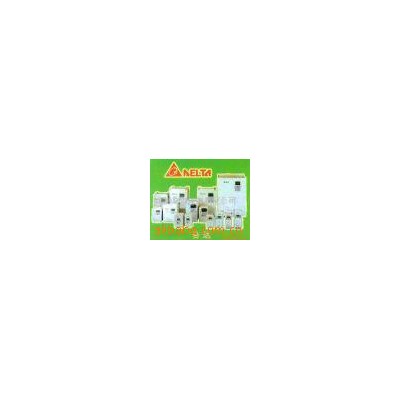

| 品牌 | DELTA/臺達 |
| 型號 | VFD |
主要功能及特點:
體積小,使用方便;V/F及Sensorless向量控制;1.0Hz,150%以上額定轉矩輸出;內置PID功能;計數器功能;多段速及自動程序運轉;簡易定位;累計電機運行時間;自動偵測(Autotunning)電機參數;擺頻功能;散熱風扇運行模式設定;主,輔頻率控制;睡眠功能;節能運轉;RS485通訊接口,支持Modbus協議等
VFD-M(迷你型)
■230Vac單相/三相系列
型號VFD□□□M | 004 | 007 | 015 | 022 | 037 | 055 | |||||
標準適用馬達輸出功率（kW） | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | |||||
最大適用馬達輸出功率(HP) | 0.5 | 1 | 2 | 3 | 5 | 7.5 | |||||
輸出額定容量(kVA) | 1.0 | 1.9 | 2.7 | 3.8 | 6.5 | 9.5 | |||||
輸出額定電流(A) | 2.5 | 5.0 | 7.0 | 10 | 17 | 25 | |||||
輸出頻率范圍 | 0.1Hz-400Hz | ||||||||||
過負載能力 | 150%ED輸出電流運行60秒 | ||||||||||
最大輸出電壓 | 對應輸入電源 | ||||||||||
相數.電壓.頻 率 | 單相/三相200-240Vac,50/60Hz | 三相 | |||||||||
電壓.頻率允許變動范圍 | 電壓: ±10%，頻率：±5% | ||||||||||
輸入電流(A) | 6.3/2.9 | 11.5/6.3 | 15.7/8.8 | NA/12.5 | 19.6 | 33.5 | |||||
冷卻散熱系統 | 強制風冷 | ||||||||||
■460Vac三相系列
型號VFD□□□M | 007 | 015 | 022 | 037 | 055 | - | - | - | - | - |
標準適用馬達輸出功率（kW） | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | - | - | - | - | - |
最大適用馬達輸出 功率(HP) | 1 | 2 | 3 | 5 | 7.5 | - | - | - | - | - |
輸出額定容量(Kva) | 2.3 | 3.1 | 3.8 | 6.2 | 9.9 | - | - | - | - | - |
輸出額定電流(A) | 3.0 | 4.0 | 5.0 | 8.2 | 13 | - | - | - | - | - |
輸出頻率范圍 | 0.1Hz-400Hz | |||||||||
過負載能力 | 150%ED輸出電流運行60秒 | |||||||||
最大輸出電壓 | 對應輸入電源 | |||||||||
相數.電壓.頻率 | 三相380-480Vac,50/60Hz | |||||||||
電壓.頻率允許變動范圍 | 電壓: ±10%，頻率：±5% | |||||||||
輸入電流（A） | 4.2 | 5.7 | 7.0 | 8.5 | 14 | - | - | - | - | - |
冷卻散熱系統 | 強制風冷 | |||||||||
■功能特性
控 制 特 性 | 控制方式 | 正玄波PWM方式(V/F控制) | |
輸出頻率范圍 | 0.1Hz~400Hz | ||
頻率設定解析度 | 0.1Hz | ||
輸出頻率解析度 | 0.1Hz | ||
PWM載波頻率 | 可自1kHz~18kHz調整 | ||
轉矩提升 | 自動轉矩提升及自動滑差補償,啟動轉矩在5Hz時可達150%的額定轉矩 | ||
禁止設定頻率 | 3點 | ||
加速/減速時間 | 0.1~600秒(兩種加減速時間可分別獨立設定) | ||
失速防止準位 | 依據馬達負載特性以驅動器額定電流的50~200%設定 | ||
直流制動 | 停止時可自0.1~60Hz操作,制動電流0-100%的額定電流啟動時間0-5秒,停止時間0-25秒 | ||
回升制動轉矩 | 約20%(外接選購的制動電阻可達125%),煞車電晶體內裝 | ||
V/F曲線 | 任意設定V/F曲線 | ||
操 作 特 性 | 頻率設定信號 | 數位操作器 | 由▲▼鍵設定 |
外部端子 | 0-10Vdc,4-20mA,RS485通訊接口 | ||
運轉操作信號 | 數位操作器 | 可由RUN、STOP、JOG鍵執行 | |
外部端子 | 2線制/3線制運轉，寸動運轉，RS485通訊 | ||
智慧型輸入端子 | 8段可預設速度切換，7段簡易PLC Auto-run功能，1/2加減速時間切換，加減速禁止，外部中斷bb，寸動運轉，UP/DOWN端子設定，外部計數器 | ||
智慧型輸出端子 | 運轉指示，頻率到達輸出，零速指示，計數到達輸出，過轉矩，外部中斷指示，低電壓檢出，操作模式指示，故障指示 | ||
類比信號輸出 | 0-10Vdc對應實際輸出頻率或輸出電流 | ||
故障信號接點 | 1個NO/NC繼電器接點或1個開集電極輸出 | ||
內建功能 | 輸出頻率High/Low限設定，瞬間停電再啟動，異常故障再啟動，S曲線，自動穩壓調整AVR，異常記錄，參數鎖定及重置，REV禁止，過電流失速防止，過電壓失速防止，電子熱動電驛，節能運轉，自動調適加減速時間 | ||
保護功能 | 過電壓，過電流，低電壓，外部異常中斷，電機過載，接地故障，驅動器過負載，驅動器過熱 | ||
數位操作器 | 含6個功能鍵，4位數的7段LED，4LEDs狀態指示，頻率設定電位器，可設定頻率F，實際輸出頻率H，輸出電流A，使用者自定義物理量U，參數READ/WRITE，故障信息顯示，RUN、STOP/RESET、FWD/REV運轉 | ||
環 境 條 件 | 操作環境溫度 | -10℃to+50℃（無結露、結凍） | |
儲存溫度 | -20℃to+60℃ | ||
操作環境濕度 | 90%RH以下無結露 | ||
安裝高度 | 1000m以下，無腐蝕性氣體、液體、粉塵 | ||
振動 | 20Hz以下9.80665m/s2(1G)，20~50Hz 5.88m/ s2(0.6G) | ||
