| 重量 | 85 |
|---|---|
| 螺柱直徑 | M3~M14mm |
| 額定輸入容量 | 9900 |
| 動力方式 | 拉弧式 |
| 焊接頻率 | 80 |
| 連續工作次數 | 100萬 |
| 外形尺寸 | X*Y*Zmm |
| 產品別名 | 植釘機，種釘機 |
| 電流 | 交流 |
| 輸入電壓 | 380V |
| 焊接方式 | 拉弧式 |
| 品牌 | 德國OBO |
| 型號 | 全自動螺柱焊 |
| 焊槍類型 | 接觸式 |
| 焊接材質 | 低碳鋼 |

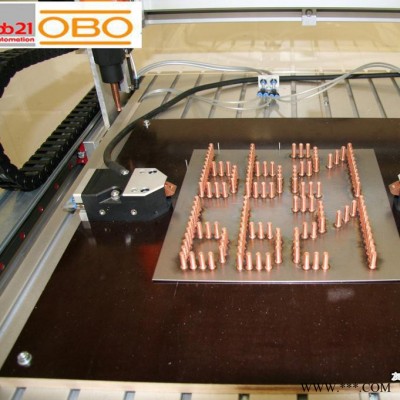

1.OBO-bb21全自動螺柱焊接系統描述
1.1.1系統特點
本系統具有焊接質量好，系統性能穩定，設計成熟，使用成本低的特點。
1.1.2焊接性能
德國bb21(OBO)中國辦事處
友君歐比歐(廈門)機械設備有限公司
電 話： 0592-5623730 傳真:0592-5780426
①聯系人：吳先生 手 機： 17759220074 QQ：3118396207
②聯系人：劉先生 手 機： 13779989492 QQ：1062784001
網址: www.bb21-automation.de (德國總部)
www.bb21-automation.com (中國代表處)
地址: 中國福建自貿區廈門市湖里區港中路1293號象嶼機電城13#-507

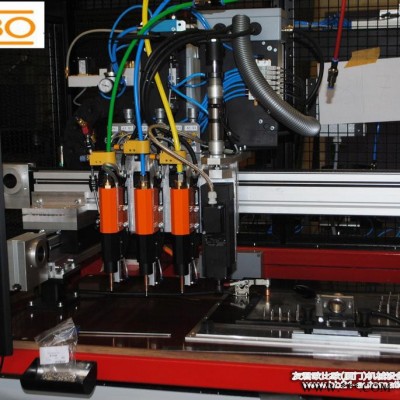

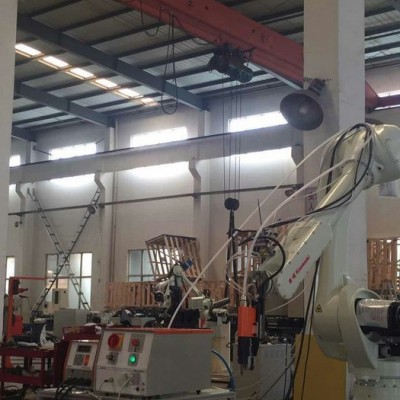

本系統采用德國原裝螺柱焊接電源，經過優化的德國SIK2自動焊槍，設計成熟的ABZ-BS專業送釘器組成焊接子系統。送釘系統的震動頻率可自動調節，有送釘識別功能。自動化機械和控制方面充分考慮了產品的需求和特點，對工件裝卡、精度定位、效率、使用成本等優化綜合，達到客戶的使用要求。
1.1.3機械性能
主機系統采用兩軸伺服驅動，包括焊槍垂直伺服驅動和工件回轉驅動兩部分?；剞D(zhuǎn)分度精準,分度精度誤差小于±0.08°，確保圓周上焊接螺柱的均布性。焊槍垂直伺服相對回轉臺的垂直度小于0.1。
機架結構采用剛性設計原則，整體由優質碳素結構鋼焊接而成，經整體消除應力處理后加工，有足夠的剛性和穩定性，保證了設備的長期運行精度。
夾具采用回轉結構，在回轉臂上安有防飛濺的護罩，此結構便于裝卸工件，同時對操作起到安全防護的作用。
2.設備基本組成
該設備主要由機械系統、電氣控制系統和軟件系統3部分組成。
2.1機械系統包括：
（1）機架
（2）伺服回轉工作臺和回轉夾具
（3）焊槍驅動單元
（4）焊接單元
（5）自動送釘裝置
2.2電氣控制系統包括：
（1）控制柜
（2）PLC控制系統
（3）伺服驅動器+伺服電機
（4）觸摸屏(可觸摸式操作)
（5）檢測傳感器
3.設備主要技術參數
3.1設備外形尺寸（長x寬x高）：可以根據客戶的工藝要求來定制
2200mmx600mmx1500mm（以實際占地位置為準）
3.2輸入電源：
三相AC380V(+10%~-10%) 50Hz
3.3焊接工作范圍：
φ80mmX150mm
3.4氣動系統壓力：
0.4～0.6Mpa
3.5焊接螺柱規格：
M5 X 12.5mm （39D1592, 39D1593）
3.6回轉定位精度:
≦0．08°
3.7操作高度：900 mm
3.8回轉速度:（基頻時）
30轉/分（可伺服調控）
3.9送釘器的輸送范圍：
M3：(5-25㎜); M4：(6-25㎜); M5：(8-25㎜); M6：(10-25㎜);
M8：(12-25㎜)
3.10焊接質量標準:
ISO14555：螺柱焊接國際標準
3.11使用焊接螺柱標準：
ISO13918焊接螺柱國際標準
3.12作業方式：
手動上料，雙手啟動按鈕，自動夾緊，自動控制焊接，自動松夾，回轉臺復位，手動卸料。
3.13焊接節拍：20個螺柱/分
3.14設備顏色為廠家標準顏色，烤漆制做
3.15潤滑維護：主要指焊槍處的導軌，絲桿。（100㎞潤滑保養一次）
