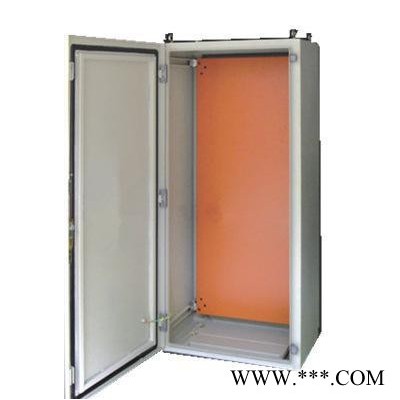

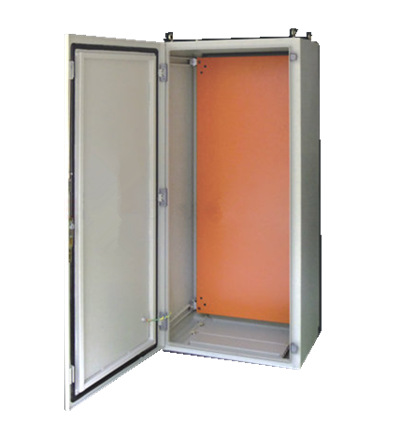

JFF(戶外)掛墻式控制箱分24規格，全部產品用解鋼板彎焊接而成，表面經過環氧樹脂靜電噴涂處，美觀耐用。在箱體V型箱上裝有密封橡膠條，防止灰塵、雨水滲入，箱體上下兩側備有活動的敲落孔，并已加蓋密封，箱體內配有安裝底板，可安裝電器設備，門開啟大于90度轉動靈活。

   配電箱、配電柜適用于交流頻率50Hz~60Hz,額定工作電壓500V及以下，額定電流至100A的單相二線，三相三線，三相四線的動力，照明及電動機控制電路的保護裝置，作工業和民用建筑，工礦企業建筑、高層大廈、車站、醫院、住宅等現代建筑配電裝置。型號及其含義正常工作條件及安裝條件1、溫度：周?chē)諝鉁囟炔怀^(guò)+40。C，周?chē)諝鉁囟鹊南孪逓?5。C; 2、濕度**溫度為+40。C時，空氣的相對濕度不超過50%;在較低的溫度下可以允許有較高的相對濕度，例如+20。C時達90%; 3、海拔:安裝地點的海拔不超過2000m；4、安裝類別：Ⅱ類；5、污染等級;3級;6、防護等級；IP55。

配電箱的工作原理

配電箱是按電氣接線要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。正常運行時可借助手動或自動開關接通或分?jǐn)嚯娐?。故障或不正常運行時借助保護電器切斷電路或報警。借測量?jī)x表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。

配電箱用途

    便于管理，當發生電路故障時有利于檢修。配電箱和配電柜、配電盤、配電憑等，是集中安裝開關、儀表等設備的成套裝置常用的配電箱有木制和鐵板制兩種，現在哪兒的用電量都挺大的，所以還是鐵的用的比較多。

配電箱的用途：當然是方便停、送電，起到計量和判斷停、送電的作用。

分類

    按結構特征和用途分類：

（1）固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，作變電室集中供電用。

（2）防護式（即封閉式）開關柜，指除安裝面外，其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件均安裝在一個用鋼或絕緣材料制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施，也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。

（3）抽屜式開關柜。這類開關柜采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比較先進的開關柜，目前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電中心。

（4）動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同，外殼防護等級也不同。它們主要作為工礦企業生產現場的配電裝置公司專業研發、生產、銷售各種型號高低壓開關柜；變頻、軟起動控制柜；PLC控制柜；照明配電箱等各種成套電氣設備。經過多年的發展，公司擁有先進的生產設備和成熟的制造工藝，專業技術力量雄厚。在激烈的市場競爭中，公司牢固樹立質量意識，依靠科技創新，產品質量和企業信譽均獲得廣大用戶的好評。產品遠銷全國各地，高壓/低壓預裝式變電站、低壓抽出式開關柜、低壓無功補償裝置、低壓成套開關設備、動力配電柜、配電箱等系列產品，獲得了**CQC認證中心CCC強制性產品認證書

產品性能及特點：

1、國際標準化工藝設計生產，凸現產品質量和使用效能

2、110度的開啟角度，使工件的安裝和維護得心應手

3、高彈性聚氨酯發泡密封膠條,門框和箱體的結合更加緊密

4、科學的防塵防雨設計

5、結構緊湊，安裝方便

6、實用性強，應用廣泛

7、多折防護槽設計，可阻止臟物和水侵入

8、前門可安裝走線條或儀表安裝條

9、電纜蓋板可換成沖孔板，滿足各種進出線要求

10、可用不銹鋼制作，增加防護性能

11、防護等級：取決于設計**高可達IP65

12、噴涂顏色：箱體為RAL7032桔紋；安裝板、安裝條為鍍鋅板
