| 額定壓力 | 20 |
|---|---|
| 規格 | YQ41-25T單臂液壓機 |
| 油箱容量 | 500 |
| 重量 | 1000 |
| 柱數 | 單柱 |
| 品牌 | 盛燁機械 |
| 型號 | YQ41-25T |
| 加工定制 | 是 |
| 額定排量 | 28 |

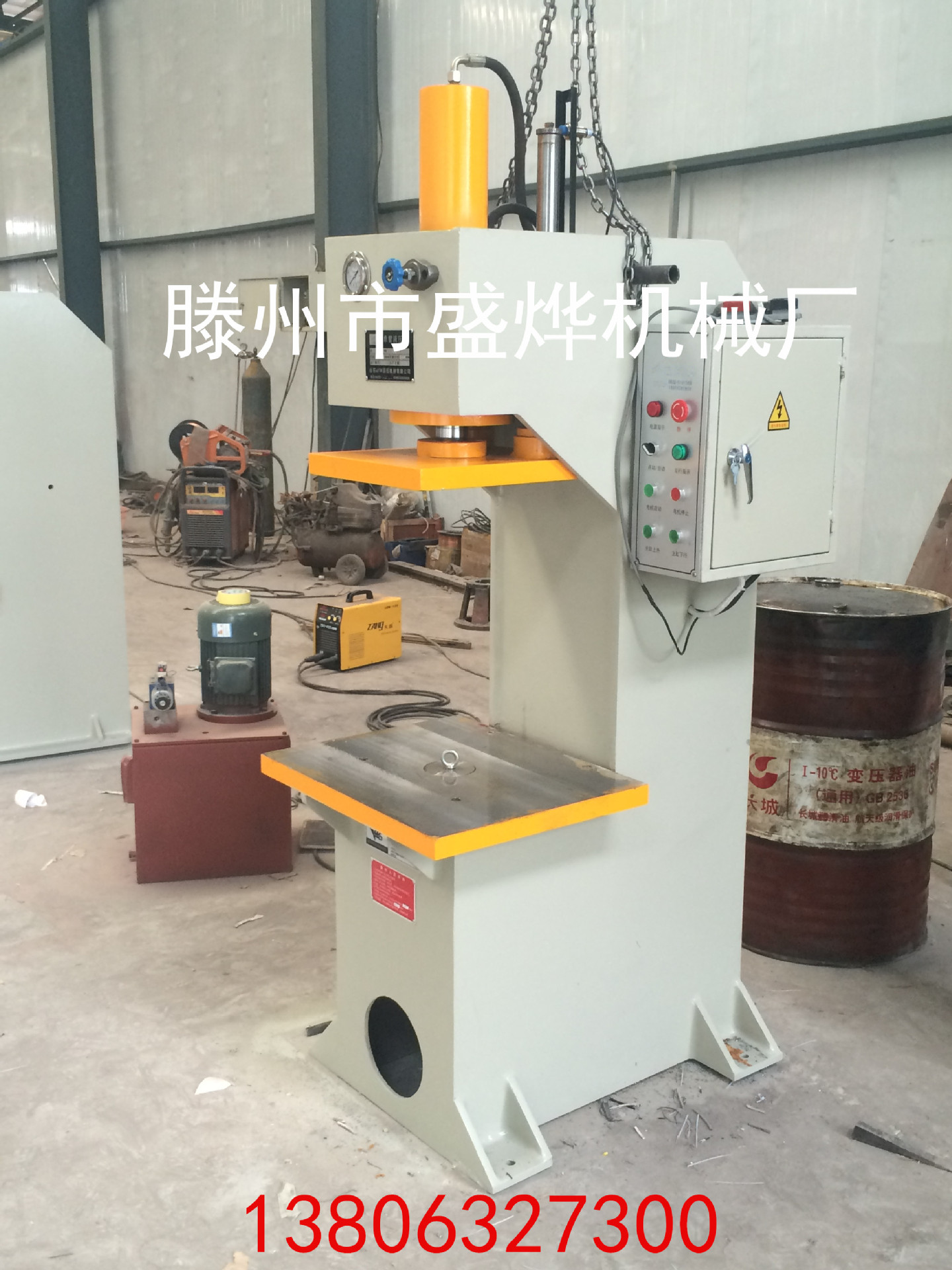

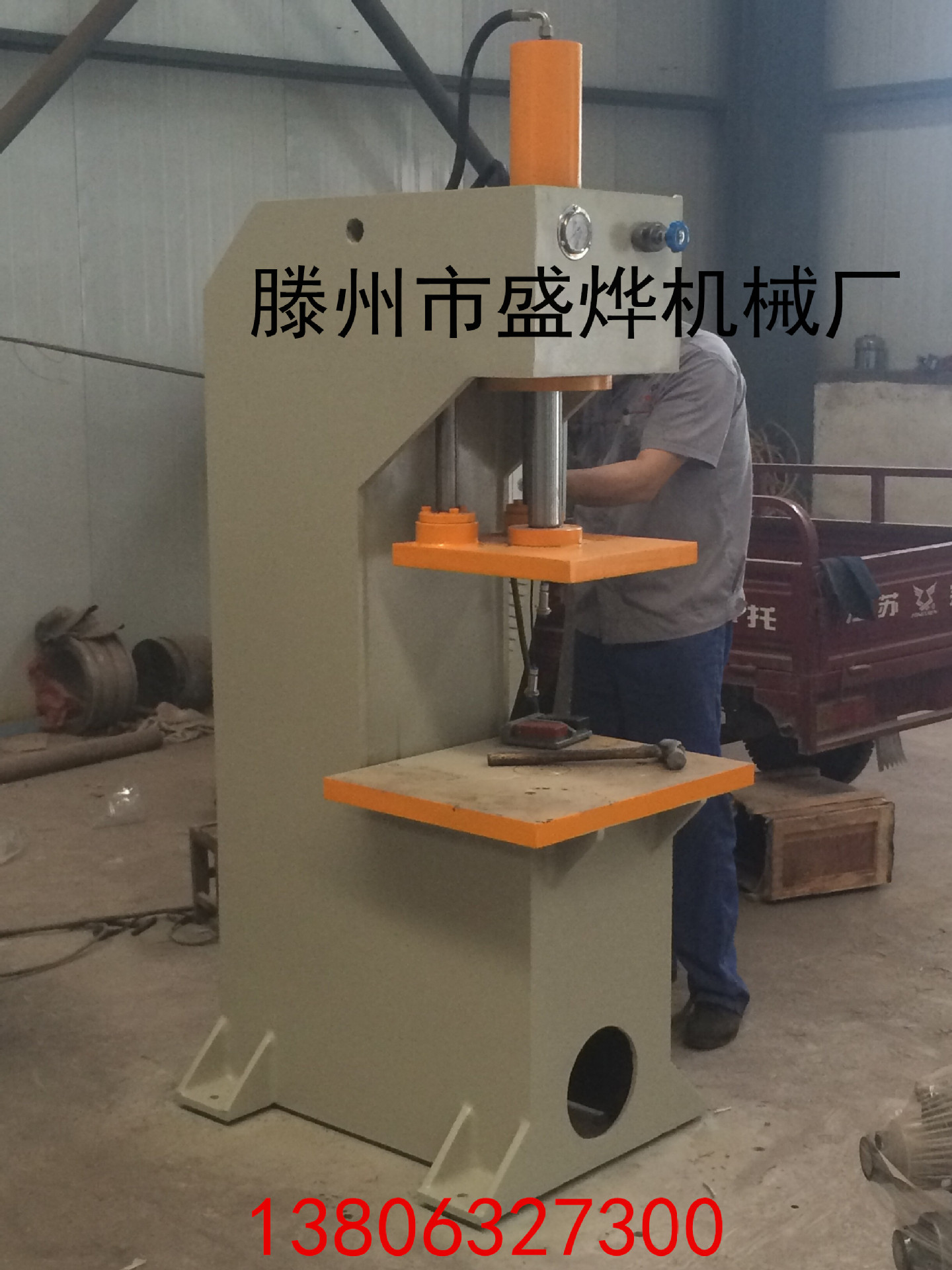

一、單柱/單臂液壓機性能及結構概述
1.1、機身為C型單臂式結構，采用全鋼板CO2焊接，焊接后通過回火時效處理，確保機身**變形.，本機具有外型美觀，操作方便，可擴寬工作范圍，利用三面空間，加長液壓缸行程（可選裝）
※ 適用領域：主要適用于軸類零件，型材的校正和軸套類的零件的壓裝，板材零件的彎曲、壓印、套形，簡單零件的拉伸塑料制品，機床、內燃機、輕紡機械、軸類、軸承、洗衣機、汽車電機、空調電機、電器、軍工企業及三資企業裝配流水線等行業使用。
1.2、液壓機的壓制缸噸位由一只活塞缸實現，缸體為**鍛鋼，活塞桿表面經中頻淬火處理，硬度高，使用壽命長。油缸主要密封件采用**密封圈，確保密封可靠。
1.3、液壓機的工作臺與滑塊上均有T形槽，便于用戶模具安裝。
二、單柱/單臂液壓機的液壓系統
2.1、液壓系統裝置在液壓機的機身右側。
2.2、液壓系統采用插裝集成系統，動作靈敏，工作可靠，密封性能好。
2.3、液壓機泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱由鋼板焊接。油箱采用封閉式油箱，吸油區和回油區分開、油箱設有清洗窗口和放油塞，使清洗、換油方便。液壓機的油泵吸油口裝有直通式吸油濾油器，確保油的清潔度，保證了油泵和閥的使用壽命。
2.4、液壓系統密封可靠，不滲不漏。液壓機主要管路采用法蘭連接和抗震管夾。
三、單柱/單臂液壓機的電氣控制系統
3.1、獨立的電氣柜，內裝空氣開關、繼電器等電器控制系統。
3.2、壓力機的各種報警信號，限位開關與壓機動作實現程序聯鎖。
3.3、液壓機設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。
四、單柱/單臂液壓機的操作方式
4.1、壓力機設有點動、半自動操作方式。
4.2、液壓機的滑塊行程有行程控制裝置調整。
4.3、操作臺上的按鈕除完成壓力機全部動作外，還應有“雙手壓制”、“回程”、“停止”、“急停”等按鈕。
五、液壓機的安全保護裝置
5.1、設置急停按鈕，按下急停按鈕，壓力機立即停電靜止。
5.2、滑塊在上、下限位處均設有限位開關。
5.3、在活塞式油缸下腔設置液壓支撐保險回路。
六、液壓機的設備工作環境
6.1、液壓機的電源：三相380v 50HZ
6.2、工作環境溫度：0～40℃
技術參數：(單臂）
| 項目 | 10T | 20T | 40T | 63T | 80T | 100T | 160T | 200T |
| 公稱力 kn | 100 | 200 | 400 | 630 | 800 | 1000 | 1600 | 2000 |
| 液體**大壓力 mpa | 20 | 20 | 25 | 25 | 25 | 25 | 25 | 25 |
| 行程 mm | 300 | 300 | 300 | 300 | 400 | 400 | 400 | 400 |
| 開口 mm | 400 | 500 | 550 | 700 | 700 | 800 | 800 | 800 |
| 工作臺 前后*左右 mm | 400*500 | 500*400 | 500*450 | 600*500 | 800*550 | 800*600 | 800*600 | 800*600 |
| 喉深 mm | 200 | 200 | 200 | 260 | 260 | 300 | 300 | 300 |
| 下降速度 mm/s | 20-40 | 20-40 | 20-40 | 20-40 | 60 | 60 | 60 | 80 |
| 回程速度 mm/s | 20-40 | 20-40 | 20-40 | 20-40 | 40 | 60 | 60 | 60 |
| 工作速度 mm/s | 5-20 | 5-20 | 5-20 | 5-20 | 5-15 | 5-15 | 5-15 | 5-15 |
| 電機 kw | 3 | 3 | 4 | 4 | 5.5 | 7.5 | 11 | 15 |
專一 專業 專注
價格適中 ** 售后保證
咨詢電話：13806327300 高經理
主營產品：
三梁四柱式液壓機、普通四柱式液壓機、單臂式液壓機、單柱式液壓機、拉伸液壓機、上頂式液壓機、龍門式液壓機和硫化機、水泥墊塊機、壓力試驗機等系列產品。
本系列液壓機可作軸類和其他類似零件的壓裝和簡單板形零件的拉伸、成型及落料等工藝。
質量標準：
1、液壓機設計制造按JB3818-1999《液壓機技術條件》
2、液壓機的安全按JB3915-85《液壓機安全技術條件》
3、液壓系統按GB3766-83《液壓系統通用技術條件》
4、液壓機的精度按GB9166-88《四柱油壓機精度》
5、配電柜按GB50054-95《低壓配電設計規范》
6、液壓機噪音按JB9967-99《液壓機噪聲限值》
