| 測量范圍 | 0-1000℃ |
|---|---|
| 類型 | 鎧裝熱電偶 |
| 品種 | 熱電偶 |
| 外形尺寸 | 多種 |
| 制作工藝 | 集成 |
| 種類 | 溫度 |
| 聯接型式 | 固定螺紋 |
| 允差等級 | A |
| 分度號 | K型 |
| 熱響應時間 | 30s |
| 品牌 | 盛達 |
| 型號 | WRNK-231 |
| 加工定制 | 是 |
| 質量認證 | CCC |

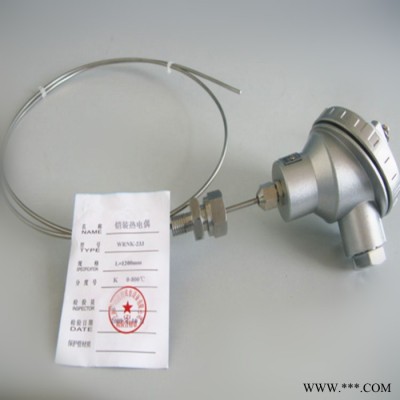

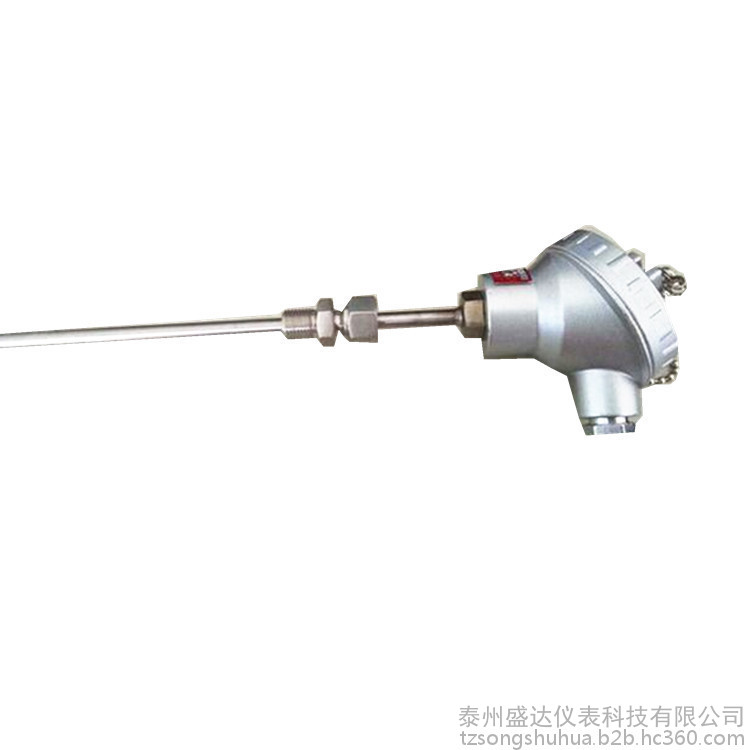

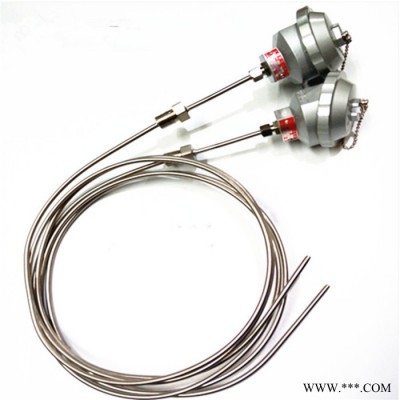

WRN-231卡套螺紋鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的變送器，通 常和顯示儀表、記錄儀表和電子調節器配套使用，同時亦可作為裝配式熱電偶的感溫元件。
它可以直接測量名種生產過程中從 0~800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，卡套螺紋可固定在任何位置。
鎧裝熱電偶的工作原理是：兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫工作端，接線端子端叫冷端，也稱參比端。當工作端和參比端存在溫差時，會在回路中產生熱電流，接上顯示儀表，儀表上會指示出熱電偶所產生的熱電動勢的對應溫度值。鎧裝熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢 的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。
鎧裝熱電偶的結構原理是：由導體、高絕緣氧化鎂、外套 1Cr18Ni9Ti不銹鋼保護管，經多次一體拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
鎧裝熱電偶分絕緣式和接殼式兩種。
基本技術指標：
| 類別 | 分度號 | 套管外徑（ d） | 常用溫度（℃） | 使用溫度（℃） | 允許偏差△ t | |
| 測溫范圍（℃） | 允差值 | |||||
| 鎳鉻—康銅 | E | ≥φ 3 | 600 | 700 | 0～700 | ± 2.5℃或 |
| 鎳鉻—鎳硅 | K | ≥φ 3 | 800 | 950 | 0～900 | ± 2.5℃或 |
| 銅—康銅 | T | ≥φ 3 | 350 | 400 | <-200 | 未作規定 |
| -40～350 | ± 1℃或 | |||||
1、t為被測溫度的值
2、T型分度號產品需與公司業務人員協商訂貨
鎧裝熱電偶熱響應時間：
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所得的時間稱為熱響應時間，用τ0.5表示。
【訂貨需知】
1.注明熱電偶型號、分度號、使用溫度范圍。
2.熱電偶保護管直徑、長度（總長及插深）、材質（剛玉陶瓷式或者不銹鋼）等。
3.固定方式（固定或可動螺紋、固定或可動法蘭），需提供相應的尺寸。
