| 型號報價 | 2500 |
|---|---|
| 表面處理 | 烤漆 |
| 材質 | 不銹鋼 |
| 產地 | 重慶 |
| 產品認證 | CCC |
| 額定電流 | 150A |
| 額定電壓 | 12（kV） |
| 額定頻率 | 50（Hz） |
| 結構形式 | 固定式 |
| 外殼材質 | 不銹鋼 |
| 外形尺寸 | 400 |
| 執行質量標準 | 國標 |
| 殼體防護等級 | 可選 |
| 母線額定電流 | 630（A） |
| 品牌 | 施耐德德力西ABB開關柜重慶創拓科技 |
| 型號 | GCK |
| 加工定制 | 是 |
| 短路關合電流 | 100 |
| 物料編號 | 可選 |
我公司承接業務有： 1、交流無觸點電子開關柜、2低壓軟啟動柜、3西門子直流調速6RA704、PLC工程控制、5變頻器柜、6中央空調變頻、7攪拌變頻控制、8恒壓供水控制、9通風系統、10連軋輥道變頻、11龍門吊/行車遙控、12流水線伺服、13生物垃圾自動控制、14水泵電機控制、15GGD柜、配電柜16、變頻器節能改造，節電量在20%——40%（保守值）…… 同時我公司還經銷國內外各品牌低壓元器件：西門子、ABB、施耐德、歐姆龍、正泰、德力西等…… 是致力于以高科技和優質服務為核心，專業從事交直流電氣傳動系統、自動化控制系統及其裝置的設計、制造、銷售、系統集成、安裝、現場調試以及技術服務的高科技民營企業。（根據貴公司的情況進行設計、改裝……）我公司生產的變頻柜是由內裝的變頻器加外圍的控制，保護，顯示等電氣元件和柜體組成的，是對三相交流電動機（包括風機，泵）進行變頻調速控制的交流拖動裝置和節能裝置。變頻柜采用封閉柜式結構，防護等級一般為IP20，IP21,IP30等，采用型材骨架，表面涂敷噴塑，且容易并柜安裝，上端可配置母線，變頻器面板外引至柜體外表可直接操作，根據需要可設置就地和遠程控制或PC/PLC通訊控制,具有很直觀的各種顯示功能。 變頻器是變頻柜的專用配套產品，其變頻調速功能及主要技術參數取決于內設變頻器的規格型號和外圍的配置狀況。變頻器柜根據用途的不同和功能的各異其差別也很大，一般根據工礦要求定制。目前比較定型的有：恒壓供水變頻柜（1控1，1控2，1控3等），自動扶梯變頻控制柜，中央空調循環水泵變頻柜, 風機變頻節能柜等。功能 1、 電源切換與保護變頻柜中設有低壓塑殼斷路器與進線電源相連，除能完成接通和分?jǐn)嚯娐吠?，可對電路和變頻器發生的短路，過載進行保護。并可在維護時切斷電源。 2、 啟、?？刂乒δ茏冾l柜面板上設置變頻啟動，變頻停止按鈕，用于變頻裝置的運行控制，便于現場操作。 3、 頻率（速度）調整變頻柜面板上設置頻率調整電位器，可以很方便的手動調節變頻器的輸出頻率，用以控制電機轉速 4、 表頭顯示變頻柜面板上設置電壓表，電流表,頻率表和各種指示燈如電源指示，報警指示，運行指示，工頻指示，實現對變頻器輸入電壓、輸出電流、輸出頻率和各種工作狀態的監測。 5、 備用工頻切換用戶可選擇有備用工頻切換的變頻柜、當變頻器出現故障時，通過自動控制回路將電動機切換至工頻電源（此方式可選擇手動/自動，工頻啟動裝置大于15KW用軟啟動器實現） 6、 多種控制功能可根據系統工況在變頻柜面板上設置多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制，觸摸屏等。 7、 加裝外圍設備根據工況需要可在變頻柜內安裝交流輸入電抗器，輸出電抗器，直流電抗器及EMI濾波器，制動單元，制動電阻，接觸器，中間繼電器，熱繼電器，可編程控制器（PLC）,可編程操作終端（GOT），電度表，散熱風扇等。 8、 安全防護將變頻器安裝在變頻柜內，可以減少環境污染，減少觸電危險，起到較好的防護作用。 9、 整齊美觀將變頻器安裝在變頻柜中，并與其他低壓配電柜的尺寸相同，顏色一致，保持配電設施與控制裝置的協調，整齊，美觀。

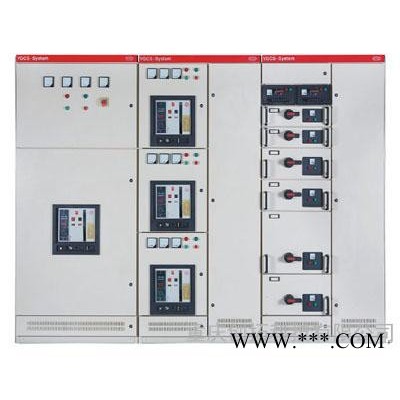

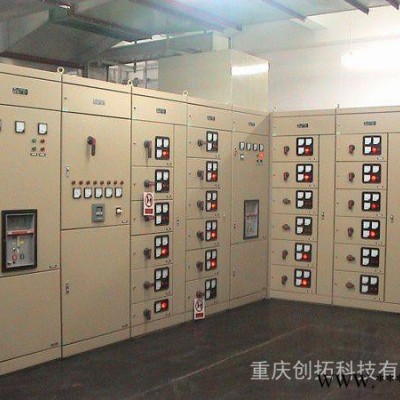

GCK、GCS、MNS是低壓抽出式開關柜；
GGD、GDH、PGL是低壓固定式開關柜；

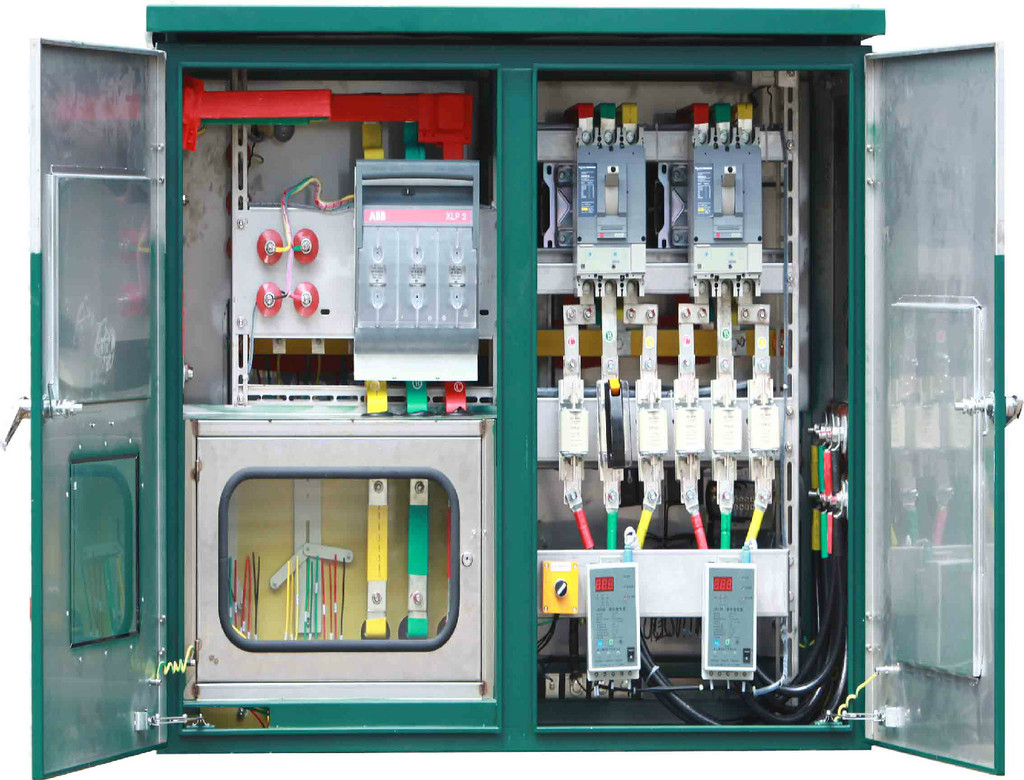

XZW綜合配電箱；
ZBW箱式變電站；
XL、GXL低壓配電柜、建筑工地箱；
JXF電器控制箱；
PZ20、PZ30系列終端照明配電箱；
PZ40、XDD（R）電表計量箱
PXT（R）K－□/□－□/□－□/□－□/IP□系列規格型號解釋：
(1)PXT明裝配電箱，暗裝加（R）
(2)K有如表1的系列配線方式
(3)□/□額定電流/額定短時耐受電流能力：用數字表示，250/10表示：額定電流250A/額定短時耐受電流能力10kA，根據顧客要求可以降低。
(4)□/□進線型式：□/1單相輸入；□/3三相輸入；1/3表示混合輸入
(5)□×□出線回路：單相回路×三相回路，6×3單相6回路，三相3回路
(6)□/ □ 主開關型式/防護等級；1/IP30單相主開關/IP30； 3/IP30三相主開關/IP30
表1：
序號 漢語拼音字頭 中文解釋 裝配圖號 電氣原理圖號
1 JL 計量箱 PXT01 PXT01 dq系列
2 CZ 插座箱 PXT02 PXT02 dq系列
3 ZM 照明箱 PXT03 PXT03 dq系列
4 DL 動力箱 PXT04 PXT04 dq系列
5 JC 計量插座箱 PXT05 PXT05 dq系列
6 JZ 計量照明箱 PXT06 PXT06 dq系列
7 JD 計量動力箱 PXT07 PXT07 dq系列
8 ZC 照明插座箱 PXT08 PXT08 dq系列
9 DC 動力插座箱 PXT09 PXT09 dq系列
10 DZ 動力照明箱 PXT10 PXT10 dq系列
11 HH 混合功能箱 PXT11 PXT11 dq系列
12 ZN 智能箱 PXT12 PXT12 dq系列
電氣箱柜名稱 編號 規格型號

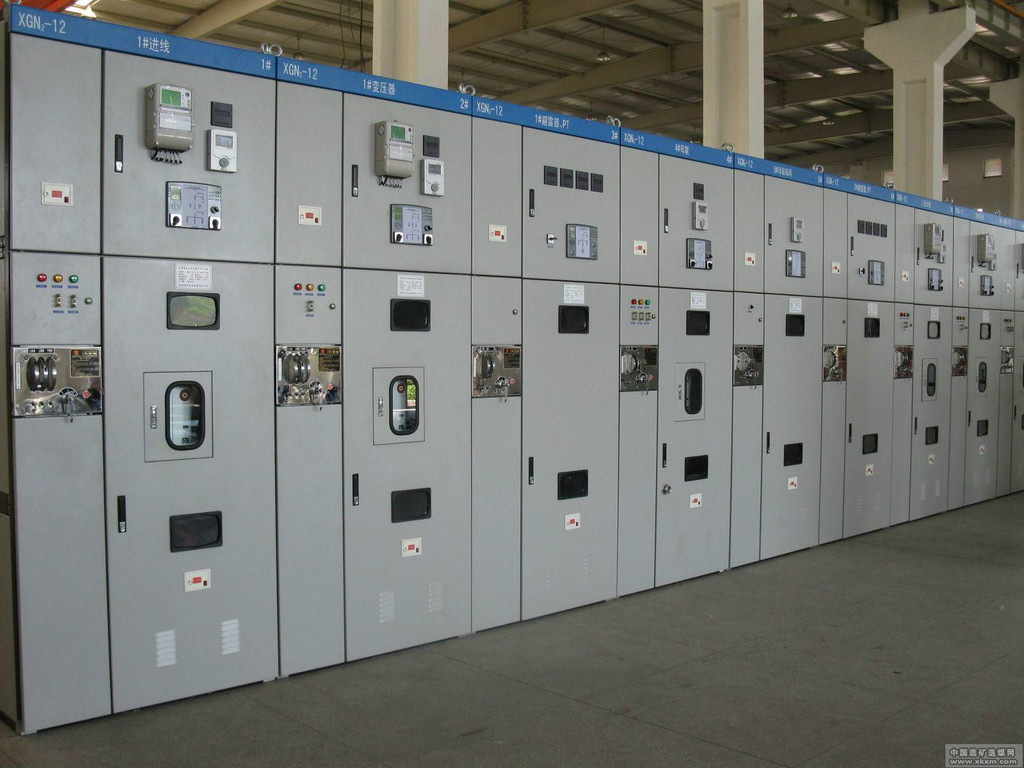

高壓開關柜 AH
高壓計量柜 AM
高壓配電柜 AA
高壓電容柜 AJ
低壓電力配電箱柜 AP
低壓照明配電箱柜 AL
應急電力配電箱柜 APE
應急照明配電箱柜 ALE
低壓負荷開關箱柜 AF
低壓電容補償柜 ACC或ACP
直流配電箱柜 AD
操作信號箱柜 AS
控制屏臺箱柜 AC
繼電保護箱柜 AR
計量箱柜 AW
勵磁箱柜 AE
低壓漏電斷路器箱柜 ARC
雙電源自動切換箱柜 AT
多種電源配電箱柜 AM
刀開關箱柜 AK
電源插座箱 AX
建筑自動化控制器箱 ABC
火災報警控制器箱 AFC
設備監控器箱 ABC
住戶配線箱 ADD
信號放大器箱 ATF
分配器箱 AVP
接線端子箱 AXT
舉例說明吧
GCK
第一個 G 代表 配電柜
第二個 C 代表 抽屜式
第三個 K 代表 控制
GGD
第一個 G 代表 配電柜
第二個 G 代表 固定式
第三個 D 代表 動力
配電箱1LA1a 1AL1b AT-DT是什么意思 還有1AP2 2AP1 3APc 7AP 1KX之類的。。。
這是工程配電系統圖中各個配電盤的常用代號，由設計者自行編排，沒有強制性的規范。但遵循一定的規律，AL是配電箱、AP是動力配電箱、KX是控制箱等。例如：
1AL1b——代表一層一位置的b種類配電箱；
AT-DT——電梯配電箱；
1AP2——代表一層第二位置上的動力配電箱。
