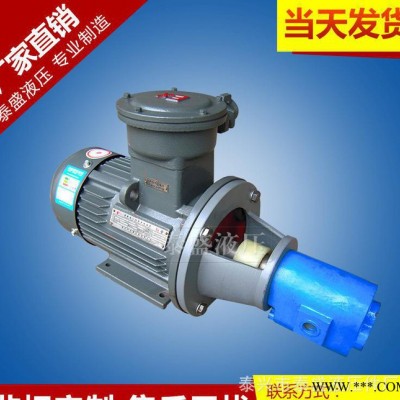

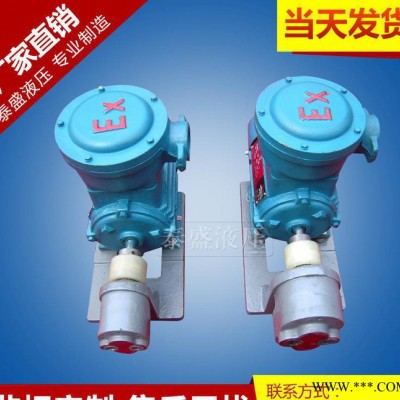

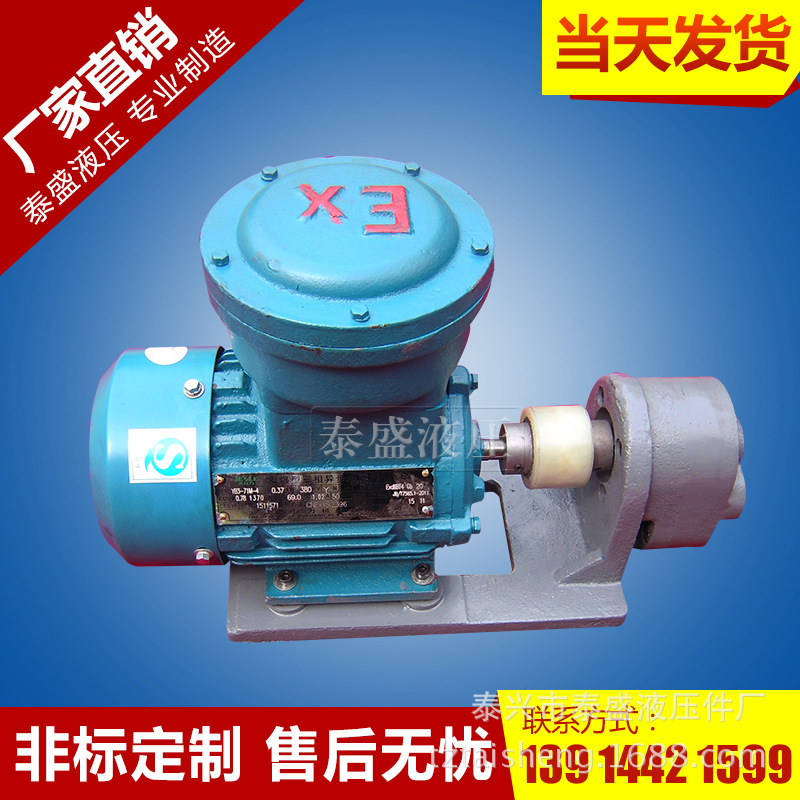

本裝置適用于稀油站中作為輸送潤滑油的立式齒輪油泵裝置，也可用于液壓傳動系統作為動力源或輸送無腐蝕的潤滑液體介質，適用介質的粘度為N22-N460的工業潤滑油或液壓溫度50℃±5℃。

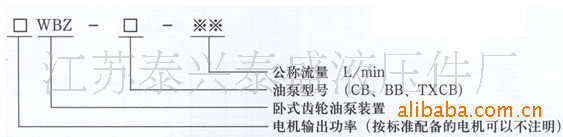

二、型號說明

三、技術參數

四、技術規格

五、備注

1、本裝置所使用潤滑油為N22-N460工業潤滑油，油液應清潔，無任何機械雜質。

2、裝置的運轉方向按標牌指示箭頭為準。

3、使用時，若發現不吸油或油量不足時，應檢查管道是否被堵塞，接頭是否已扳緊，防止有空氣進入或有泄漏情況

需配防防爆電機及變動電機功率時，訂貨請注明

     齒輪泵的概念是很簡單的，即它的**形式**是兩個尺寸相同的齒輪在一個緊密配合的殼體內相互嚙合旋轉，這個殼體的內部類似“8”字形，兩個齒輪裝在里面，齒輪的外徑及兩側與殼體緊密配合。來自于擠出機的物料在吸入口進入兩個齒輪中間，并充滿這一空間，隨著齒的旋轉沿殼體運動**在兩齒嚙合時排出。

     在術語上講，齒輪泵也叫正排量裝置，即像一個缸筒內的活塞，當一個齒進入另一個齒的流體空間時，液體**被機械性地擠排出來。因為液體是不可壓縮的，所以液體和齒**不能在同一時間占據同一空間，這樣，液體**被排除了。由于齒的不斷嚙合，這一現象**連續在發生，因而也**在泵的出口提供了一個連續排除量，每轉一轉，排出的量是一樣的。隨著驅動軸的不間斷地旋轉，泵也**不間斷地排出流體。泵的流量直接與泵的轉速有關。實際上，在泵內有很少量的流體損失，這使泵的運行效率不能達到100％，因為這些流體被用來潤滑軸承及齒輪兩側，而泵體也絕不可能無間隙配合，故不能使流體100％地從出口排出，所以少量的流體損失是必然的。然而泵還是可以良好地運行，對大多數擠出物料來說，仍可以達到93％～98％的效率。

      對于粘度或密度在工藝中有變化的流體，這種泵不會受到太多影響。如果有一個阻尼器，比如在排出口側放一個濾網或一個限制器，泵則會推動流體通過它們。如果這個阻尼器在工作中變化，亦即如果濾網變臟、堵塞了，或限制器的背壓升高了，則泵仍將保持恒定的流量，直至達到裝置中**弱的部件的機械極限(通常裝有一個扭矩限制器)。對于一臺泵的轉速，實際上是有限制的，這主要取決于工藝流體，如果傳送的是油類，泵則能以很高的速度轉動，但當流體是一種高粘度的聚合物熔體時，這種限制**會大幅度降低。推動高粘流體進入吸入口一側的兩齒空間是非常重要的，如果這一空間沒有填充滿，則泵**不能排出準確的流量，所以PV值(壓力×流速)也是另外一個限制因素，而且是一個工藝變量。由于這些限制，齒輪泵制造商將提供一系列產品，即不同的規格及排量(每轉一周所排出的量)。這些泵將與具體的應用工藝相配合，以使系統能力及價格達到**優。

     PEP－II泵的齒輪與軸共為一體，采用通體淬硬工藝，可獲得更長的工作壽命?！癉”型軸承結合了強制潤滑機理，使聚合物經軸承表面，并返回到泵的進口側，以確保旋轉軸的有效潤滑。這一特性減少了聚合物滯留并降解的可能性。精密加工的泵體可使“D”型軸承與齒輪軸**配合，確保齒輪軸不偏心，以防齒輪磨損。Parkool密封結構與聚四氟唇型密封共同構成水冷密封。這種密封實際上并不接觸軸的表面，它的密封原理是將聚合物冷卻到半熔融狀態而形成自密封。也可以采用Rheoseal密封，它在軸封內表上加工有反向螺旋槽，可使聚合物被反壓回到進口。為便于安裝，制造商設計了一個環形螺栓安裝面，以使與其它設備的法蘭安裝相配合，這使得筒形法蘭的制造更容易。

      PEP－II齒輪泵帶有與泵的規格相匹配的加熱元件，可供用戶選配，這可保證快速加溫和熱量控制。與泵體內加熱方式不同，這些元件的損壞只限于一個板子上，與整個泵無關。齒輪泵由一個獨立的電機驅動，可有效地阻斷上游的壓力脈動及流量波動。在齒輪泵出口處的壓力脈動可以控制在1％以內。在擠出生產線上采用一臺齒輪泵，可以提高流量輸出速度，減少物料在擠出機內的剪切及駐留時間，降低擠塑溫度及壓力脈動以提高生產率及產品質量

     泰興市泰盛液壓件廠位于因黃橋決戰而聞名中外的泰興市，地理位置優越，南有江陰大橋，東臨寧靖鹽高速。新長鐵路西靠寧通，京滬高速，交通方便快捷。
     本廠是液壓件專業生產廠家，具有豐富的企業管理和生產實踐經驗，特別經年來，通過引進，吸收國內外先進的制造經驗，使我廠的管理水平和技術水平躍上新的臺階。
本廠生產的各種系列齒輪泵，聯軸器，規格齊全，工藝先進，生產設備精良，技術力量雄厚，檢測設備齊全，質量符合**和部委頒發的有關標準，性能可靠。
     本廠自建以來，始終堅持以產品更新為發展方向，以產品質量為企業生命，以‘’技術**，求實創新，誠信守法；為經營理念，以‘’科學管理，**高效**。價格適中，用戶滿意；創泰盛品牌，泰盛人以**的產品質量和完善的售后服務廣交天下朋友，攜手合作共創雙贏。
