全新升級版無線遙控開關上市?。?/p>

控制模式:用戶可自行修改控制模式,撥碼開關選擇：點動  自鎖 互鎖（參照上圖選擇控制模式）

此開關輸出端為開關信號輸出靈活應用可控制多種電壓負載。特殊電路設計工作電源接反照常工作。

PCB板整齊合理走線（高低電壓分開使用更安全，更放心）、十足用料、（杜絕偷工減料）精湛工藝、確保產品卓越的品質

一、開關特點

1.工作電壓：本產品設計獨特，工作電壓12VDC輸入不分正負極接反照常工作，可接9V-12V范圍AC(交流電）

2、繼電器控制：采用**10A繼電器，確保長期穩定控制大功率用電器。（此開關輸出端設計為繼電器開關信號輸出靈活應用可控制多種電壓負載）

3、工作方式用戶隨意調節：用戶可自行修改自鎖、互鎖、點動工作方式。（溫馨提示：切換工作方式需先斷開電源方可正常工作）
4、學習型對碼：可任意學習對碼同頻率遙控器，<滾動碼遙控器除外>，（使用過程中遙控器壞了或者丟了也不用擔心，直接買個遙控器學習一下**OK了，不用整套更換，大大節約了用戶的成本）。

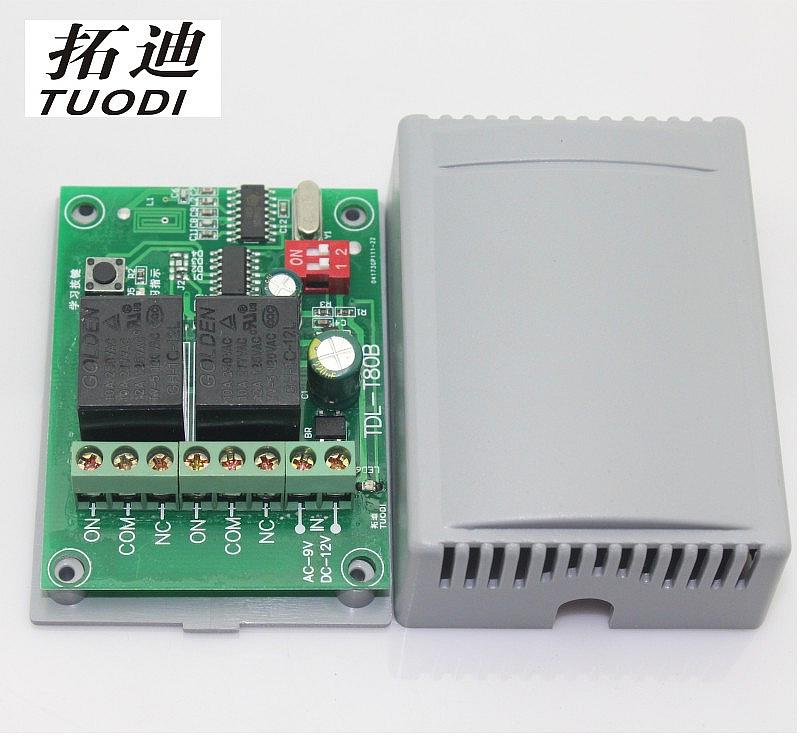

接收器外殼尺寸：76×55×29mm

接收器裸板尺寸：68×50×17mm

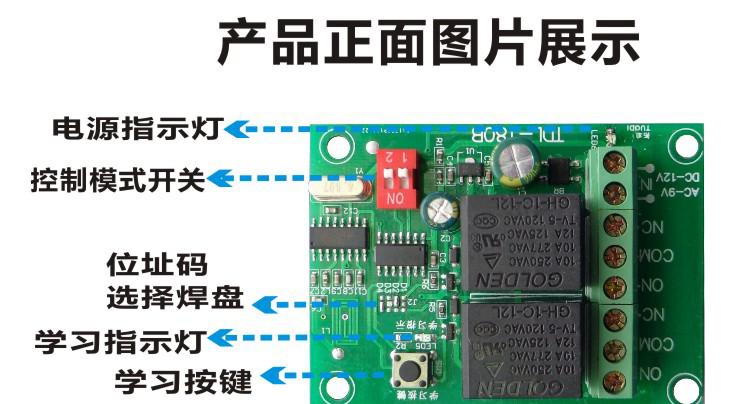

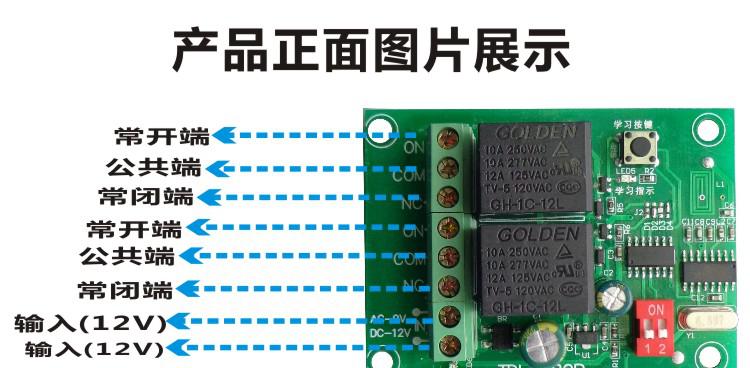

產品內部細節圖：（實物拍攝，照片拍攝環境光線不一樣有色差，以收到實物為準）

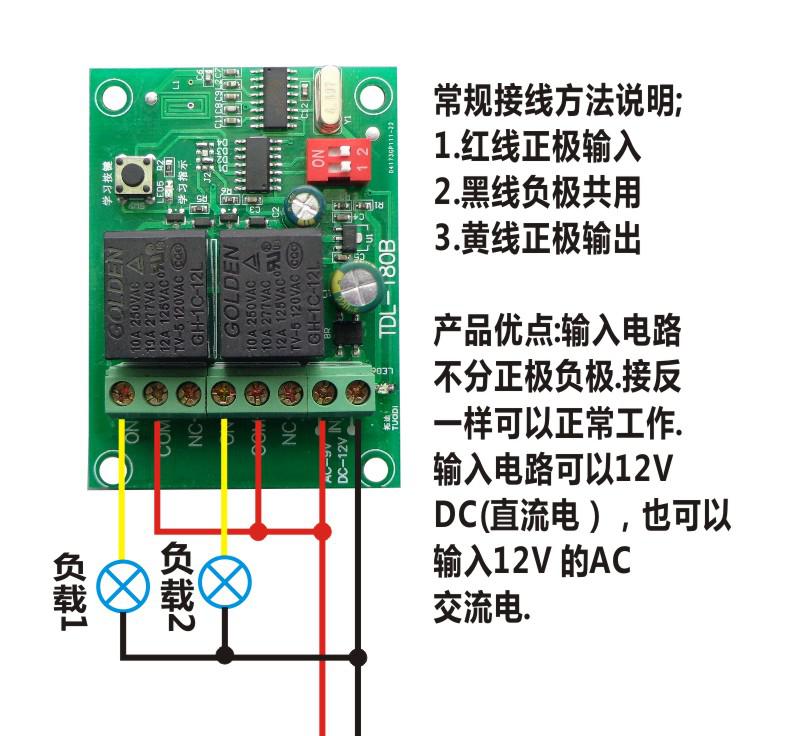

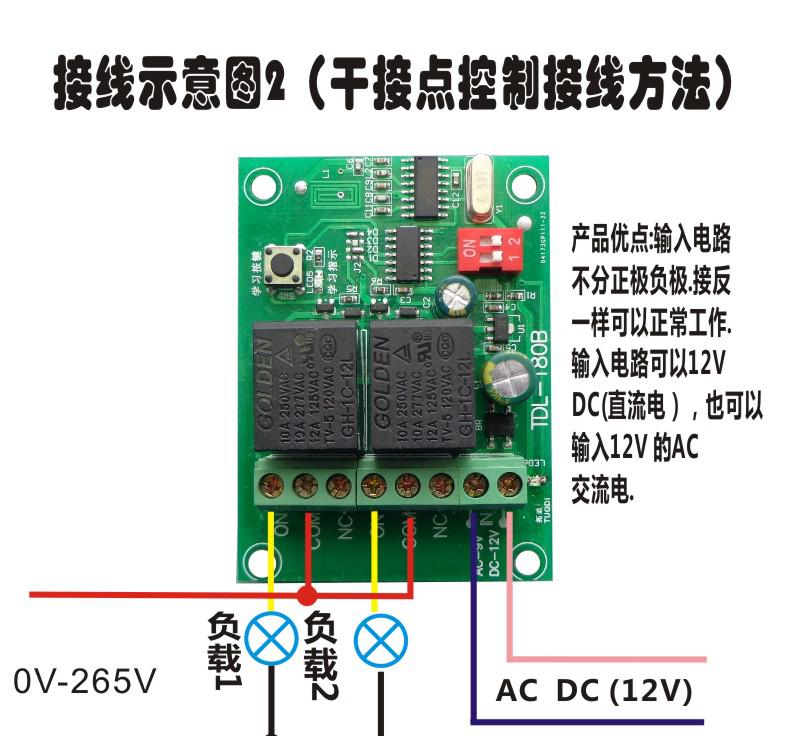

接線圖：

無線遙控開關是一種應用十分廣泛的無線控制器件,采用微處理器智能控制,它可應用在車庫門控制、燈光控制、遙控窗簾等領域,具有安裝方便使用簡單安全可靠等優點。

 一.產品型號:TDL-T80B-200J

 二.適用范圍:車庫門、家用電器開關或者其它領域的無線控制

 三.技術參數：

  1.工作電壓:DC12V/  AC12V

  2.靜態電流:≤5mA

   3.繼電器觸點容量：10A 250VAC | 10A 30VDC

   4.負載功率:單路阻性負載≤100W，感性負載≤40W（如需控制更大負載外加接觸器控制）

   5.工作頻率:315MHz

   6.接收靈敏度：-105dB

   7.遙控距離：空地?zé)o干擾≤100 米（實際應用根據環境不同遙控距離有所不同）

   8.負載類型：節能燈  日光燈    LED燈  電機  ......等等負載

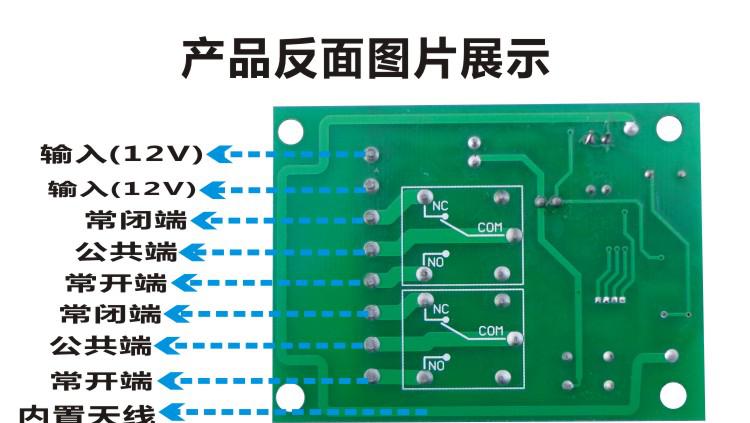

   9.輸出方式：繼電器公共端/常開/常閉
   10.膠 殼:有(灰白色）

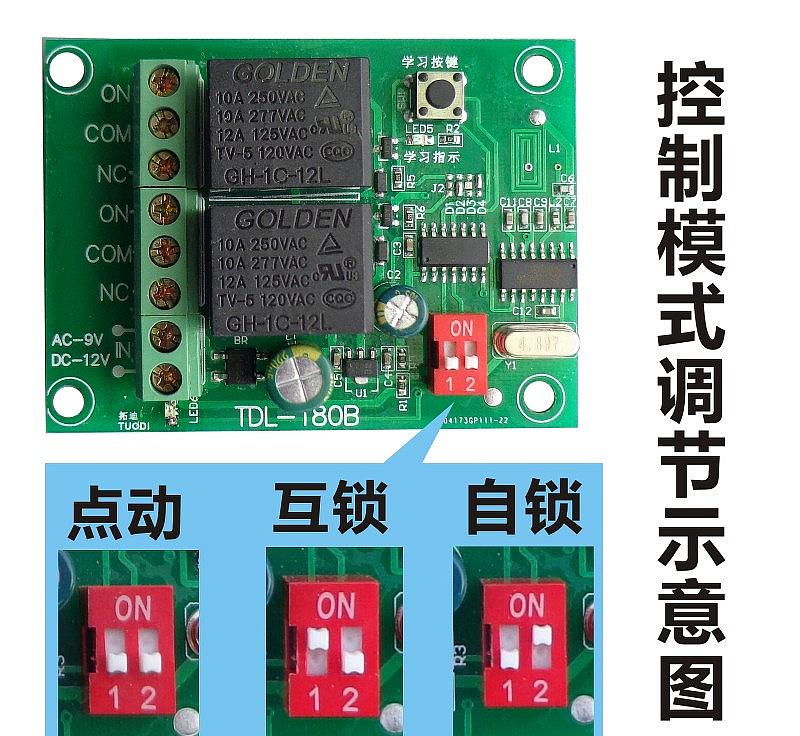

   11.控制模式:用戶可自行修改控制模式,撥動開關通過更改撥碼開關選擇輸出模式，（操作方法參照圖片3）

(溫馨提示:切換控制模式需先斷電再切換，切換好后重新上電，控制模式才會轉換，請勿帶電操作)

  12.控制路數:2路(注:自鎖型控制模式:按一下按鍵對應的繼電器接通,在按一下同一個按鍵對應的繼電器斷開,AB二路可獨立通斷,點動型控制模式:長按住按鍵對應的繼電器接通，松開按鍵對應的繼電器斷開,2路不能獨立工作,每次只能一路工作；互鎖型控制模式:按A鍵A接通并鎖定一直接通,按B鍵A斷開,B接通并鎖定一直接通,按C鍵斷開A,B路，一次只能接通一路,和電風扇檔位一樣.)溫馨提示:遙控器按鍵一次只能按一個按鍵不能同時按住2個以上按鍵,否則會相互干擾影響正常工作。

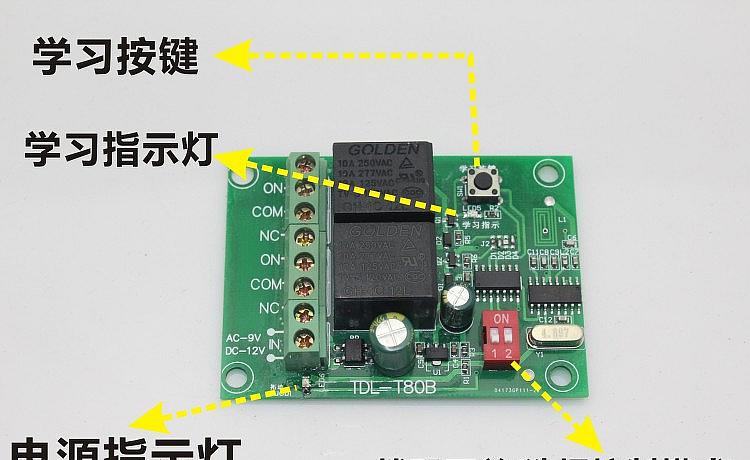

  13.學習對碼方法:按一下學習按鍵,指示燈亮起,松開學習按鍵,在15秒內按一下遙控器任意一個按鍵,接收器學習指示燈熄滅,遙控器和接收器對碼成功.自動退出學習狀態,**多支持30個不同編碼的遙控器學習對碼,當學習到第31個遙會自動清除**個遙控器控器。

  14.刪除方法：緊按住接收器學習按鍵不放,學習指示燈亮起,直至學習指示燈熄滅,松開學習按鍵,清除所有學習對碼的遙控器。

   15.編碼方式:EV1527學習碼

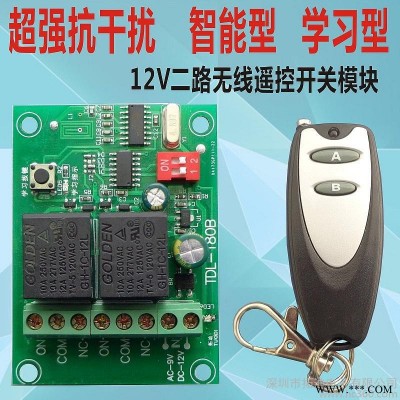

 16.配置說明：100米（空曠地）兩鍵遙控器一個，兩路接收器一個，外殼一個,
