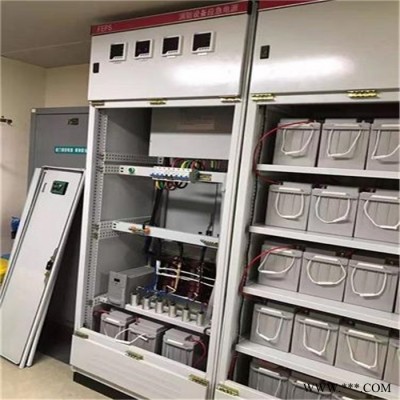

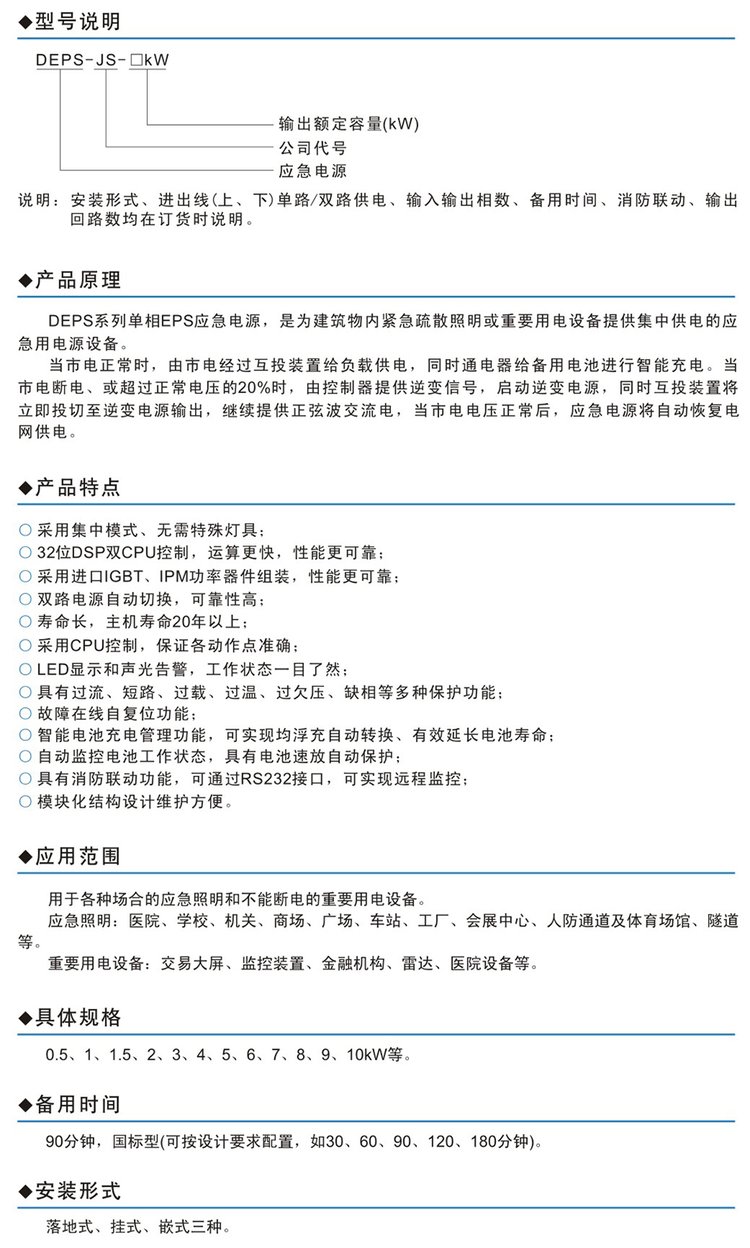

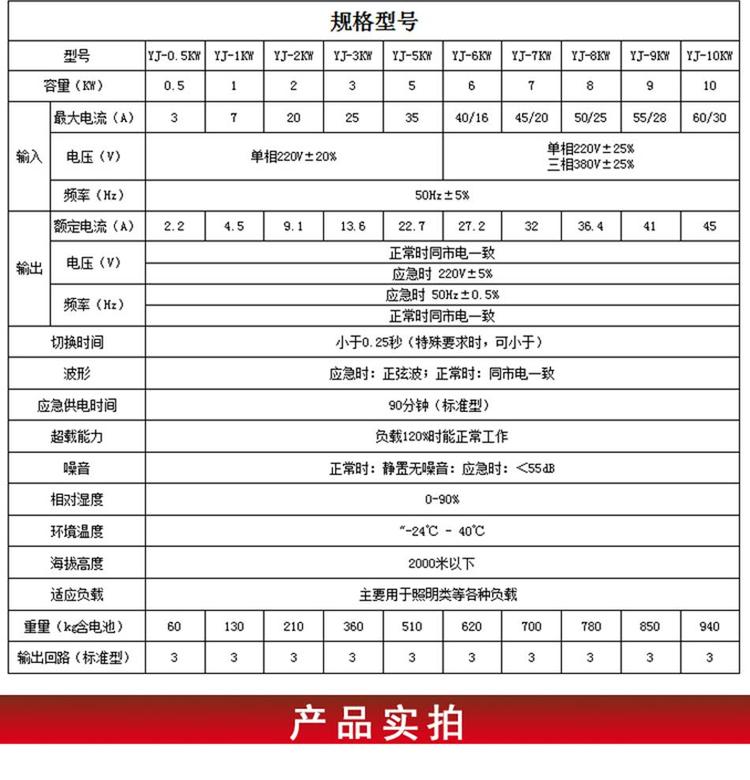

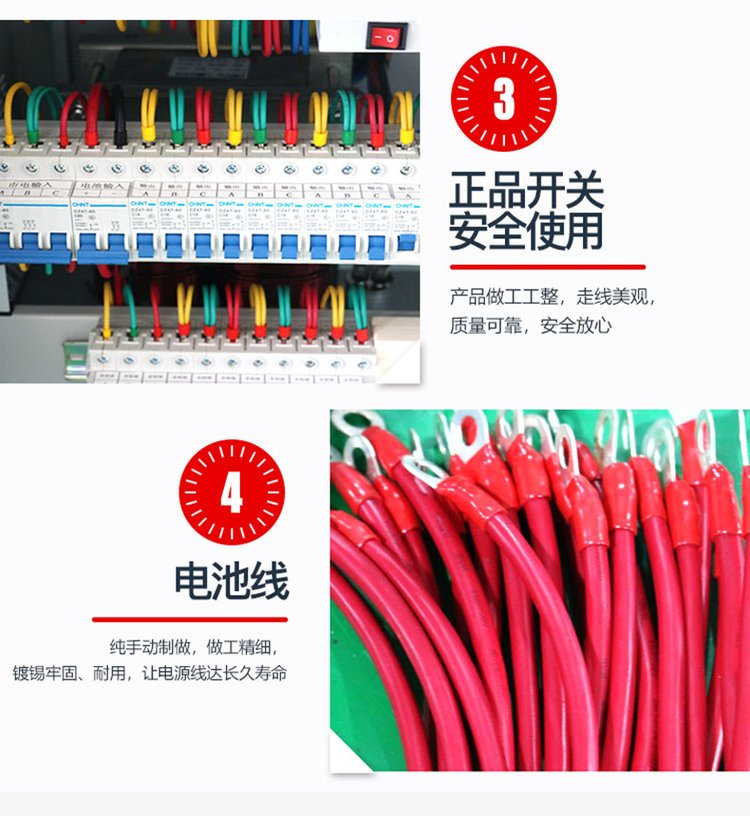

說明：

1、斷路器K為非應急供電時控制開關。

2、當H無電時Z轉換為應急電源供電。

3、K1、K2、K3為各燈回路現場雙控制翹板開關。

05、三相輸入三相輸出，應急時單相三路輸出接線圖

三相可控制型：DEPS-JS-04

說明：

1、通過斷路器K可控制多個回路正常照明工作狀態。

2、當H無電時Z轉換為應急輸出。

06、三相多路輸入多路輸出，應急時單相多路輸

出接線圖

三相多路可控型：DEPS-JS-05

說明：

1、通過斷路器K可控制多個回路應急燈平時工作狀態。

2、當H無電時Z轉換為應急輸出。

O7、單相雙輸入單輸出供多層接線圖

樓層可控型：DEPS-JS-06

說明：

1、斷路器K可控制每層回路照明應急燈。

2、當H無電時Z轉換為應急輸出。

3、KM1為轉換交流接觸器，設在本層照明配電箱內。

08、應急照明混合接線圖

混合式：DEPS-JS-07

注：

市電輸出回路帶有消防聯動脫扣器，當發生時，通過消

防控制中心給出的DC24V電壓信號，使脫扣器動作關掉

市電輸出，同時啟動應急逆變輸出。

說明：

斷路器K可控制持續型負載的工作狀態。
