| 產地 | 浙江杭州 |
|---|---|
| 電流 | 交流 |
| 電源電壓 | 380V |
| 作用對象 | 橡膠 |
| 品牌 | 杭州泰譜圣機械（TPS） |
| 型號 | tps-tech.com |
| 加工定制 | 是 |
| 最大線割速度 | 72m/min |
| 適用星級 | 五星級 |
泰譜圣密封行業切割機（www.tps-tech.com）主要針對柔性密封材料進行全自動智能切割，材料包括無石棉板材、石棉橡膠板、石墨復合板、橡膠、聚四氟乙烯等。合理先進的機械結構設計搭配針對密封行業研發的CAM專用軟件，促使泰譜圣密封行業切割機可高精度、高速度、更穩當?shù)赝瓿擅芊饧愋渭庸?，工件成品無鋸齒、無毛刺、平整光滑、一致性好，有效解決密封行業從業人員老齡化、生產效率低下、依賴人工經驗、材料利用率低下、異形件及非標規格制造難度大、文件管理混亂、產品報廢率高、交貨周期長等問題，幫助密封行業客戶在降本提效的同時以高品質、短生產周期、定制化客戶服務贏得更多的市場占有率！

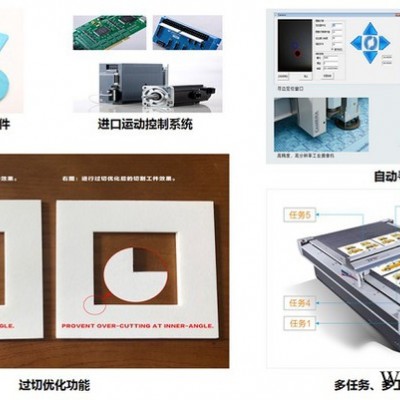

泰譜圣密封行業 切割機 專用CAM軟件： 1.過切優化功能：對刀具物理過切現象進行系統優化，大程度地還原圖形輪廓
2.自動定位功能：采用高清CCD攝像頭實現對各種材料自動定位，杜絕人工定位不準、打印變形等問題
3.正反套切功能：結合臺面檢測功能實現智能化正反圖形套切功能
4.密封件行業專用制圖設計模塊：可調用自身專用制圖設計模塊，無需專業制圖人員，只要在提示參數框內輸入相應參數，就能自動生成所需要的圖形文件
5.支持多任務， 多工位循環切割
6.密封件行業成本核算模塊：快速計算加工圖形的面積、質量、損耗系數、人工費用、包裝費用、運輸費用等信息，均可自由架構到核算項目中（區間價格可設置）
7.文件保存管理模塊： 掃碼及印出條碼，便于快速調用加工文件，一鍵完成，方便快捷
切割材料泰譜圣密封行業切割機標配先進的刀具快換模塊，具有極強的通用性，更換刀具輕松快捷，在切割不同材料過程中更加得心應手。

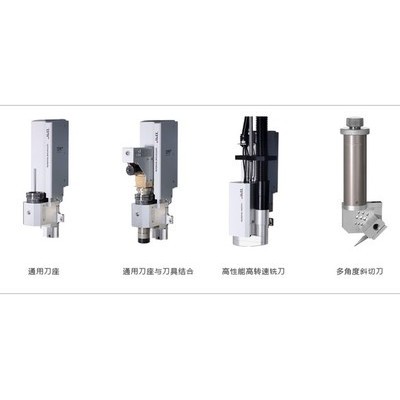

通用刀座
通用刀座與刀具結合
高性能高轉速銑刀
多角度斜切刀
壓痕刀
輪切刀
高頻振動刀
不同材料，不同刀具，開啟創意加工之旅

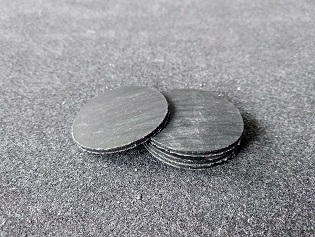

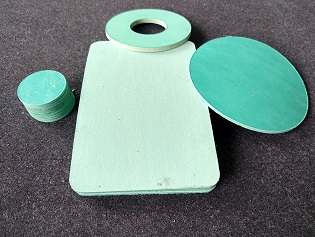

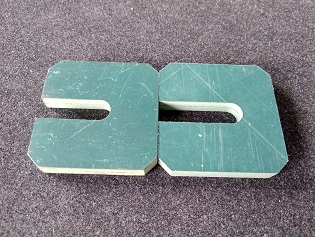

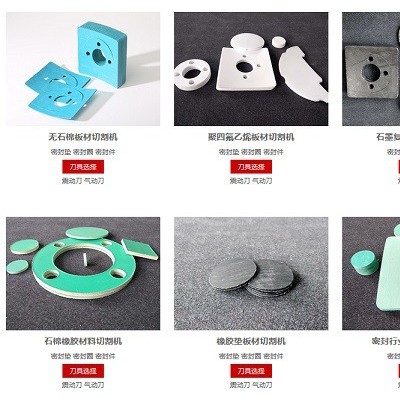

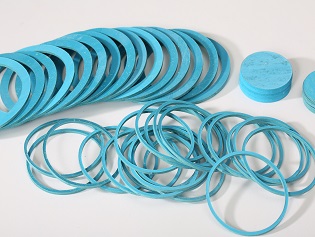

無石棉板材切割機 密封墊 密封圈 密封件
刀具選擇震動刀 氣動刀

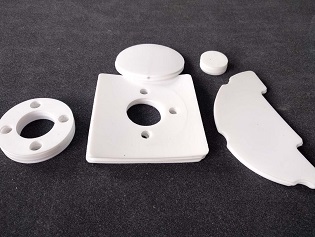

聚四氟乙烯板材切割機 密封墊 密封圈 密封件
刀具選擇震動刀 氣動刀
石墨復合墊板材切割機 密封墊 密封圈 密封件
刀具選擇震動刀 氣動刀

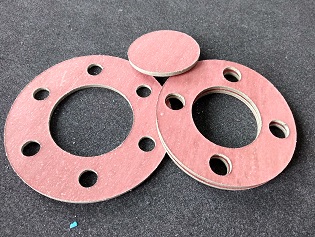

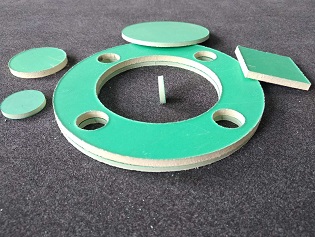

石棉橡膠板材切割機 密封墊 密封圈 密封件
刀具選擇震動刀 氣動刀
石棉橡膠材料切割機 密封墊 密封圈 密封件
刀具選擇震動刀 氣動刀
橡膠墊板材切割機 密封墊 密封圈 密封件
刀具選擇震動刀 氣動刀
密封行業石棉橡膠切割機 密封墊 密封圈 密封件
刀具選擇震動刀 氣動刀
非石棉板材切割機 密封墊 密封圈 密封件
刀具選擇震動刀 氣動刀

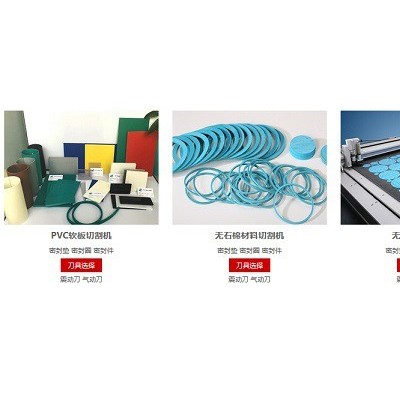

PVC軟板切割機 密封墊 密封圈 密封件
刀具選擇震動刀 氣動刀
無石棉材料切割機 密封墊 密封圈 密封件
刀具選擇震動刀 氣動刀
無石棉切割機 密封墊 密封圈 密封件
刀具選擇震動刀 氣動刀
密封行業切割機 密封墊 密封圈 密封件
刀具選擇震動刀 氣動刀

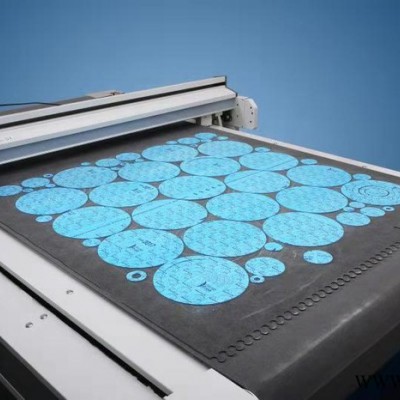

密封行業切割機硬件優勢用TPS密封行業切割機切割3mm進口無石棉高壓板為例，相比傳統手工加工，切割時間僅為35分鐘，各種規格的零件數量為140個，切割效率是人工的20倍，有效節省原材料達20%以上，加工出來的成品無鋸齒、無毛刺、平整光滑、一致性好。

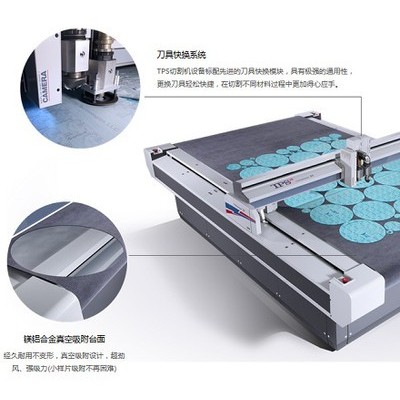

刀具快換系統 TPS切割機設備標配先進的刀具快換模塊，具有極強的通用性，更換刀具輕松快捷，在切割不同材料過程中更加得心應手。
多樣化刀具刀具類別齊全：銑刀、震動刀、斜切刀、拖刀、壓痕刀、半刀、輪切刀等，不同刀具切割不同材料
鎂鋁合金真空吸附臺面經久耐用不變形，真空吸附設計，超勁風、強吸力(小樣片吸附不再困難)
切削吸塵管道支架底座TPS切割機整個切割過程無異味、無灰塵，對員工無健康影響，符合環保標準
歐美設計風格 歐美工業設備設計理念，在確保設備性能前提下，保留機體外觀高端、大氣、時尚、科技

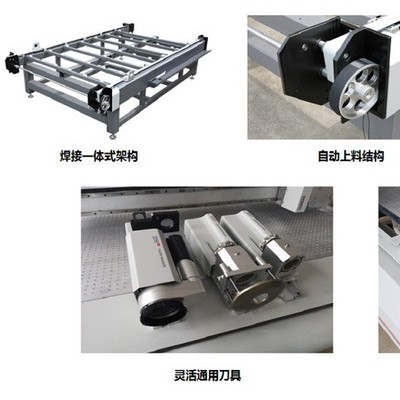

焊接一體系機架焊接式架構，穩定性、剛性更強，移動過程不易變形
刀具快換模塊通用刀座可與刀具任意組合，實現不同材料快速便捷更換刀具
刀具類別齊全銑刀、震動刀、斜切刀、拖刀、壓痕刀、半刀、輪切刀等，不同刀具切割不同材料具
蜂窩鋁臺面經久耐用不變形，真空吸附設計，超勁風、強吸力(小樣片吸附不再困難)
臺面毛氈采用進口材料，透氣性好，耐磨損，使用壽命長，大限度降低客戶使用成本
嚴密的防塵設計降低設備出故障率，延長設備使用時間
四角位急停開關安全防護作用，出現誤切情況可通過四角急停開關強制關機，降低損失
抗干擾性考慮到客戶實際使用復雜電磁環境因素，特別配置抗干擾操作屏，工作時不受周邊電子環境影響，不會花屏；
安全操作環境紅外自動感應安全裝置確保機器在高速運動過程中大限度的保護操作人員的安全，同時避免切割物料的損耗。
放卷裝置提供導向輥筒放卷裝置，可以確保卷材輸送過程中在材料切割時平滑柔順，可根據不同特性、規格的卷材設置不同的放卷裝置，從而提高切割的產量及質量。

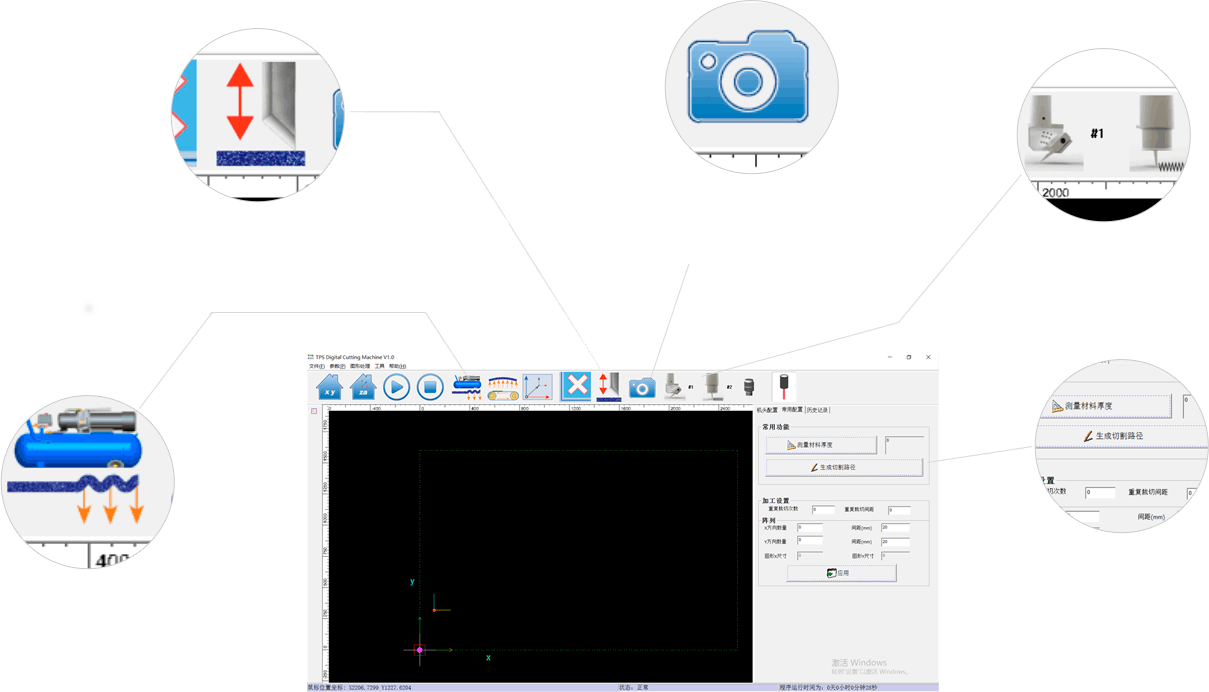

泰譜圣密封行業切割機專用CAM軟件特點 采用自主研發的密封行業專用CAM軟件，用戶需求融入軟件設計，是一套集性能、速度與品質三大優勢為一體的全自動智能切割系統，能快速完成全切、半切、鏤銑、打孔、折痕、標記等各類工藝，操作簡單便捷，功能豐富實用，配合刀具快換模塊可滿足用戶定制化需求。
自動對刀功能 快速簡單自動對刀系統，采用光纖激光傳感器對刀具進行確檢測，大大提升對刀效率
高清CCD攝像頭高清CCD攝像頭實現對各種材料自動定位并套切，杜絕人工定位不準、打印變形等問題
雙機頭自動切換切割過程實現雙機頭自動切換，滿足材料不同加工工藝需求
真空吸附功能超勁風、強吸力，可選擇真空吸附區域大小，大幅度降低電力消耗
材料自動識別功能自動檢測材料的厚度，不需要手工去測量然后將厚度數據記錄到軟件
臺面補償功能 通過高精度距離檢測儀對臺面平整度進行檢測，通過軟件對平面進行實時修正，達到好的切割效果。
控制系統采用高性能多軸運動控制系統，維護方便、成本低，提供個性化開發服務
工作模式采用伺服電機帶動絲杠控制模式，和電腦聯動可按不同需求預設存儲刀深刀壓
圖形設計軟件集成可以和ArtiOSCAD、AutoCAD、Coreldraw等軟件對接，簡化結構和圖形設計人員工作流程
過切優化采用自主研發的CAM軟件，對刀具物理過切現象進行系統優化，大程度還原圖形輪廓,帶給客戶好的切割效果
自動對刀快速簡單自動對刀系統，采用光纖激光傳感器對刀具進行確檢測，大大提升對刀效率
圖形定位高清CCD攝像頭、邊界自動識別功能，實現對各種材料自動定位并套切,快速準切割各類復雜異形圖形，杜絕人工定位不準、打印變形等問題。配合自動傳送功能，實現對大幅面畫面進行高效準套切，提高切割質量及產量。
正反套切結合邊界識別功能，快速對材料邊界識別、定位，實現正反圖形套切
數據接口網絡接口，可實現遠程升級維護，傳輸速度快距離遠，可與多臺電腦同時轉輸。
材料厚度自動識別自動檢測材料的厚度，不需要手工去測量然后將厚度數據記錄到軟件

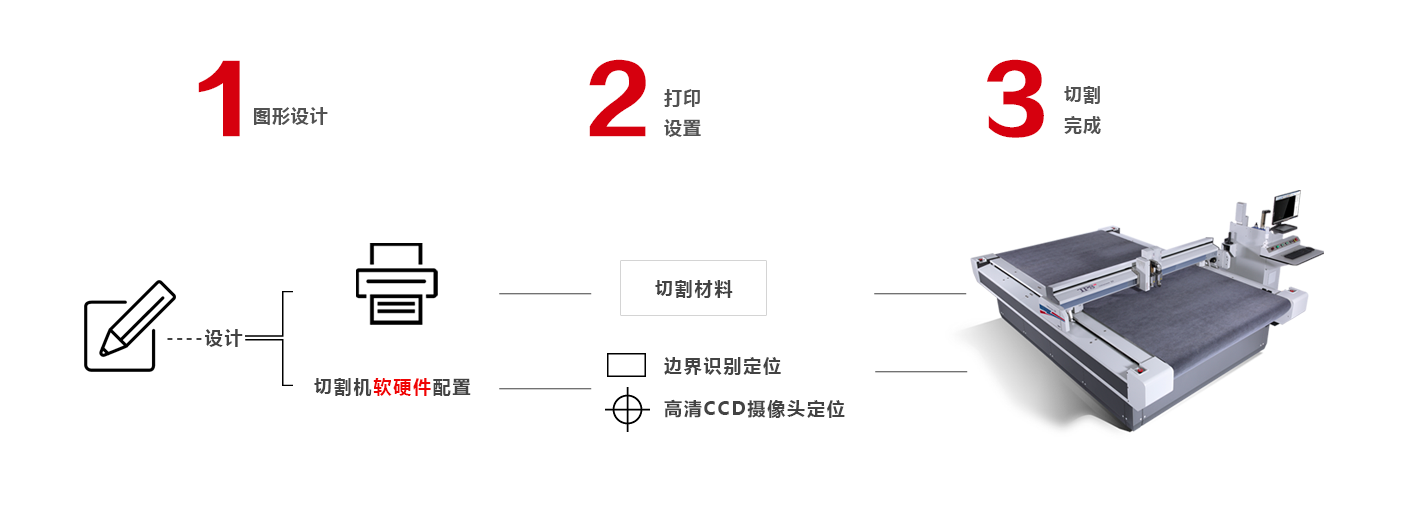

切割流程示意圖
密封行業切割機 技術參數 設備主要技術參數| 名稱： | 參數 |
|---|---|
| 切割設備功率: | 2.5kw |
| 真空泵功率: | 7.5kw |
| 電壓: | 380V 3 phase |
| 工作尺寸: | 1600x2500mm |
| 大材料尺寸: | 1700x3000mm |
| 材料高加工高度: | 50mm |
| 橫梁高度: | 60mm |
| 高加工速度: | 72m/min. |
| 伺服電機數量: | 6pcs |
| 固定方式: | 焊接一體式 |
| 切割精度: | ±0.1mm |
| 重復精度: | ≤0.01mm |
| 定位方式: | 高清CCD攝像頭、邊界自動識別功能 |
| 自動送料否: | 是 |

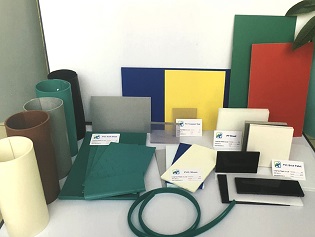

| 應用材料: | 無石棉材料、石棉橡膠板、石墨復合材料、橡膠板材、四氟板材、尼龍材料、硅膠材料、氟膠材料等 原文網址：//www.tps-tech.com/qiegejihangye/mifeng/ |
