| 規格型號 | TQMB1系列 |
|---|---|
| 適用機型品牌 | 日本伺服SERVO/東方ORIENTAL/北譯/西門子SIEM |
| 適用機型型號 | 86/110 |
| 材質 | 鐵 |
| 類型 | 盤式 |
| 連接形式 | 法蘭 |
| 適用機型 | 步進電機，伺服電機 |
| 是否可定制 | 是 |
| 品牌 | 拓珂 |
| 型號 | 42/57/86/110/130 |
用途

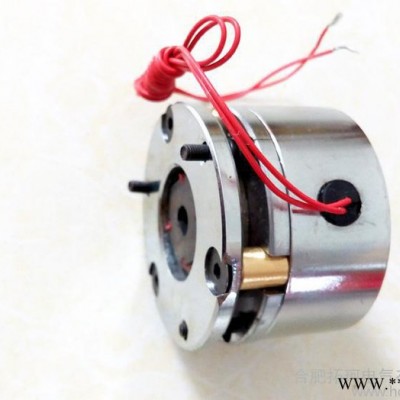

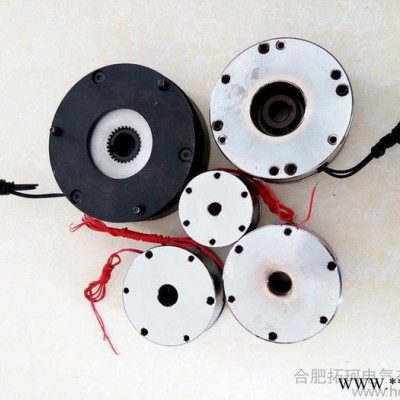

本系列電磁失電制動器是通電電磁吸合，斷電時，彈簧加壓，實現摩擦制動，主要用于微型電機馬達、伺服電機、步進電機，電動叉車電機等小型輕型電機。適用于冶金，建筑，化工，食品，機床，包裝，舞臺，電梯，輪船等機械中，實現快速停車，定位準確，安全制動等目的。
該系列制動器由磁軛體，勵磁線圈、彈簧、制動盤、銜鐵、花鍵套、手動釋放裝置等組成。安裝于電機后端，調整安裝螺釘使氣隙到規定值；花鍵套固定于軸上，制動盤在花鍵套上可軸向滑動，制動時產生制動力矩。
當制動器的線圈通電時，線圈產生磁場，銜鐵被磁力吸向磁軛，銜鐵與制動盤脫開，此時制動盤被電機軸帶著正常轉動；當線圈斷電時，磁場消失，銜鐵被彈簧的作用力推向制動盤，產生摩擦扭矩而制動。
扳動“手動釋放裝置”或擰緊“螺釘釋放裝置”，也可使銜鐵釋放，方便設備的安裝和調節。；
使用條件
本系列制動器在下列條件下能可靠的工作
1.在干式條件下工作；
2.周圍介質中，無**危險且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
3.工作環境溫度-40~+150℃，摩擦片及銜鐵表面不得有油污，必須保持清潔；
4.絕緣等級為B級，防護等級為IP23，電壓波動范圍不超過+5%和-15%；
5.工作氣隙不得超過**大工作氣隙，制動器主、從動側需固定，不允許有軸向竄動；
6.安裝方式：軸向垂直安裝，安裝制動器必須保證同軸不大于0.1mm；
7.工作方式：間歇式工作，連續式工作。
