| 材質 | 敷鋁鋅板 |
|---|---|
| 額定電流 | 630A |
| 額定電壓 | 660KV |
| 額定頻率 | 60Hz |
| 防護等級 | IP40 |
| 結構形式 | 抽出式 |
| 連接方式 | 焊接式 |
| 外殼材質 | 冷軋板 |
| 用途 | 母線柜 |
| 殼體防護等級 | IP30 |
| 母線額定電流 | 4000A |
| 品牌 | 同立 |
| 型號 | GCS |
| 加工定制 | 是 |
| 短路關合電流 | 50KA |
| 質量認證 | 3C |
| 應用場景 | 一級配電 |
| 外形及安裝方式 | 柜式 |

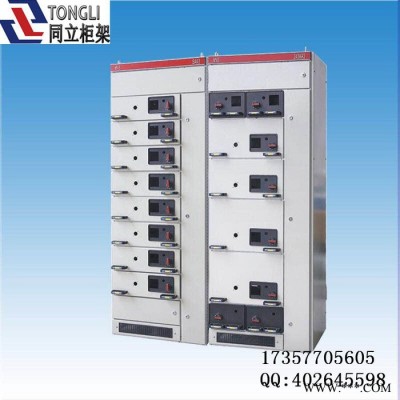

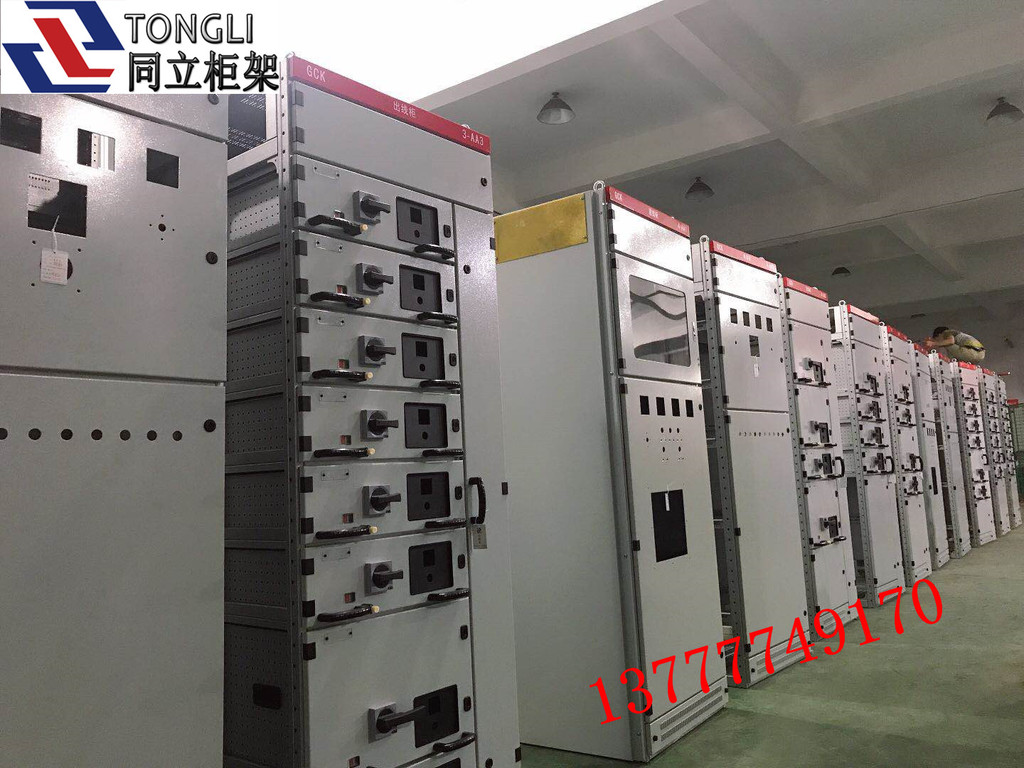

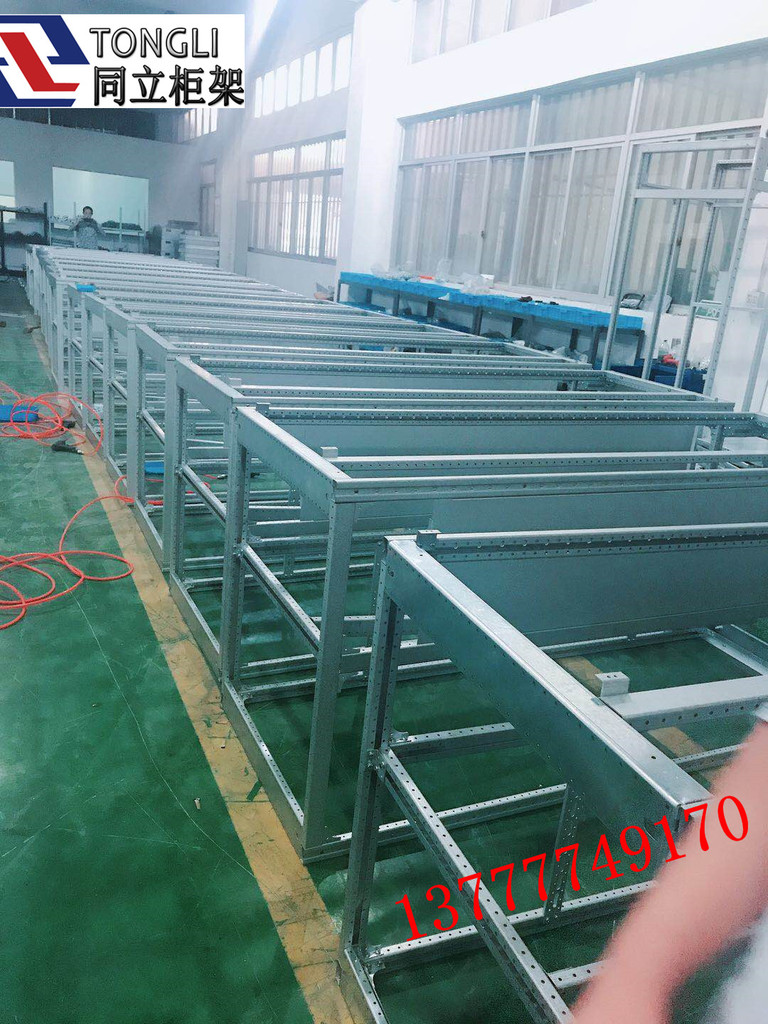

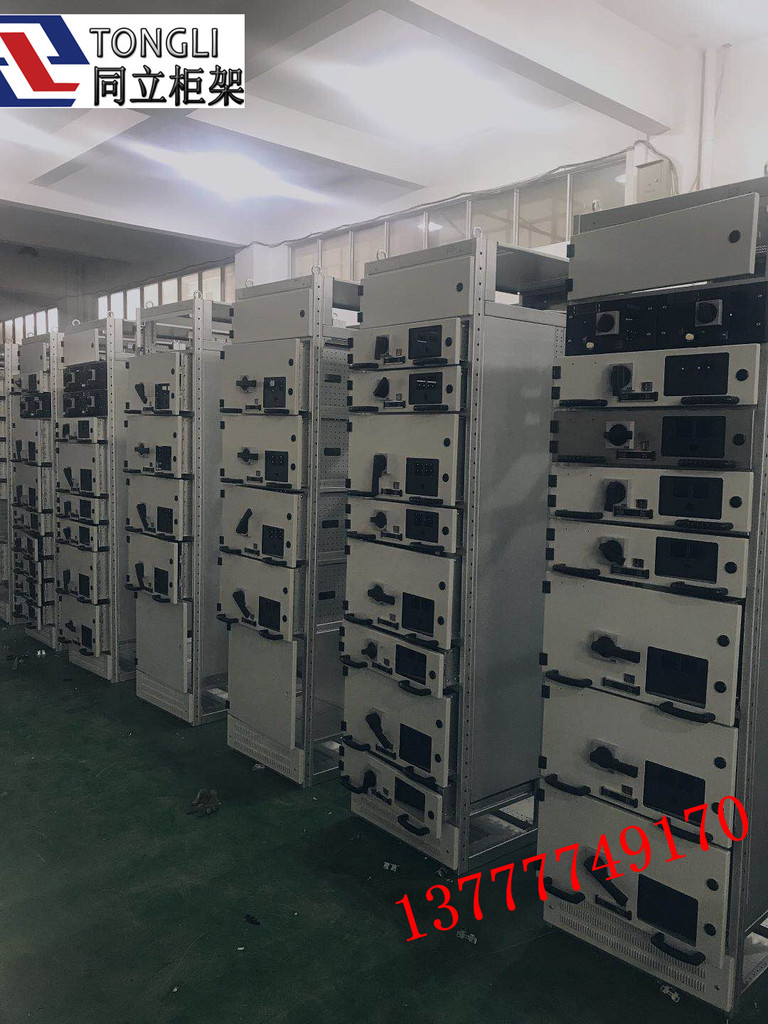

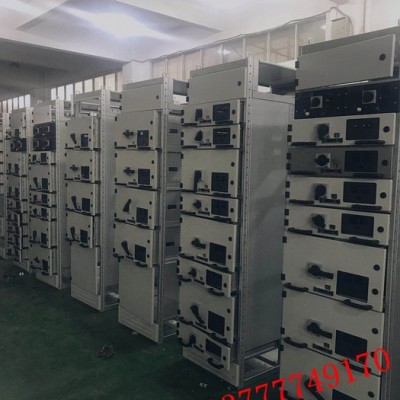

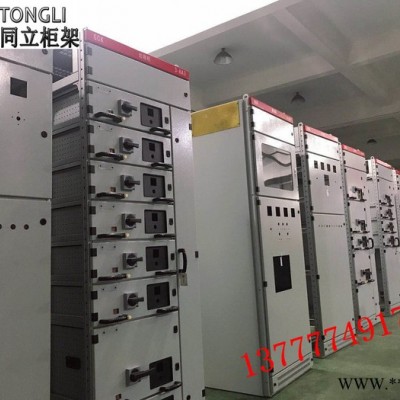

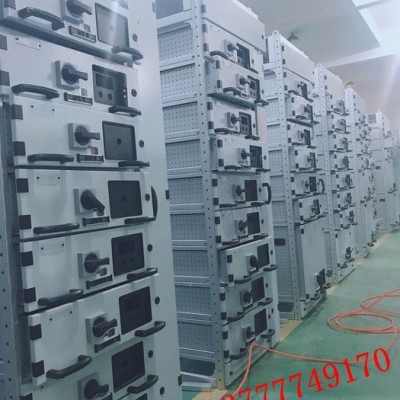

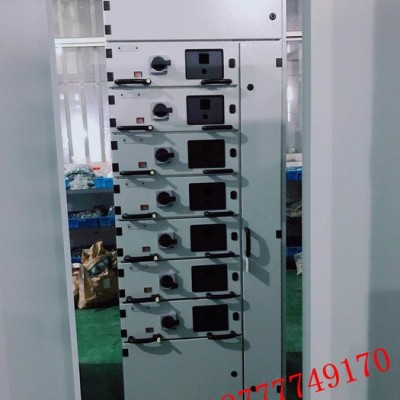

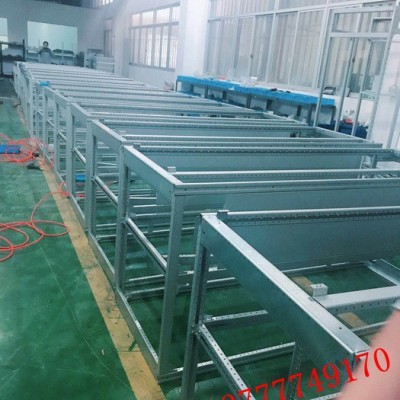

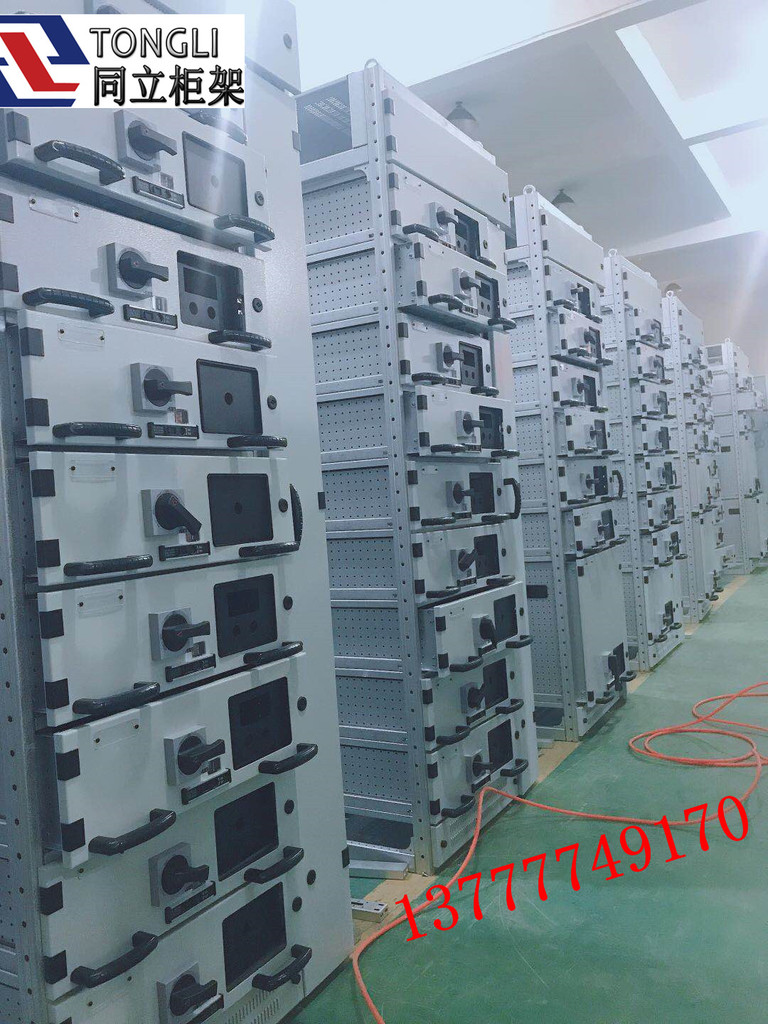

GCS柜體基本結構由C型材組裝而成，直徑5.3的安裝孔，模數E=25mm。型材、元器件門、電器安裝板均采用冷軋鋼板2.0厚制成，其他配件為冷軋鋼板1.5厚制成?？蚣芗懊姘褰?jīng)酸洗磷化后靜電噴涂，內部隔板，抽屜件采用冷軋白色鍍鋅板，或覆鋁鋅板，裝搭全部采用自攻絲方式，配件組裝后牢固度提高。有獨立的功能單元室、母線室和電纜室。單元室功能板采用鐵制隔離，板后裝有一次進線銅排。水平母線的排列采用柜頂坐裝方式。抗電動力的能力強。配電裝置與外部電纜的連接在柜后出線室中完成，電纜可以上下進出，安裝維修方便。小可做（600*600*2200）的抽屜柜。
