| 型號 | SPV換向器 |
|---|---|
| 品牌 | TOBO-拓勃 |
| 加工定制 | 是 |
| 類別 | 蝸輪蝸桿減速機 |
| 齒輪類型 | 斜齒輪減速機 |
| 安裝形式 | 立式 |
| 布局形式 | 同軸式 |
| 齒面硬度 | 硬齒面 |
| 用途 | 減速機 |
| 輸入轉速 | 1500 |
| 額定功率 | 220 |
| 輸出轉速范圍 | 1200 |
| 許用扭矩 | 1 |
| 使用范圍 | 不限 |
| 級數 | 單級 |
| 減速比 | 20 |
| 規格 | 蝸輪蝸桿減速機 |
TOBO-拓勃精密機械有限公司
公司電話：0534-2666682
公司傳真：0534-2777720
24H手機：18653466288 18653422788
技術咨詢：QQ:1136628877 1132278877
Email：tobousa@163.com
公司地址：山東省德州市大學西路186號

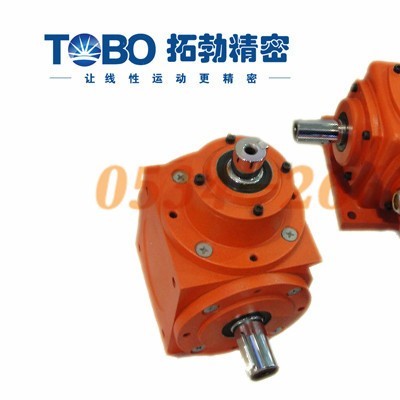

SP換向器概述
該系列換向器有SPL,SPS和SPV型，SPL用于減速傳動，SPS用于增速傳動，SPV為換向器串聯時選用。齒輪采用低碳合金鋼，齒面滲碳淬硬。
圓錐齒輪換向器有以下特點：
1.使用壽命長、輸入功率與換向器重量之比大
2.運轉平穩，噪音低，傳動效率高（達95%-98%）
3.弧齒錐齒輪的彎曲強度比直齒高，它還用于高速傳動。
4.根據換向器的承載能力要求，有8種規格的換向器可選擇
5.箱體為立方體，箱體的六個面中都加工了安裝螺紋盲孔，使得換向器的安裝靈活、方便
6.箱體六個安裝面的安裝尺寸統一，弧齒椎齒輪換向器的公稱傳動比有1,1.5,2,3,4,5可選擇，大的傳動比須進行特殊設計。在速比為1:1時規定了弧齒椎齒輪的大端分度圓直徑，在速比為2:1范圍內可傳遞較大的功率（特殊設計），軸的支撐為兩只圓錐滾子軸承，若運轉條較好和有較好的輪齒接觸斑點，且保養適當，可實現正反方向運轉（訂貨時注明是否正反方向運轉）。
該系列換向器齒輪為弧齒椎齒輪；齒輪采用浸油潤滑；機體材料為灰鑄鐵；公稱傳動比為：SPL型為1,1.5,2,3,4,5；SPV型為1,1.5,2,3,4,5；SPS型為1.5,2
如果換向器的發熱功率大于換向器的許用熱功率，則需采用輔助冷卻措施，如增加散熱片、增加冷凝器、采用循環有強制冷卻等。采用這些措施需在訂貨中注明。
用途和適用范圍
該系列換向器適用于起重、運輸、冶金、礦山、化工、輕工等各種機械設備的傳動機構。其工作條件應符合下列要求：
1、高速軸**高轉速不大于1500r/min
2、工作環境溫度為-40～+50℃。低于0℃時，啟動前潤滑油應加熱。
