| 測量范圍 | 700Ω |
|---|---|
| 功能 | 置零 |
| 計量方式 | 理計 |
| 類型 | 電子臺秤,小臺秤,平臺秤,計重臺秤,計數臺秤,機械臺秤 |
| 用途 | 珠寶 |
| 秤臺尺寸 | 120*120mm |
| 面板材質 | 鋅合金 |
| 品牌 | 津梁 |
| 型號 | 津梁 |
| 加工定制 | 是 |
| 最大秤量 | 60kg |
| 最小秤量 | 100g |
產品簡介：
具有方便連接的柱式接線端子ww
可使用電位器快速調整角差
采用不銹鋼外殼
IP65防護等級
具有穩固的安裝支架

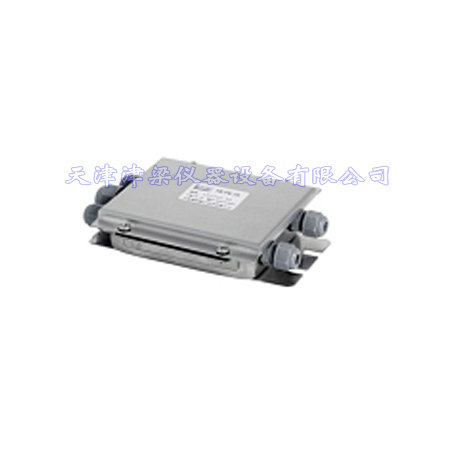

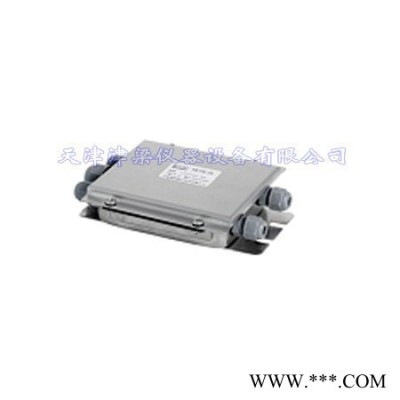

本接線盒適用于簡單快速把連接多個稱重傳感器到稱重電氣設備，配有高精度電位器，可以使用螺絲刀直接調節電位器，減小角差（不需要焊接其它獨立的電阻），不銹鋼外殼保證了接線盒**好的可靠性。
技術參數：
調整范圍
1.以350Ω傳感器為例：串聯式約為5%
并聯式約為3%
2.以700Ω傳感器為例：串聯式約為3%
并聯式約為2%
接線盒的使用方法及注意點：
1、稱重傳感器與接線盒的連接
將稱重傳感器的電纜線穿越秤臺，經密封接頭進入接線盒內，按照四芯或六芯電纜的不同色標，或經測量后按正負激勵電源、正負反饋、正負信號接到接線盒內對應的接線柱上。將傳感器剩余電纜用塑料扎帶綁好。
2、接線盒與稱重顯示儀表連接
將專用屏蔽電纜線一端經密封接頭進入接線盒內，各芯線接到接線盒內對應的接線柱上，另一端穿過金屬管焊接到對應于稱重顯示儀表的專用插頭上，以便插入稱重顯示儀表的插座上。
需要注意事項：
a.接線盒內的輸入、輸出線接好后，要擰緊、擰牢并密封接頭，放上干燥劑、做好防潮工作，然后才能固定接線盒盒板；
b.對不同的稱重傳感器，要根據不同的色標區分輸入、反饋、輸出，一定不要搞錯；
c.對不同的稱重顯示儀表，使用的稱重顯示插座、插頭形式不一樣，接法更不一樣，也不要搞錯。
