| 材質 | PP |
|---|---|
| 產地 | 天津 |
| 額定電流 | 10（A） |
| 額定電壓 | 220（V） |
| 接口類型 | SCSI |
| 類型 | 一開單控開關 |
| 品牌 | 津梁 |
| 型號 | jl |

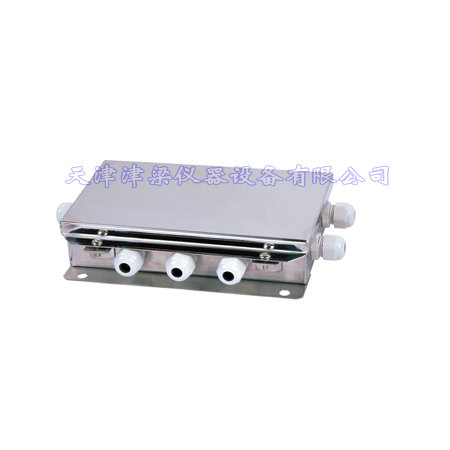

產品簡介：
具有方便連接的柱式接線端子
采用不銹鋼外殼
IP65防護等級
并聯式、串聯式可選
四線、六線、八線三種規格可選
采用高精度電位器，快速調整角差
接線方式為壓接、焊接可選（并聯式）
配有TVS管（18V）防浪涌沖擊（并聯式）
產品應用范圍：
使用3只傳感器以上的設備應該是反映釜之類的容器,接線盒的主要作用是匯總信號和調整角差,如果不用接線盒的話,信號可以正常接收,但做為多傳感器系統,每個傳感器的輸出可能會有一些差異,這**可以通過接線盒內的可調電阻進行調整使之達到平衡狀態。
技術參數：
調整范圍
1.以350Ω傳感器為例：串聯式約為5%
并聯式約為3%
2.以700Ω傳感器為例：串聯式約為3%
并聯式約為2%
接線盒的使用方法及注意點：
1、稱重傳感器與接線盒的連接
將稱重傳感器的電纜線穿越秤臺，經密封接頭進入接線盒內，按照四芯或六芯電纜的不同色標，或經測量后按正負激勵電源、正負反饋、正負信號接到接線盒內對應的接線柱上。將傳感器剩余電纜用塑料扎帶綁好。
2、接線盒與稱重顯示儀表連接
將專用屏蔽電纜線一端經密封接頭進入接線盒內，各芯線接到接線盒內對應的接線柱上，另一端穿過金屬管焊接到對應于稱重顯示儀表的專用插頭上，以便插入稱重顯示儀表的插座上。
有三點需要注意：
a.接線盒內的輸入、輸出線接好后，要擰緊、擰牢并密封接頭，放上干燥劑、做好防潮工作，然后才能固定接線盒盒板；
b.對不同的稱重傳感器，要根據不同的色標區分輸入、反饋、輸出，一定不要搞錯；
c.對不同的稱重顯示儀表，使用的稱重顯示插座、插頭形式不一樣，接法更不一樣，也不要搞錯。
