| 元器件品牌是否正品 | 是 |
|---|---|
| 價格是否可以?xún)?yōu)惠 | 是 |
| 是否有現貨 | 國標機箱機柜有現貨 非標機箱機柜成套配電箱需要定制 |
| 是否含運費 | 深圳市內滿一萬包送 |
| 表面處理 | 烤漆 |
| 材質 | 不銹鋼 |
| 產地 | 深圳 |
| 產品認證 | CCC |
| 額定電流 | 670A |
| 額定電壓 | 12（kV） |
| 額定頻率 | 50（Hz） |
| 結構形式 | 臺式 |
| 外殼材質 | 冷軋鋼板 |
| 外形尺寸 | 1600*600*400 |
| 執行質量標準 | 國標 |
| 殼體防護等級 | IP54 |
| 母線額定電流 | 630（A） |
| 品牌 | 上海人民 |

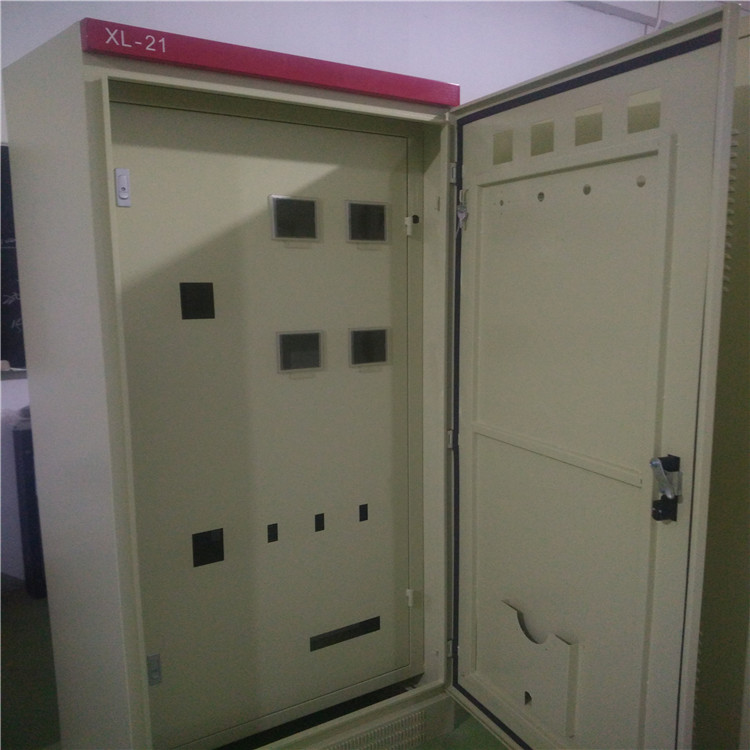

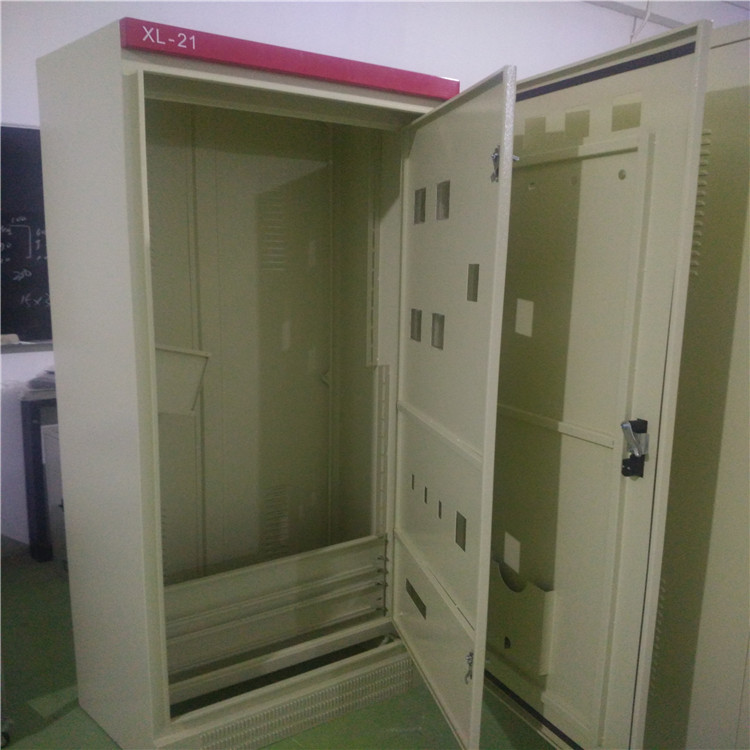

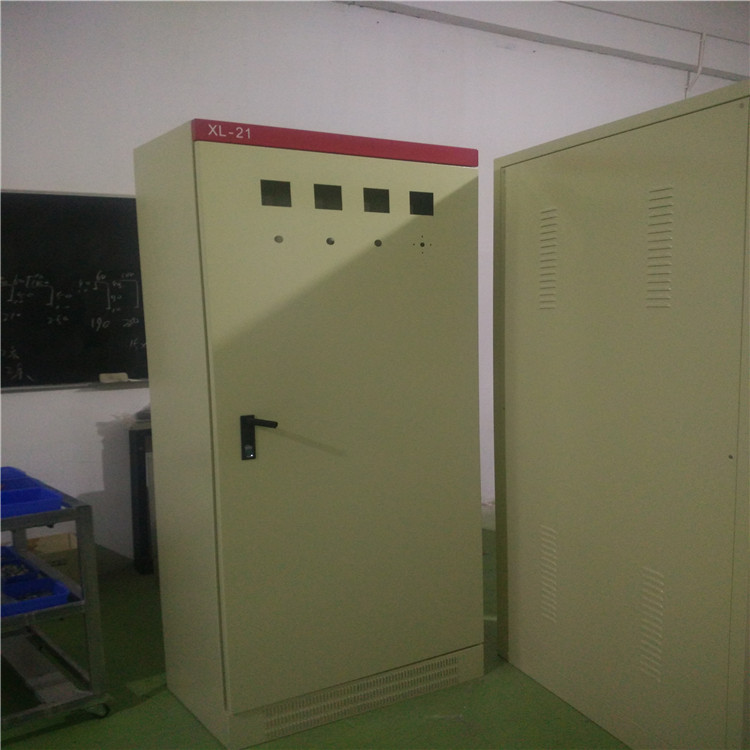

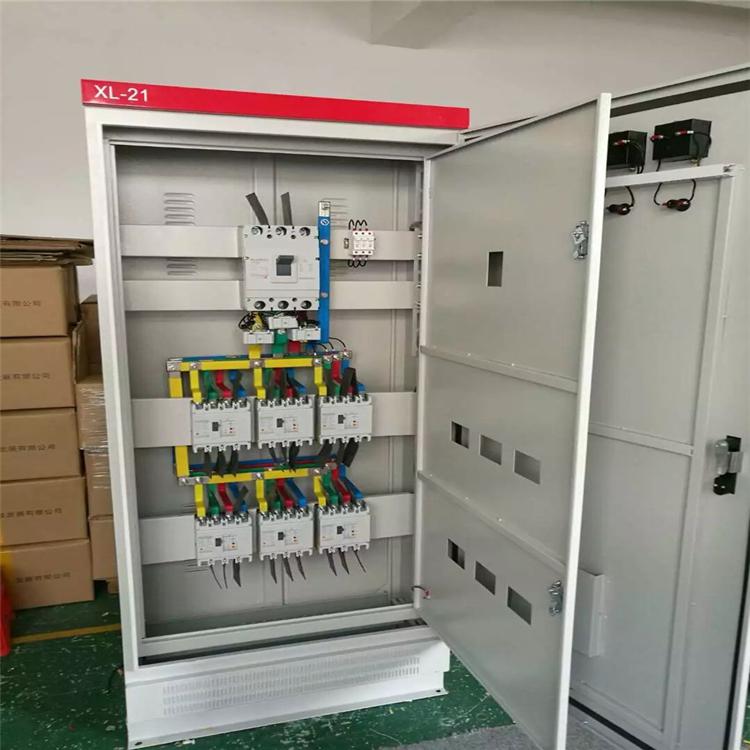

| 型號 | XL-21 |
| 加工定制 | 是 |
| 短路關合電流 | 200 |
| 物料編號 | 023 |

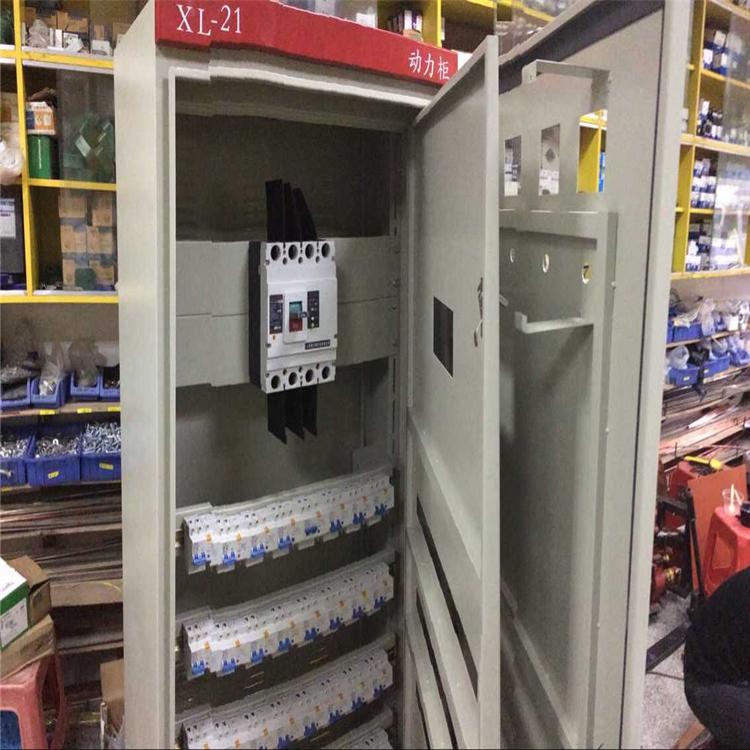

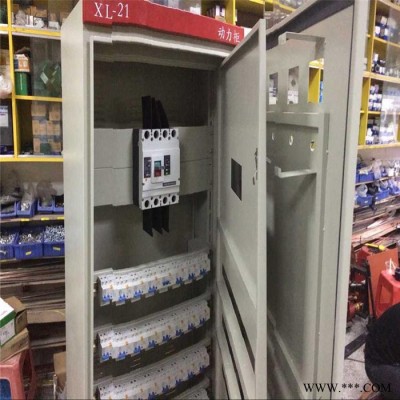

深圳市天御達電氣有限公司專業生產不銹鋼配電箱，控制箱，基業箱，動力配電箱，XL-21動力柜，GGD低壓柜、GCKD低壓抽出開關柜，PGL開關交流柜，進出線柜，大型配電柜，小型家用照明控制箱，戶外配電柜,戶外防雨箱,戶內配電箱，明裝配電箱，暗裝配電箱，電表箱，PZ30模數化終端箱，弱電箱，多媒體智能網絡箱,多媒體信息箱，家居布線箱，等電位端子箱,電話箱,電視箱，各類機箱機柜及定做非標箱，工地箱，一級電箱，二級電箱，三級電箱，網絡機柜，防爆箱，電表箱，溫控箱，水泵控制箱，排污控制箱，變頻控制箱，動力柜等。配電箱及配電柜適用于交流頻率50Hz~60Hz,額定工作電壓1000V及以下，額定電流至630A的單相二線，三相三線，三相四線的動力，照明及電動機控制電路的保護裝置，作工業和民用建筑，工礦企業建筑、高層大廈、車站、醫院、住宅等現代建筑配電裝置。型號及其含義正常工作條件及安裝條件1、溫度：周?chē)諝鉁囟炔怀^(guò)+40。C，周?chē)諝鉁囟鹊南孪逓?5。C; 2、濕度：**高溫度為+40。C時，空氣的相對濕度不超過50%;在較低的溫度下可以允許有較高的相對濕度，例如+20。C時達90%; 3、海拔:安裝地點的海拔不超過2000m；4、安裝類別：Ⅱ類；5、污染等級;3級;6、防護等級；IP30、IP44、IP54、IP55、IP65。
l 以上產品箱體材質可采用冷軋鐵板或不銹鋼生產，根據不同客戶的要求選料生產?。?br>l 客戶可采用來圖、來料加工、或我司代為設計等多種形式的合作??！
l 材質,尺寸大小,產品規格,工序要求,產品交期,嚴格按照客戶要求去做，本著客戶之上，誠信**的原則，不規格產品即可返工重做，保障客戶的利益！!
廠家**配電箱，可按工程圖紙訂做產品，**3C驗證，使用放心，柜體足厚不偷工減料，配件使用**品牌，使用持久，防銹防水防腐阻燃，電氣元件安裝可按照你的要求訂做，可生產國標非標
適用環境
裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380V(400)V、(600)V，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。裝置的基本組織形式見附圖1。
標準要求
裝置的設計符合下列標準
IEC439-1《低壓成套開關和控制設備》
GB7251 《低壓成套開關設備》
ZBK36001 《低壓抽出式成套開關設備》
使用條件
1 周?chē)諝鉁囟炔桓哂?40°C，不低于-5°C。24小時內平均溫度不得高于+35°C。 超過時，需根據實際情況降容運行。
2 戶內使用，使用地點地海拔高度不得超過2000m。
3 周?chē)諝庀鄬?duì)濕度在**高溫度為+40°C時不超過50%，在較低溫度時允許有較大的相對濕度：如+20°C是為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4 裝置安裝時與垂直面的傾斜度不超過5°，且整組柜列相對平整(符合GBJ232-82標準)。
5 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有的腐蝕的場所。
6 用戶有特殊要求時，可以與我公司協商解決。
主要參數
基本技術參數
主電路額定電壓(V) 交流380(400)、(660)
輔助電路額定電壓(V) 交流220、380(400) 直流110、220
額定頻率(Hz) 50(60)
額定絕緣電壓(V) 660(1000)
額定電流 (A) 水平母線 ≤4000
垂直母線（MCC） 1000
母線額定短時耐受電流(kA/1s) 50，80
母線額定峰值耐受電流(kA/1s) 105，176
工頻試驗電壓(V/1min) 主電路 2500
輔助電路 1760
母線 三相四線制
三相五線制
防護等級 IP30，IP40
