| 品牌 | 滕州萬合 |
|---|---|
| 型號 | YQ32--315T |

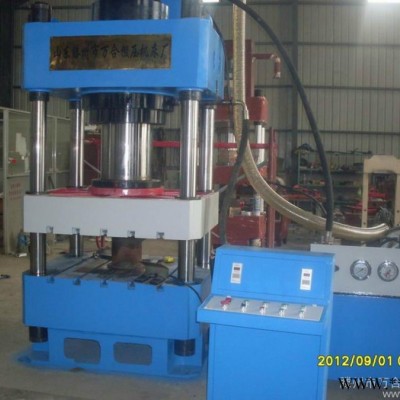

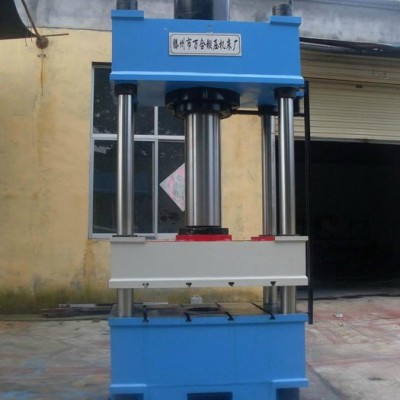

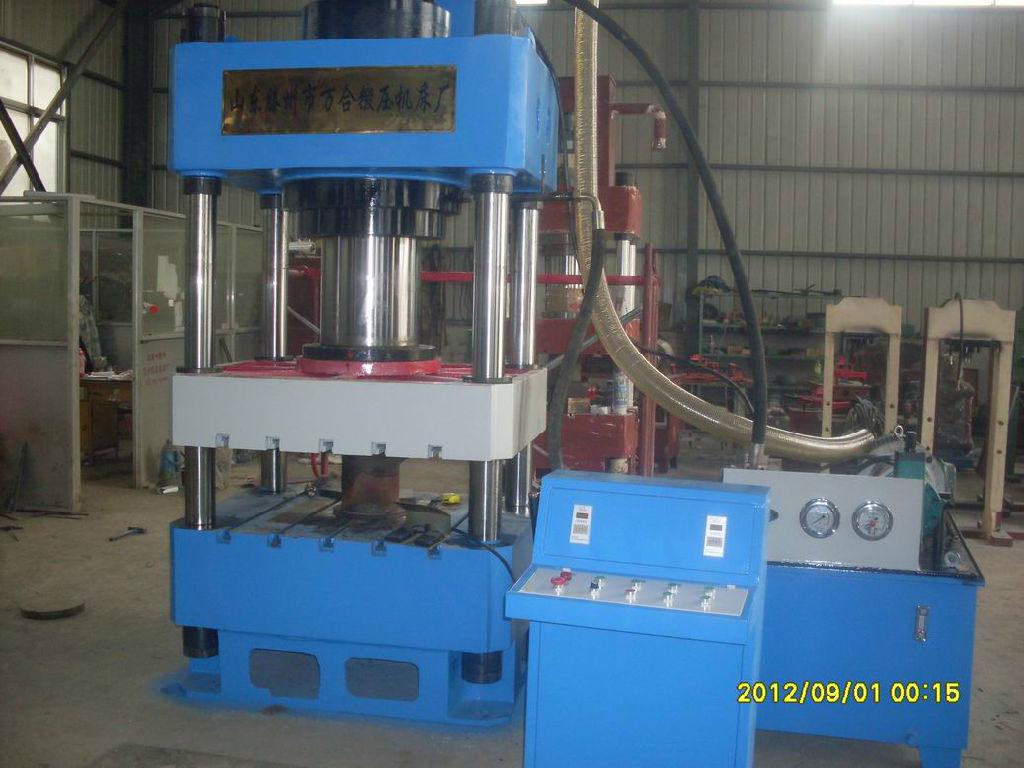

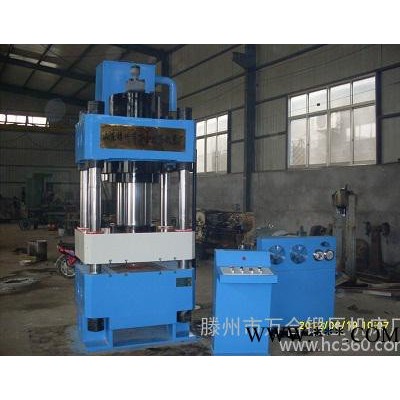

1、本機機身采用三梁四柱四螺母結構形式，具體由上橫梁、滑塊、底座、立柱螺母、液壓動力系統及電氣控制系統等部分組成，主機和液壓電氣系統通過高壓軟管聯系成一整體。
2、主機三梁采用鋼板焊接，通過回火時效處理。四立柱經高頻淬火后，電鍍硬烙。
工作臺面和滑塊的工作面上均應有T型槽，以方便固定模具。
3、主油缸為活塞缸結構，油缸密封應采用優質密封元件，缸筒內孔經過絎磨處理，活塞桿經過調質熱處理，磨削加工后電鍍硬烙。
4、液壓動力系統由泵站、油箱、液壓集成控制閥、壓力調節系統等組成。泵站主油泵須采用江蘇啟東提供的軸向柱塞泵。液壓控制系統采用山東液壓設備總公司生產的電磁閥，電氣系統控制部分采用德力西電器集中控制。
適用領域：本系列液壓機為一般用途液壓機，又稱為萬能液壓機，適用于金屬材料的拉伸，彎曲、翻邊、冷擠、沖裁等工藝，還適用于校正、壓裝、粉末制品、磨料制品壓制成形以及塑料制品、絕緣材料的壓制成形。
可選配附件：
沖裁緩沖裝置
移動工作臺光幕安全保護裝置
冷卻裝置換模具用浮動導軌和滾動托架
觸摸式工業顯示屏打料裝置（液壓式或機械式）
性能特點：
●框架式結構, 剛性好；精度高；四柱式結構簡單、經濟實用。
●液壓控制采用插裝閥集成系統，沖擊小、動作可靠，使用壽命長，泄漏點少。
●新型油缸密封元件，可靠性高，壽命長。
●拉伸、壓邊滑塊可連成一體，實現單動工藝動作。
可選配附件：1、沖裁緩沖裝置；2、觸摸式工業顯示屏；3、模具快速夾緊機構；4、PLC裝置
| 技術參數 | YQ32-100 | YQ32-150 | YQ32-200 | YQ32-250 | YQ32-315 | YQ32-315A | YQ32-315B | YQ32-400 | YQ32-500 |
| 公稱壓力 | 1000 | 1500 | 2000 | 2500 | 3150 | 3150 | 3150 | 4000 | 5000 |
| 液體最大壓力 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| 滑塊行程 | 260 | 300 | 350 | 350 | 400 | 600 | 600 | 600 | 600 |
| 最大開口尺寸 | 500 | 550 | 600 | 600 | 650 | 1000 | 1200 | 1000 | 1200 |
| 工作臺有效面積 | 640×550 | 640×550 | 630×650 | 700×650 | 700×700 | 1000×1000 | 1250×1160 | 800×800 | 1250×1160 |
| 工作臺外形尺寸 | 850×550 | 850×550 | 850×650 | 1000×650 | 1000×700 | 1330×1000 | 1660×1160 | 1150×800 | 1660×1160 |
| 立柱中心距(左右×前后) | 720×420 | 720×420 | 720×520 | 800×500 | 800×500 | 1120×780 | 1400×900 | 930×580 | 1400×900 |
| 工作臺高度 | 600 | 600 | 620 | 650 | 680 | 660 | 500 | 420 | 500 |
| 機器占地面積 | 1900×900 | 1900×900 | 1900×900 | 2150×900 | 2150×900 | 2650×1000 | 2850×1200 | 2650×1000 | 2850×1200 |
| 機器高度 | 1890 | 2020 | 2250 | 2320 | 2400 | 3120 | 3230 | 2980 | 3350 |
| 帶充液閥高度 |
|
|
|
| 2790 | 3450 | 3630 | 3320 | 3690 |
| 油泵(YCY14-1B) | 10 | 25 | 40 | 40 | 63 | 63 | 63 | 63 | 63 |
| 電機功率 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | 15 | 15 | 15 |
