一、用途

       一般用于煅冶爐及高壓強制通風，并可廣泛用于輸送物料、輸送空氣及無腐蝕性、不自燃、不含粘性物質之氣體。介質溫度一般不超過50℃（最高不超80℃） ，介質中所含塵土及硬質顆粒不大于150mg/m3。

二、型式
    本通風機為單吸入式，有No.4、4.5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16 共13個機號。
    風機的出口位置以機殼的出口角度表示。 “順” 、 “逆”均可制成 0°、  45°、90°、135°、180°、225°共六種角度。 風機的傳動方式為A式(No. 4~6.3) 和D 式(No. 7.1~16 ) 兩種。

三、結構
     No.4～6.3主要由葉輪、機殼、進風口 、支架等組成；No.7.1～16 主要由葉輪、機殼、進風口、傳動組等組成。

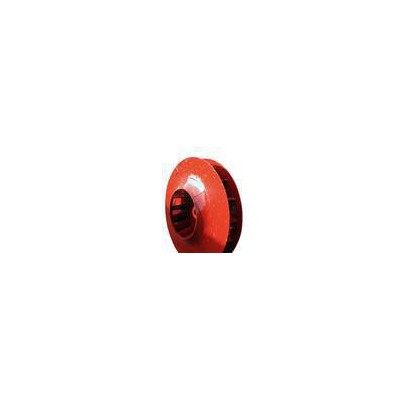

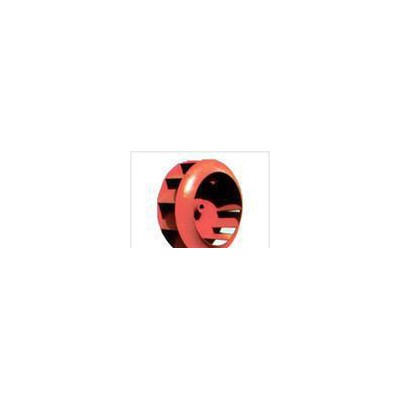

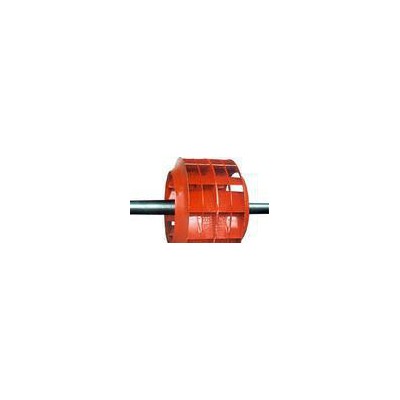

    葉輪：9-19 型風機葉片為 12 片，屬前向彎曲葉型。葉輪擴壓器外緣最高圓周速度不超過 140m/s.葉輪成型后經靜、動平衡校正，故運轉平衡。
    機殼： 用普通鋼板焊接蝸型殼整體。
    進風口： 做成收斂式流線型的整體結構，用螺栓固定在前蓋板組上。
    傳動組： 由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構，采用滾動軸承。
