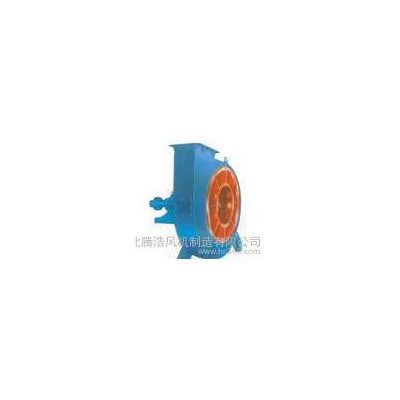

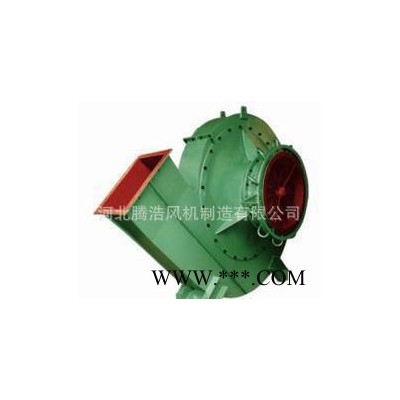

M6-31煤粉通風機 1、 用途 M6-31型煤粉通風機，適用于鍋爐煤粉的輸送，是結合用戶使用的實際情況開發的**產品，具有節約能源、效率高、噪聲低、氣體流動性好、性能曲線平坦、高效區寬廣、結構緊湊、維修方便等特點，一般溫度不得超過80℃，如性能合適，亦可用于其他方面。 2、 形式 1） 送風機制成單吸入形式。 2） 此種風機又可制成左旋轉或右旋轉兩種形式。 3） 風機出風口位置，以機殼的出口角度表示。 4） 風機傳動方式為D式，聯軸器傳動。 5） 產品全稱舉例如下： M6-31№16.5D右90° M6-31№16.5D右45° 3、 結構特點 a) 高效工況范圍寬，風機機號排列得密，容易選到高效工況點。 b) 流動穩定性好 該風機為后向葉片，流動穩定性好，電動機不易過載。 c) 耐磨性能好 該風機流動穩定性好，可減少氣流及介質對葉片的沖擊。 d) 防漏油軸承箱。采用搭接式甩油環將高速旋轉的軸承帶起的油甩至軸承箱內壁流回油池；半開式鋁質油封除方便檢修和防止摩擦事故外，可沿軸向增大阻力將部分稀油截回油池；外側壓盤根是將少量的稀油擋?。惠S承箱上部設有通氣塞減小了軸承箱里的微正壓，保證不漏油，防塵性能好。 e) 附件配套齊全 該風機配帶進出口管道側法蘭、聯軸器護罩及風機、電動機用地腳曙栓。 f) 關節式軸向調節門。該調節門導葉片支點處及調節桿均設有關節軸承，在運行及調節過程無“死點”，因而調節靈活省力，安全可靠，保證了執行機構不過載。 g) 風機制造及檢修所用胎具很少。 h) 采用**耐磨科研成果，提高風機使用壽命 專為風機研制的耐磨電焊條，通過磨損機的磨損試驗，比Q345材料提高3~5倍。該焊條操作時非常方便，母材不用加熱，用一般電焊機焊接即可成型。由于每個系統流程不同，磨損部位也不一樣，因而風機出廠前是一般部位堆焊（如用戶能提出準確的磨損部位，在出廠前亦可安排特殊部位堆焊），待現場運行一段時間后檢修時，再由用戶按實際磨損部位進行堆焊，來延長風機的使用壽命。 i) 強耐磨處理 如工況介質對風機磨損特別嚴重時，可專題協商采用噴涂、化學處理或用碳化硅、灰綠巖等材料進行特殊處理。 j) 該風機安裝及檢修方便。由于直葉片、平前盤或錐形圓盤及錐形進風口、直進風口，因而制造和維修非常方便，并可提供修理材料。 4、 性能與選擇 a) 風機的性能。風機的性能以風機的流量、全壓、主軸轉速，軸功率等參數表示。選擇曲線與性能表中所給出的性能。風機性能：t=70℃、大氣壓力Pa=101325Pa 、氣體密度ρ＝1.02Kg/m3空氣介質計算。 選擇曲線與性能表中性能均指調節葉片為全開0℃時的性能。訂貨時以性能表為準。風機性能試驗全壓值的偏差一超過設計全壓值的5%。 如風機使用條件與上述不符時，性能應按相關公式進行換算。 流量過多或不足時的處理。在使用時，常常發生流量過多或不足的現象，產生這種現象的原因很多，如果是在使用過程中發生流量時大時小的現象，主要是由于管網中的阻力時大時小。如果是在使用過程中，經過較長時間逐漸減少，主要是由于管網堵塞。 在風機新安裝后，進行正式運轉時**發生流量過大或不足現象的原因主要有下列幾點： ① 管網阻力實際值與計算值相差過大。 由一般管網特性方程式：P=Kq2，式中K—阻力系數。 如實際值K小于計算值K時，則流量增大，若實際值K大于計算值K，則流量減小。 ② 選擇時未考慮風機本身全壓值編差δP的影響，當風機實際全壓為正偏差時，則流量增大；為負偏差時，則流量減小。 在風機新安裝后開始正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除之； A、 利用調節門的開閉程度以調節流量。 B、 利用增減風機的轉速調節流量。 C、 利用調換新的壓力較高或低的風機以增減流量。 D、 改變管網阻力系數K以改變流量。 當調節門全開時，流量仍嫌過小。此時可設法改變管網使阻力系數減小以增加流量，也可增加風機轉速和調換壓力較高的風機，但轉速不得大于性能表中**大轉速。 5、 風機的安裝與使用 在安裝前首先應準備好安裝用材料及工具，并對風機各部分的機件進行檢查。對葉輪等更應特別細致檢查，如發現損傷，應該修好。 在安裝操作過程中必須注意下列幾點： 1、 在一些接合面上，為防止生銹、減少拆卸困難，應涂上潤滑脂或機械油。 2、 在上接合面的螺栓時，如有定位銷釘應先上好銷釘，再擰緊螺栓。 3、 檢查機殼及其他殼體內部，不應掉入的遺留的工具和雜物。 安裝要求 1、 安裝風機時，輸氣管道的重量不應加在機殼上，按圖紙校正進風口與葉輪之間的間隙尺寸，而且保持軸水平位置。 2、 安裝進風口管道時，可以直接利用進風口本身的螺栓聯接，此時進風口的固定是靠三個沉頭螺釘。 3、 出風口安裝成某一角度時，后圓盤適當?shù)匦D(zhuǎn)保持標牌在水平位置。 4、 風機安裝完后，用手或杠桿撥動轉子，檢查是否有過緊或碰撞的現象，在沒有這些現象時方可試轉。 風機所采用電機的功率系指在特定工況下，加上機械損失與應有的儲備量而言，并非出風口全開時所需的功率。如風機的出口或入口不接管路或未加外界阻力而進行空運轉，則電機也有燒毀的危險。為安全起見，應在風機的出口與入口管路中加上閥門，起動電機時將其關閉，運轉后將閥門慢慢開啟，達到規定工況為止，并注意電機電流量是否超過規定值。 6、 風機的維護 一、 風機維護工作制度 風機維護人員必須注意下列各點： 1、 只有在風機設備完全正常的情況下方可運轉。 2、 如風機設備在檢修后開動時，則需注意風機各部位是否正常。 3、 定期清除風機及氣體輸送管道內部的灰塵、污垢及水等雜質，防止銹蝕。 4、 對風機設備的修理，不許在運轉中進行。 二、 風機正常運轉中的注意事項 1、 如發現流量過大，不符合使用要求，或短時間內需要較小的流量，可利用節流裝置進行調節。 2、 在風機的開車、停車或運轉過程中，如發現不正?，F(xiàn)象時，應立即進行檢查。 3、 對檢查發現的小故障，應及時查明原因，設法消除或處理；如小故障不能消除，或發現大故障時，應立即進行檢修。 4、 除每次拆修后應更換潤滑油外，還應定期更換潤滑油。
