| 品牌 | 河北騰浩 |
|---|---|
| 加工定制 | 是 |
| 電機功率 | 132（w） |
| 風量 | 4777（m3/h） |
| 風壓 | 54526 |
| 噪聲 | 低噪聲 |
| 型號 | 各種型號 |
| 適用風機 | 離心風機、軸流風機 |
| 材質 | 16Mn、不銹鋼 |
| 用途 | 各個領域 |
| 風葉直徑 | 1000 |
河北騰浩風機制造有限公司

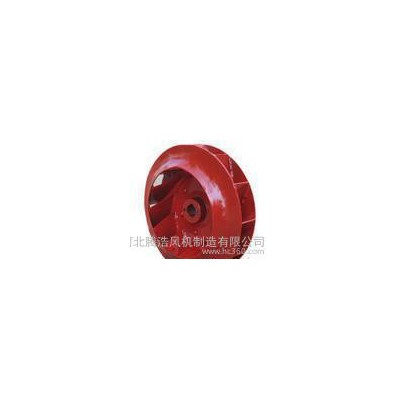

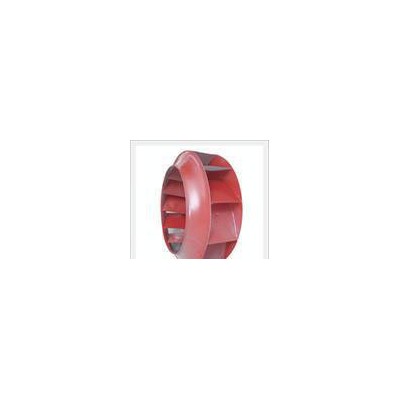

生產離心風機葉輪、不銹鋼風機葉輪、軸流風機葉輪
G（Y）4-73型風機
☆風機的用途
G4-73與Y4-73型鍋爐通、引風機適用于火力發電廠中2～670T/h蒸氣鍋爐的通、引風機系統。在無其它特殊要求時，G4-73亦可用于礦井通風及一般通風。
通風機輸送的介質為空氣**高溫度不得超過80°C；引風機輸送的介質為煙氣**高溫度不得超過250°C。
在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠使用情況除塵效率不得低于85%。
☆風機的型式
1、通風機與引風機制成單吸入、各有№8～28共12個機號。
2、從電機一端正視，葉輪順時針旋轉稱為右旋風機，以“右”表示；葉輪逆時針旋轉稱為左旋風機，以“左”表示。
3、風機的出負口位置，以機殼的出風口角度表示。
4、風機傳動方式為D式，均采用彈性聯軸器傳動。
5、產品全稱舉例如下：
G4-73№18D右90°
Y4-73№18D左0°
其中G、Y分別表示鍋爐通風機與鍋爐引風機。
☆風機的結構
風機主要由葉輪、機殼、進風口、調節站及傳動部分組成。
1、葉輪：由12片后傾機翼斜切型葉片焊接于弧錐形前盤與平板形后盤中間。由于采用了機翼型葉片，保證了風機高效率、低噪聲、高強度。葉輪經靜、動平衡校正，故運轉平穩。同一機號的通、引風機葉輪結構相同。
2、機殼：機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼作成三種不同形式：№8～12機殼作成整體結構，不能拆開。№14～16機殼作成兩開式?！?8～28機殼作成三開式。對引風機、蝸形板作了適當加厚以防磨損。
3、進風口：收斂、流線型進風口制成整體結構，用螺栓固定于風機入口側。
4、調節門：用以調節風機流量的裝置，軸向安裝在進風口前面。調節范圍由0°（全開）到90°（全閉）。調節門的搬把位置，從進風口方向看在右側，右旋風朵搬把由下往上推是由全閉到全開方向；左旋風機搬把由上往下拉是由全閉到全開方向。
為使調節門各部分正常工作，必須搞好潤滑。對通風機的調節門，采用鈣鈉基潤滑脂潤滑。對引風機，因氣體溫度較高，潤滑脂采用二硫化鉬高溫（260°C）潤滑脂，高溫運轉時仍能保證潤滑作用，№16以上風機在螺塞處加干油。
5、傳動部分：傳動部分的主軸由**鋼制成，本風機均采用滾動軸承。軸承箱有兩種形式：№8～16用整體的筒式軸承箱；№18～28用二個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位批示器（僅引風機）。潤滑油采用30號機械油，油量按油位標志實施，№8-16整體筒式軸承箱如何采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽互通情予已制。引風機備有水冷卻裝置，因此，須加裝輸水管。耗水量隨氣溫不同而異，一般按0.5～1m3/h考慮。
| 機號 | 電機功率kw | 全壓pa | 流量 m3/h |
| 8D～29.5D | 5.5～1600 | 343～7218 | 15229~810000 |
| 20F～31.5F | 160～2000 | 1510～8720 | 121000～878200 |
我公司生產的軸流、斜流、離心、防爆、高溫、防腐等高、中、低壓風機及消音、除塵凈化設備，廣泛應用于鍋爐鼓引、礦山通風、化工、冶金、制藥、電力、紡織、造紙、水泥、陶瓷、隧道、建筑、物料輸送、糧庫通風、溫室大棚等各個領域。
我公司堅持**、價格合理、服務**、誠信為本的宗旨，竭誠為新老客戶提供**的服務。
