| 最大加工速度 | 120mm/min |
|---|---|
| 工作臺行程（X*Y） | 320*400mm |
| 執行質量標準 | 國標 |
| 最大加工電流 | 30A |
| 最大承重 | 300kg |
| 最大切割厚度 | 400mm |
| 表面粗糙度 | 0.8um |
| 產地 | 江蘇 |
| 工作臺面尺寸 | 430*540mm |
| 加工精度 | 0.005 |
| 售后服務 | 保修一年 |
| 適用行業 | 航空 |
| 工作油糟尺寸 | 400*200 |
| Z軸行程 | 400mm |
| 品牌 | 中谷 |
| 型號 | 數控電火花穿孔機 |
| 控制箱重量 | 200kg |
| 加工電流 | 30A |

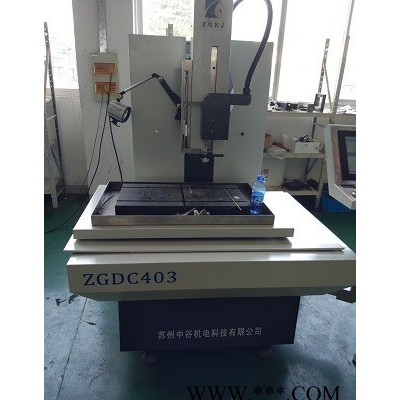

ZGDC403
三軸數控電火花高速穿孔機 EDM DRILLING MACHINE
一．綜合特性 Specifications
| 型號Type | ZGDC403 | |
| 1 | 工作臺尺 | 550*360mm |
| 2 | 工作臺行程 | 400*300 |
| 3 | Z軸行程 | 370mm |
| 4 | W軸行程 | 300mm |
| 5 | 工作臺面至導向器最大距離 | 400mm |
| 6 | 電極夾持范圍 | Φ0.035~Φ3.0mm |
| 7 | 最大工件重量 | 300kg |
| 8 | X Y軸最大移動速度 | ≥2000mm/min |
| 9 | X Y Z驅動 | 日本富士交流伺服電機 |
| 10 | 最小移動當量 | 0.001mm |
| 11 | 移軸控制方式 | 電子手輪 |
| 12 | 輸入輸出接口 | USB LAN RS-232 |
| 13 | 控制方式 | 工業計算機控制卡 |
| 14 | 屏幕顯示 | 15″LCD觸摸屏 |
| 15 | 編程方式 | MDI CAD 列表 |
| 16 | 螺距補償 | 有 |
| 17 | 定位精度 | 0.012 |
| 18 | 重復定位精度 | 0.006 |
| 19 | 工作液壓力 | 0-10Mpa |
| 20 | 工作液種類 | 純水 |
| 21 | 最大加工電流 | 30A |
| 22 | 最大加工效率 | 30-120mm/min |
二．性能特點 Features
l 高性能床身 打孔精度明顯提高
l 采用工業級PC控制器 采用當前主流操作系統
l 控制器可保存程式 無加工孔數限制

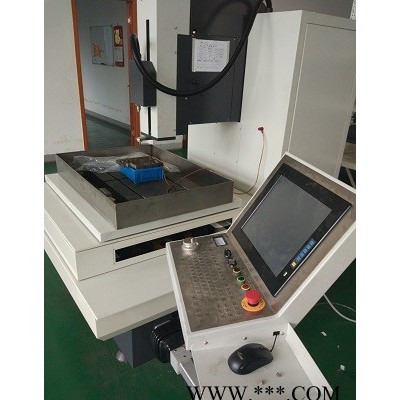

l 觸摸屏操作
l 手搖編碼器移軸
l 網絡傳輸數據
l 一體機設計 精密孔加工
