| 產品類型 | 全新 |
|---|---|
| 重量 | 5500（kg）kg |
| 三軸行程(X*Y*Z) | 800*500*500mm |
| T型槽尺寸(寬*數量) | 3-18*32 |
| 安裝方式 | 立式 |
| 定位精度 | ±0.01 |
| 動力類型 | 電動 |
| 類型 | 立式加工中心 |
| 售后服務 | 整機保修一年 |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 作用對象 | 五金 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 品牌 | 旺磐/hyfair |
| 型號 | HFC-850 |

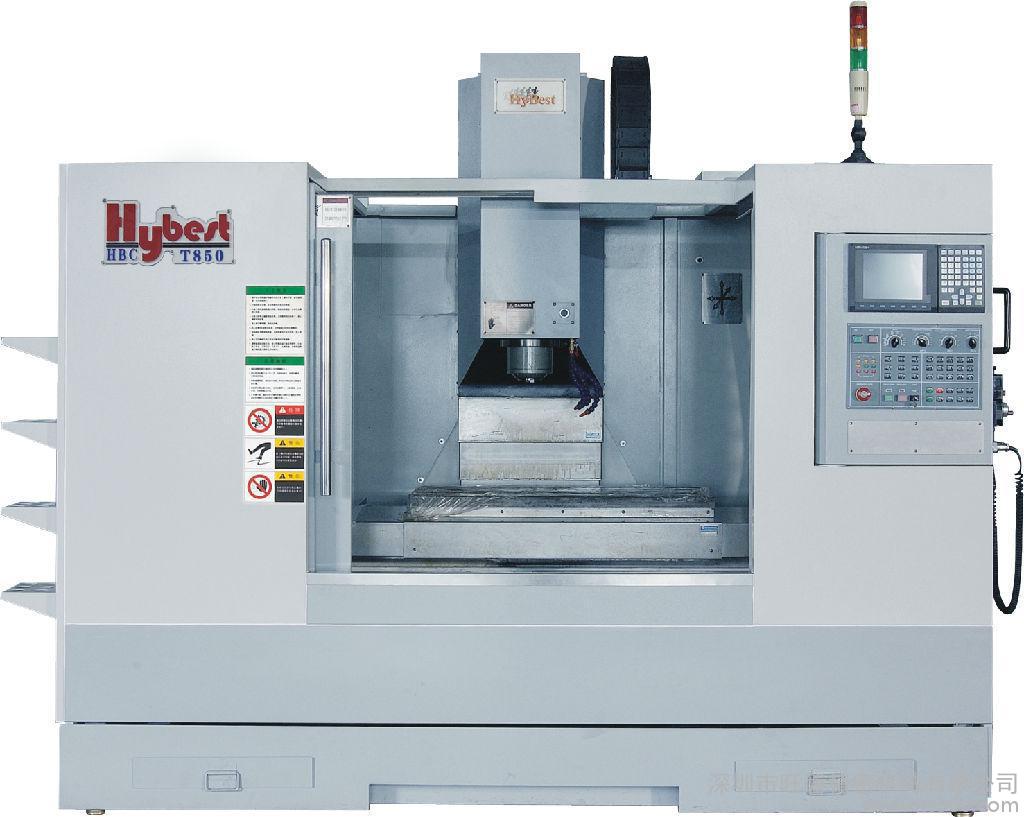

加工中心展示
加工中心名稱
旺磐CNC加工中心
加工中心型號
HBC-T850
*T：代表硬軌 *L：代表線軌 *H：代表高速
加工中心特點
@機體皆采用箱型結構，抗變形能力特性佳
@主軸套采用精密級主軸專用軸承，精度及穩定性皆優
@精密滾珠軸承采用雙螺帽，每軸兩端支持座共采用五個滾珠螺桿專用軸承加以預位，以確保熱膨脹時之精密度
@押送采用高密連軸器直接傳動減少傳動間隙
@X、Y軸采用高精度線性滑軌，Z軸采用超負荷型硬軌，使位移精度及耐用性更為提高
@三軸方向均采用全密閉式山形伸縮覆蓋，封閉性及排屑性均屬上乘
@所有潤滑系統均于機體外封蓋以密閉維修檢視方便
@機臺采用油水分離設計，并設有廠油收集箱，避免與切削油混合，以免影響切削油品質
加工中心參數
| 項目 | 單位 | HBC-T850 |
| 工作臺面尺寸 | mm | 1000*500 |
| 左右行程(X) | mm | 800 |
| 前后行程(Y) | mm | 500 |
| 上下行程(Z) | mm | 500 |
| 主軸鼻端至工作臺距離 | mm | 105-655 |
| 主軸中心至立柱面距離 | mm | 550 |
| T形槽規格 | | 3-18*32 |
| 主軸轉速 | r/min | 50-8000 |
| 主軸錐孔 | | BT40 |
| X,Y,Z軸驅動電機功率 | Kw | 2 |
| 伺服主軸額定功率 | Kw/Hp | 7.5 |
| 三軸伺服電機連接方式 | | 直連 |
| 快速進給速度 | mm/min | 12000 |
| 切削進給速度 | mm/min | 6000 |
| 定位精度 | mm | ±0.005 |
| 重復定位精度 | mm | ±0.003 |
| 電源容量 | KVA | 25 |
| 外觀尺寸(長*寬*高) | mm | 3000*2400*2500 |
| 冷卻泵 | | 標配 |
| 刀具最大重量 | kg | 6 |
| 機械重量 | kg | 5500 |
| 氣壓要求 | kg/cm2 | 5.5-7.5 |
| 工作臺承重 | kg | 800 |
| 控制器(選配) | 三菱M70A/Siemens系統/Fanuc系統 | |
*由于不斷研發改進，以上數據均已實際參數為準*
加工中心保修
保修說明：凡在我司購買產品的，均享有一年的保修期(自購機之日起計算)
a.在保修期內，因產品本身質量引起的故障，請顧客持保修卡正本或購機發票傳真至我司的維修中心享受保修服務 b.不接收由于自行改裝或加裝其他功能后出現故障的機器 c.維修時須由維修中心的負責人核對機器編號和主軸編號 d.保修卡不得涂改，否則以作廢處理 請妥善保管保修卡，遺失不補以下情況恕不免費維修
a.無保修卡及有效發票 b.由于墜落、擠壓、進水，受潮及人為造成的損壞 c.由于水災、火災、雷擊等自然災害造成的損壞 d.不按照產品說明書的維護說明引起的產品故障 e.由非我司授權的維修中心維修過的機器 f.消耗品不在保修范圍內 g.產品上表明的型號、編號已經更改刪除、移動或不可辨認 h.以上所列，若有變更，以本公司新制定的有關規定為準
