| 干燥時(shí)間≤ | 4小時(shí) |
|---|---|
| 總固含量≥ | 80 |
| 包裝規(guī)格 | 30KG/桶 |
| 包裝 | 桶裝 |
| 保質(zhì)期 | 12個(gè)月（個(gè)月） |
| 表干時(shí)間 | 0.1小時(shí) |
| 產(chǎn)地 | 江蘇 |
| 功能 | 重防腐涂料 |
| 供貨地 | 華東地區(qū) |
| 類型 | 丙烯酸防腐涂料 |
| 耐水性 | 強(qiáng) |
| 顏色 | 灰色 |
| 用途 | 金屬防腐涂料,汽車防腐涂料,船舶防腐涂料,管道防腐涂料 |
| 品牌 | 吉人 |
| 單件凈重 | 25kg,20kg |
| 按溶劑類型分 | 油性漆 |
| 每公斤涂刷面積(兩遍) | 3㎡ |
| 理論使用年限 | 15年 |
J4320冷鍍鋅產(chǎn)品說明書
顏 色：灰色。
組 成：由高含量高純度的鋅粉和適量的特種高分子聚合物調(diào)配而成的，具有優(yōu)于熱鍍鋅的涂膜防腐漆。
主要特性：
? 優(yōu)異的陰極保護(hù)作用，避免受保護(hù)的鋼鐵被銹蝕，具有長(zhǎng)效防腐功能。 ? 形成的鋅保護(hù)膜中，層層重疊的片狀結(jié)構(gòu)，大大提高涂層防腐密實(shí)性能，屏蔽能力強(qiáng)，優(yōu)于熱鍍鋅和無(wú)機(jī)富鋅涂層。 ? 涂膜具有優(yōu)良的耐侯性能和抗紫外線老化性能，雙重保護(hù)作用，有熱浸鍍鋅的優(yōu)點(diǎn)而克服了其不足，防護(hù)能力更強(qiáng)。 ? 漆膜對(duì)水、酸、堿等化學(xué)腐蝕介質(zhì)具有優(yōu)異的抗腐蝕性能，其耐鹽霧性能可達(dá)5000小時(shí)以上。 ? 鋅膜表面可單獨(dú)作為防護(hù)涂層，也可以多種重防腐涂料涂復(fù)，配套性好。 ? 單組份包裝，施工方便，干燥性快，漆膜附著力強(qiáng)，耐磨性好，耐沖擊性強(qiáng)。用 途：用于鋼鐵表面、大型鋼結(jié)構(gòu)防腐，如鋼鐵橋梁、鐵塔、鋼結(jié)構(gòu)支架、地下管道、電力、機(jī)械設(shè)備、冶金、水閘、車輛、船舶、港口設(shè)施、海上平臺(tái)、石油化工等鋼鐵結(jié)構(gòu)表面的防腐和裝飾。
質(zhì)量標(biāo)準(zhǔn)：
| 項(xiàng) 目 | 技 術(shù) 指 標(biāo) | ||

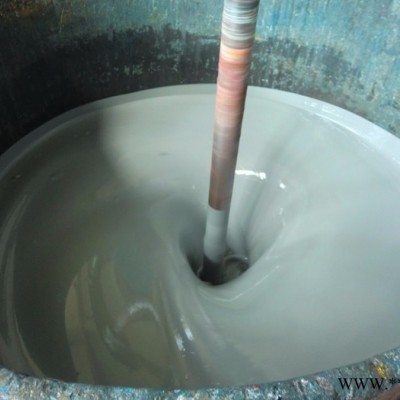

| 油漆外觀 | 具有觸變性的粘稠液體 | ||
| 漆膜外觀 | 灰色，平整 | ||
| 干燥時(shí)間（25±1℃） | 表干，min | ≤ | 30 |
| 實(shí)干，h | ≤ | 24 | |
| 固體含量，% | ≥ | 80 | |
| 干膜鋅含量，% | ≥ | 96 | |
| 柔韌性 ，mm | ≤ | 2 | |
| 附著力（劃圈法），級(jí) | ≤ | 1 | |
| 耐沖擊性， kg.cm | ≥ | 50 | |
基本參數(shù)：密 度 約2.70g/cm3 理論用量 470g/m2（100μm干膜計(jì)）
濕膜厚度 170μm 干膜厚度 100μm
閃 點(diǎn) 28℃
復(fù)涂間隔時(shí)間：
| 底材溫度 | 15℃ | 25℃ | 30℃ |
| ** 短 | 24h | 16h | 12h |
| ** 長(zhǎng) | 無(wú)限制 | 無(wú)限制 | 無(wú)限制 |
表面處理：鋼鐵表面噴砂處理至GB8923-88Sa2.5級(jí)，粗糙度；40～70μm
施工參數(shù)：
手工刷涂、輥涂 空氣噴涂 無(wú)氣噴涂
專用稀釋劑（用量比%） 0～5 5～10 0～5
噴出壓力Mpa 0.3～0.4 12.0～16.0
噴嘴孔直徑mm 1.5～2.5 0.48～0.63
保質(zhì)期：在正常儲(chǔ)運(yùn)條件下，自制造之日起12個(gè)月。
安全事項(xiàng)：1、施工場(chǎng)所適當(dāng)通風(fēng)；
2、施工場(chǎng)所和鄰近區(qū)域嚴(yán)禁煙火；
3、使用防爆電器設(shè)備；
4、嚴(yán)禁金屬撞擊；
5、防止靜電積累；
6、穿戴必要的防護(hù)用品；
7、避免吸入漆霧，避免皮膚接觸漆料和稀釋劑等；
8、如果眼睛不慎濺入漆料，應(yīng)使用大量清水沖洗，并及時(shí)**醫(yī)；
9、妥善處理空漆桶和剩余漆料，避免污染環(huán)境；
10、根據(jù)現(xiàn)場(chǎng)具體情況，采取一切其他必要的安全和消防措施。
