| 電壓比 | 0-250V |
|---|---|
| 電源相數 | 三相 |
| 冷卻方式 | 自然冷式 |
| 頻率特性 | 中頻 |
| 外形結構 | 立式 |
| 效率 | 98% |
| 鐵心形狀 | 環型 |
| 冷卻形式 | 干式 |
| 防潮方式 | 開放式 |
| 品牌 | 茂銳 |
| 型號 | 30KVA |
| 繞組形式 | 自耦 |
| 鐵心形式 | 環形 |

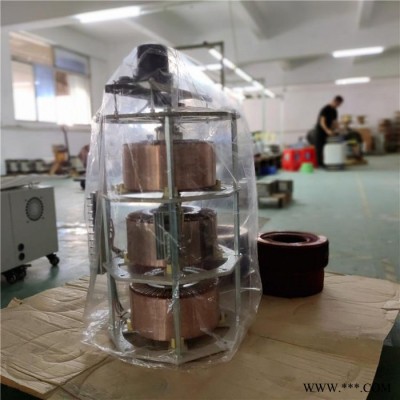

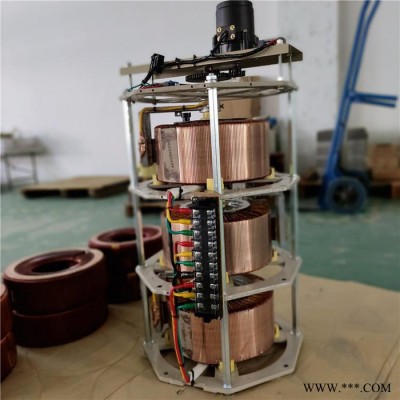

調壓器簡介

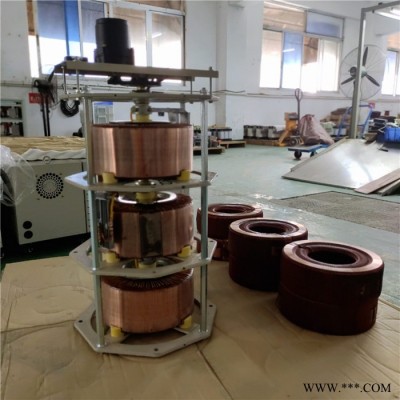

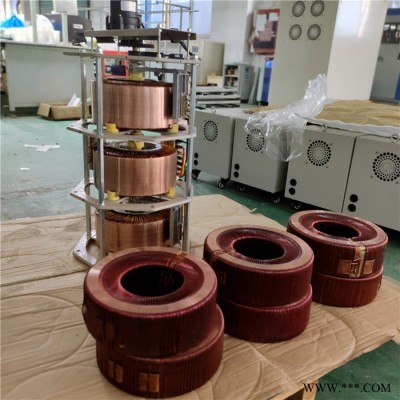

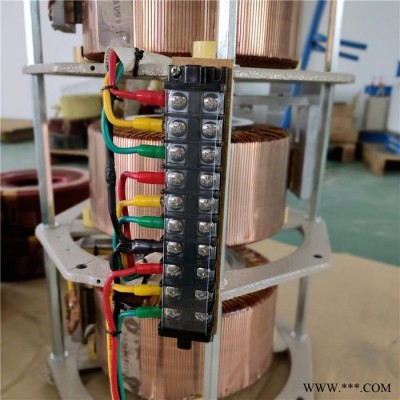

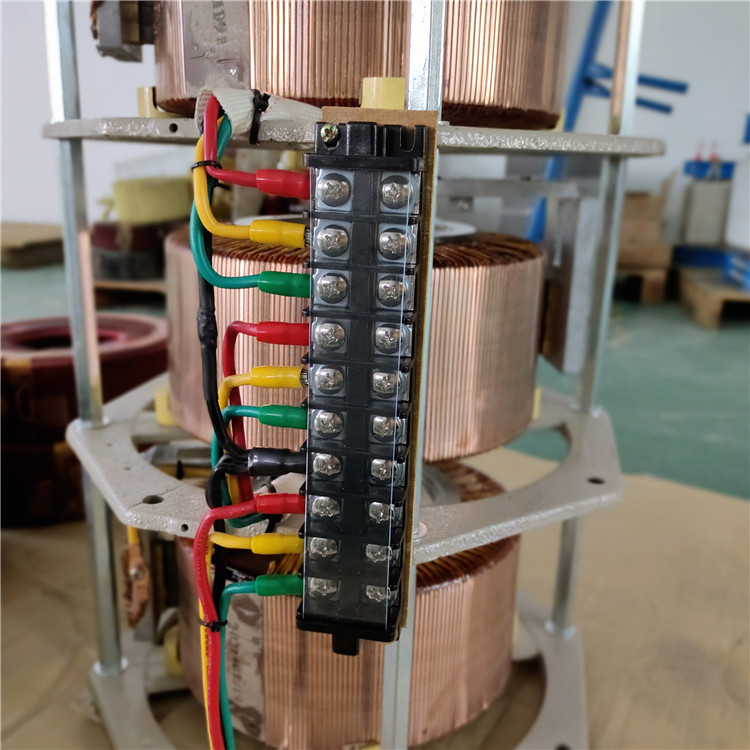

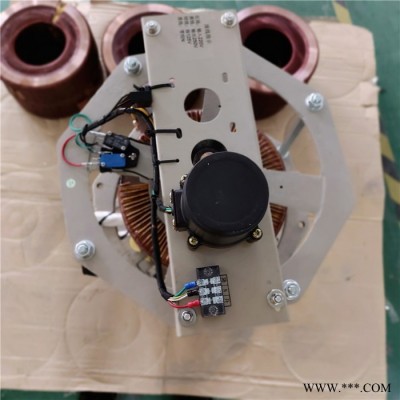

實驗中所用的它能在0~250V范圍內連續調節輸出電壓。在硅鋼片卷制成的環形鐵芯上，用高強度漆包線繞制的線圈兼作初級和次級線圈。線圈的一端連接接線柱1、4，它是輸入、輸出的公共端。在整個線圈匝數的11/25和22/25處有兩個抽頭，分別跟接線柱2、3連接。緊壓在線圈上的滑動電刷跟接線柱5連接。使用交流220V的電源時，輸入線接在1、3兩端。使用交流110V的電源時，輸入線接在1、2兩端。整個線圈獲得每匝相等的匝間電壓值。旋轉面板上的手輪，滑動電刷在線圈上的位置發生變化，改變耦合匝數**能在接線柱4、5之間得到0~250V的不同輸出電壓。接觸式調壓器效率高，波形和調壓特性好，使用方便。
