產地	中國
產品等級	優級品
封裝	QFN
銷售方式	品牌經銷
品牌	Gc
型號	4931

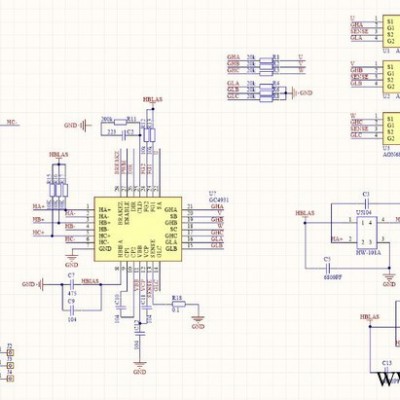

GC4931F/S 是一款三相無刷直流電機預
驅動芯片。 芯片可以驅動N型功率MOSFET，
高電源到 36V。芯片狀態切換邏輯受三個
相位差為 120°的霍爾輸入確定。
芯片集成固定衰減時間的脈沖調制來控
制電流并且抑制勵磁涌流；堵轉保護時間可
調；過溫保護，過壓監測，同步整流等等。
其中內置的同步整流器通過在衰減周期內，
打開合適的低內阻的開關管以取代反向續流
二極管來降低功耗。當芯片監測到過壓時芯
片會關斷同步整流以減小變化電流引起的電
源電壓波動。
GC4931F/S 的邏輯輸入腳有使能控制
（ENABLE），方向控制（DIR），剎車控制
（BRAKE）；邏輯輸出腳有 FG1，F(xiàn)G2 與霍
爾信號對應，可以用來監測轉動速度。
芯片工作溫度從-20~105℃。封裝形式采

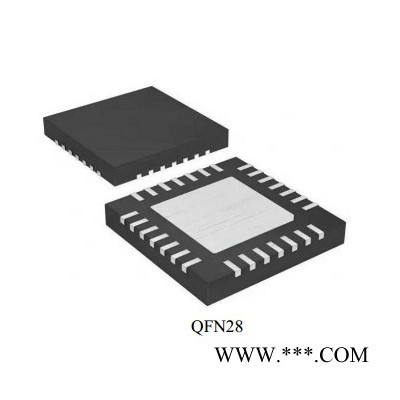

用 5mmx5mm 的 QFN 28 腳，底部有散熱片。
GC4931F 工作電壓低至 4.7V，GC4931S
低工作電壓在 7V.
