| 輸入電壓 | 220（V） |
|---|---|
| 垂直承重 | 100（kg） |
| 水平承重 | 150（kg） |
| 盤面尺寸 | 350（mm） |
| 盤面轉速 | 7（RPM/min） |
| 傾斜范圍 | 0---90（°） |
| 外形尺寸 | 350MM（mm） |
| 重量 | 70KG |
| 產品別名 | 變位機,自動焊接轉盤 |
| 類型 | 變位機 |
| 是否標準件 | 是 |
| 品牌 | 卡博 |
| 型號 | WHP-2 |
| 產品圖片 |
                        |
| 產品概述 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一、安全注意事項
1、本設備須有良好的接地。
2、本設備工作電壓為AC 220V/50HZ，切勿接入其他電壓電網，否則會使設備無法正常工作或燒毀控制箱內部電器。
3、本設備控制箱內部有電，非專業人員不得擅自打開，以免有觸電危險。
二、產品概述
本產品主要針對各種金屬產品圓周焊接的一種輔助設備。它主要是將規則圓周焊的產品以夾具固定于轉盤的盤面同一圓心上，再配以焊接設備而進行圓周焊接。本機操作簡單，穩定性能好，移動方便，是圓周焊的理想設備。 三、設備的結構及工作原理

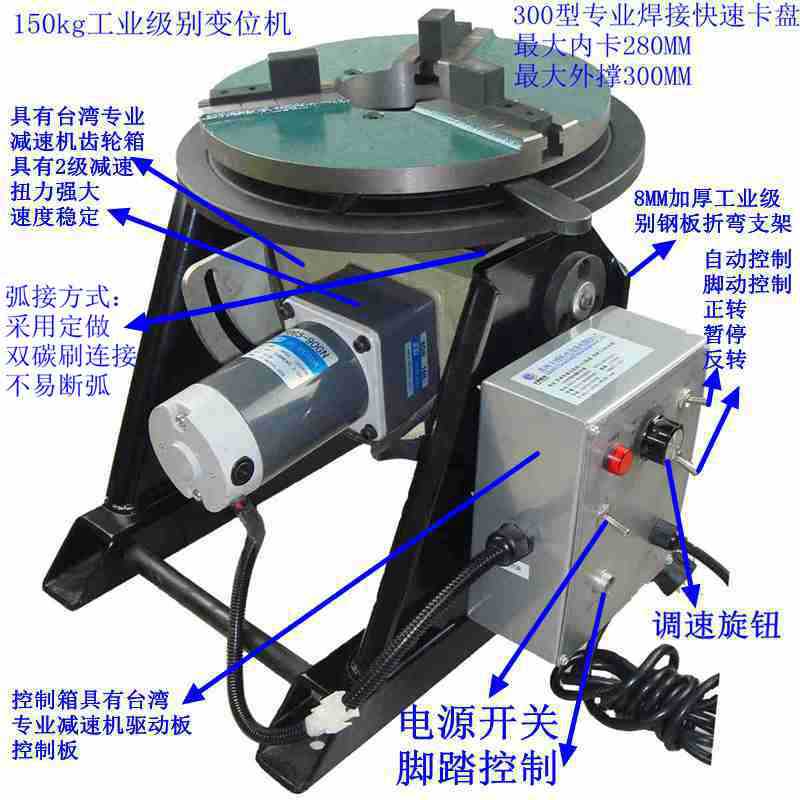

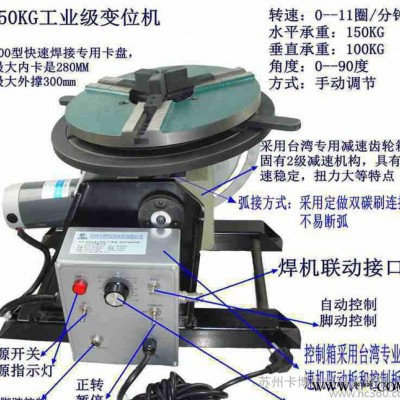

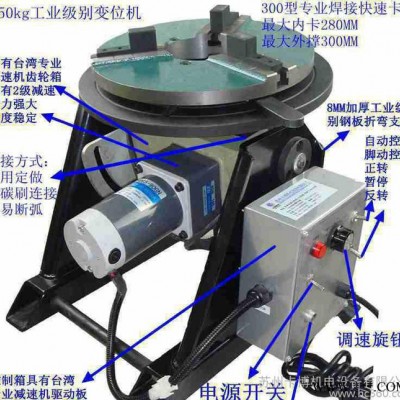

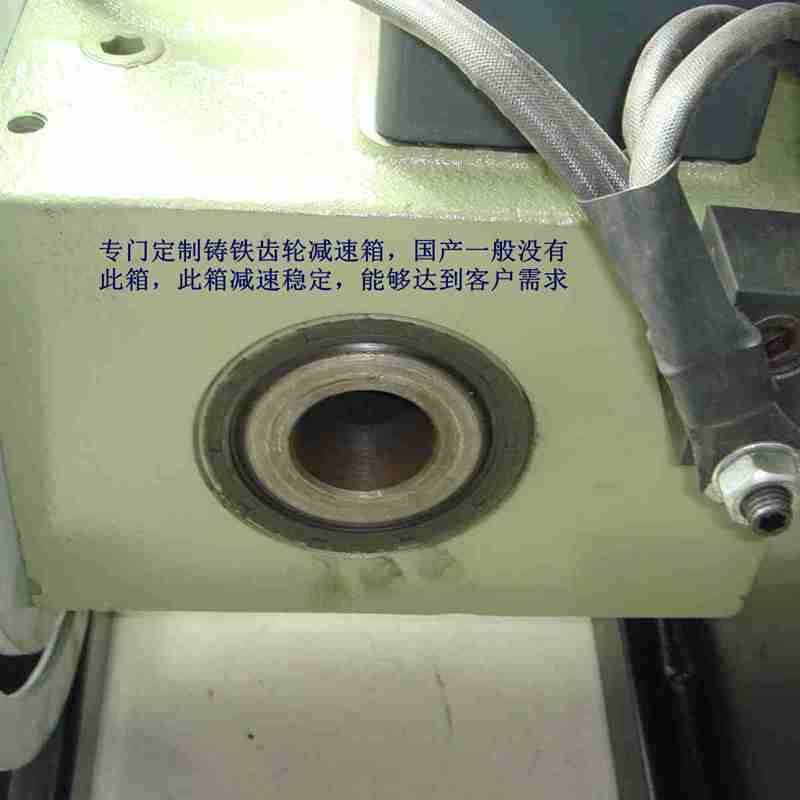

本機主要以電器控制箱、左右側板、法蘭盤、驅動箱體、蝸輪蝸桿、手動鎖緊裝置、驅動馬達、減速機、接地裝置幾個主要部分組成。

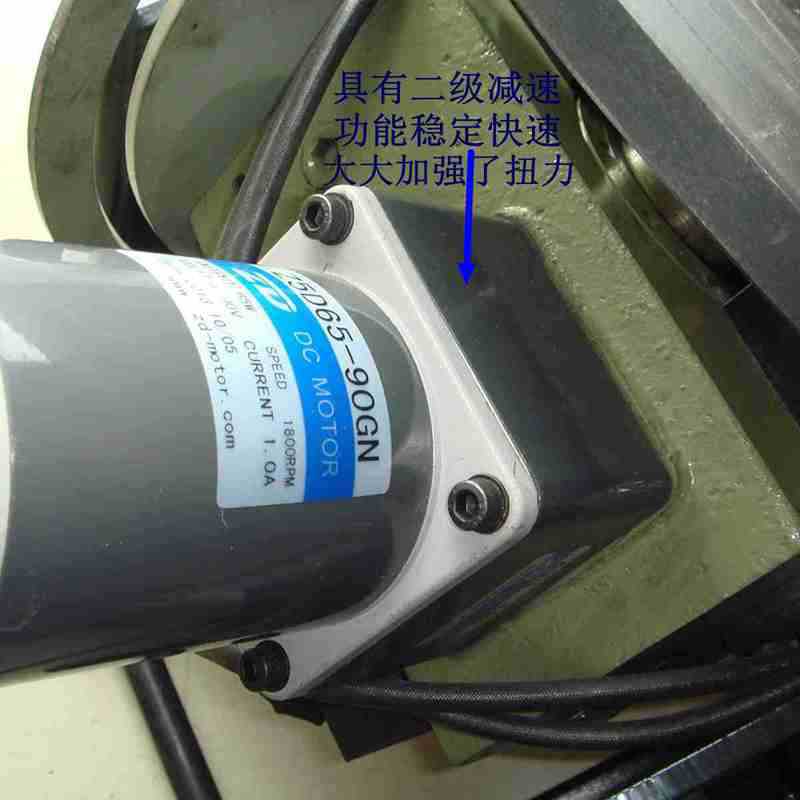

1、本機采用臺灣進口的直流馬達（具剎車功能），無慣性定位的問題。
2、本機轉盤軸心采用中心軸承孔設計

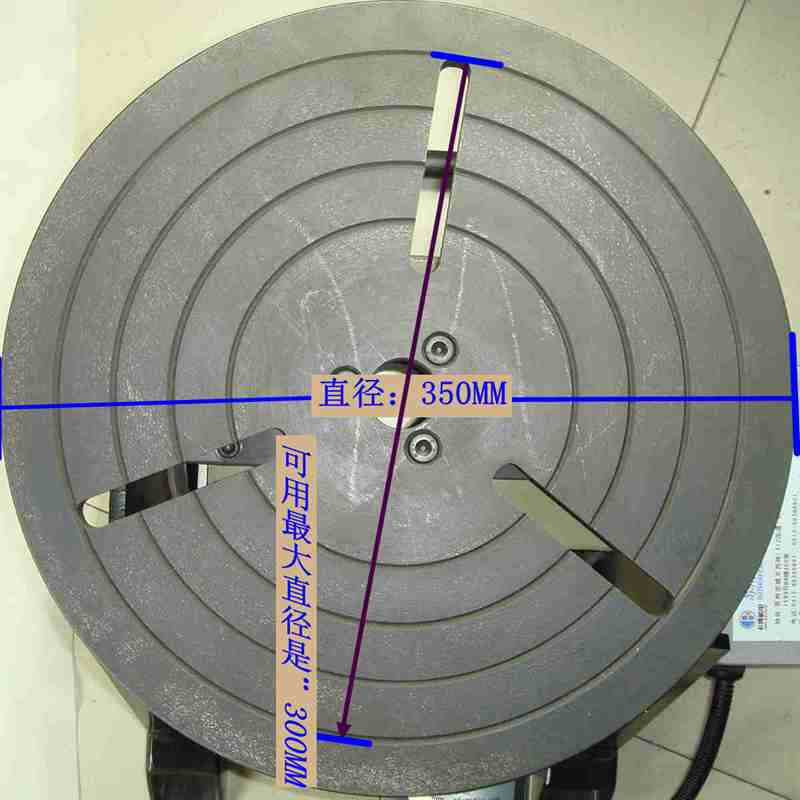

3、盤面采用球墨鑄鐵，具有不變形、中間配有裝夾具時用的卡槽。
4、本機盤面傾斜機構采用蝸輪蝸桿設計，角度調整容易，傾斜角度準確。

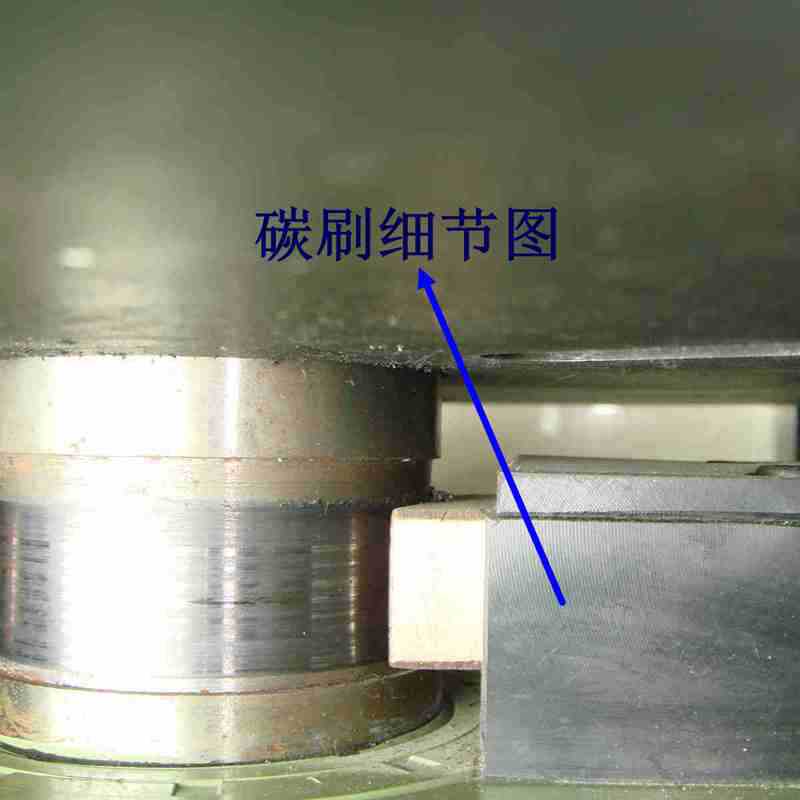

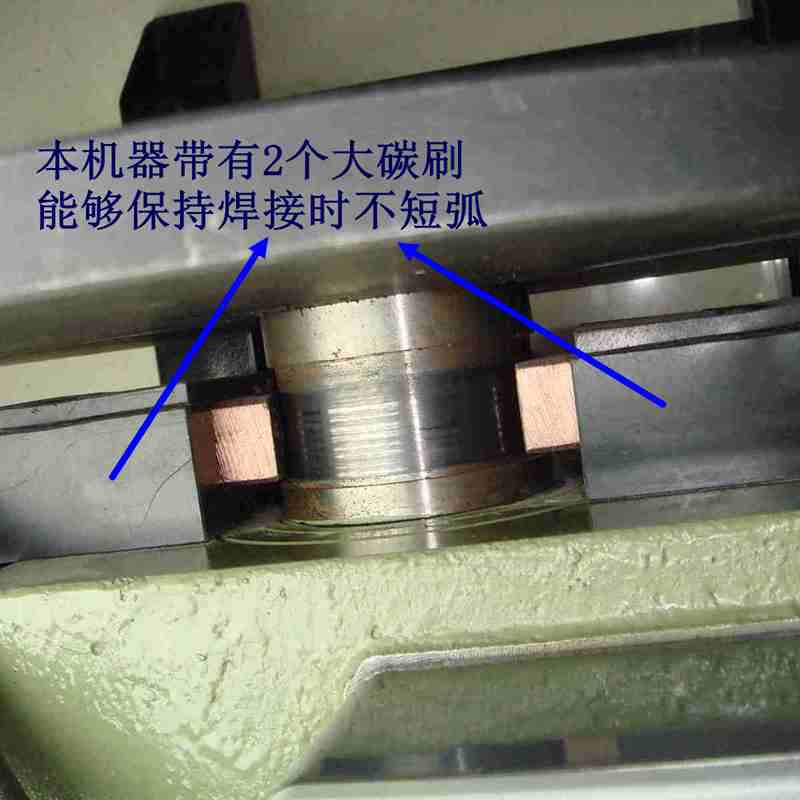

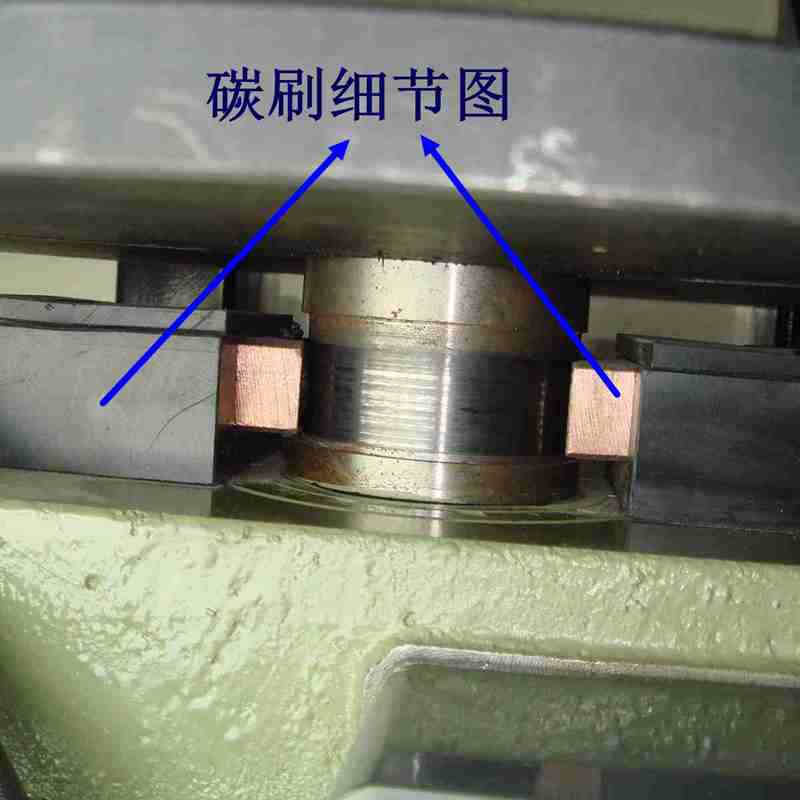

5、接地組采用銅合金碳刷組成，使焊接時不易斷弧。
四、產品安裝與調試
1、本機兩側板底部配有四個螺絲定位孔。
2、將本機接地銅塊與焊機母材線確實接牢。
3、檢查電源入力是否和本設備標示電壓一致，確定后，再將所焊工件固定于盤面，確保產品的同心度，調整焊槍及所焊接工件對應位置。
4、根據工件所需焊接角度，將盤面用手輪調節至所需角度。

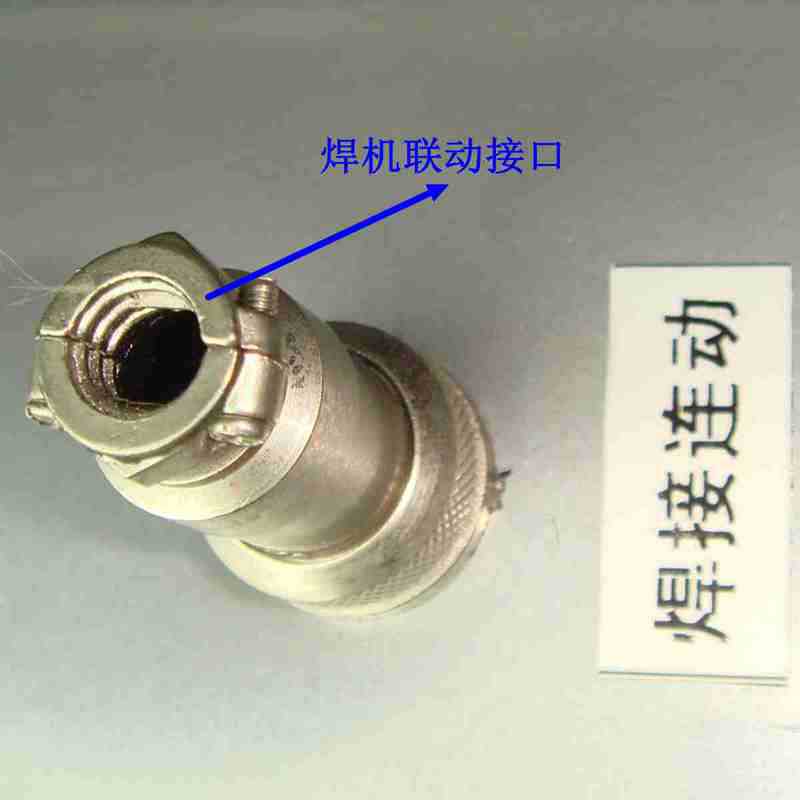

5、調整完位置后，將焊機連動線一端與控制箱連接，另一端與焊機開關控制部分連接，再接通電源方可進行焊接。
五、產品的操作與使用

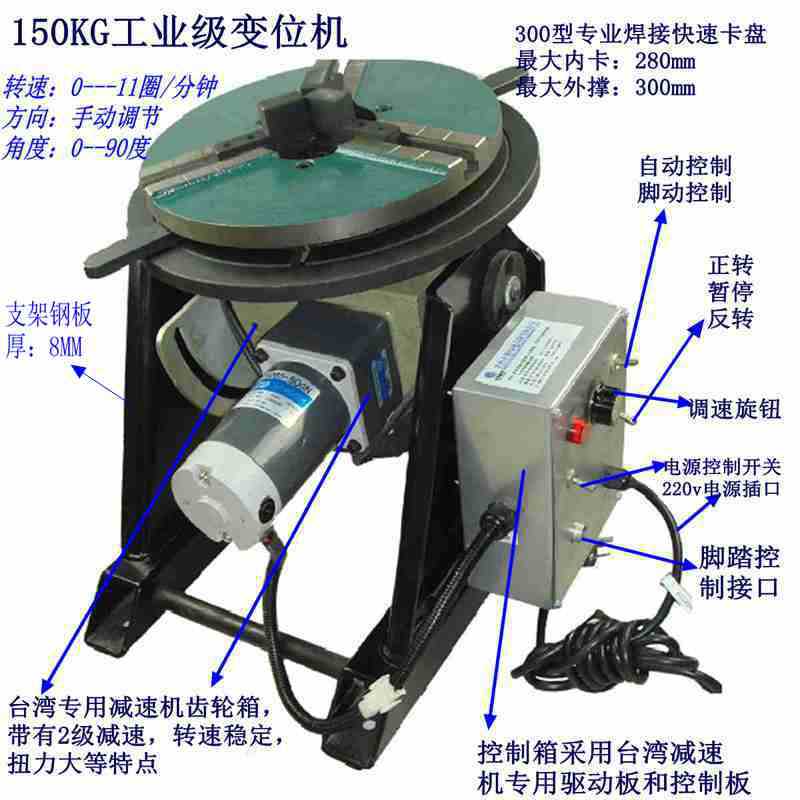

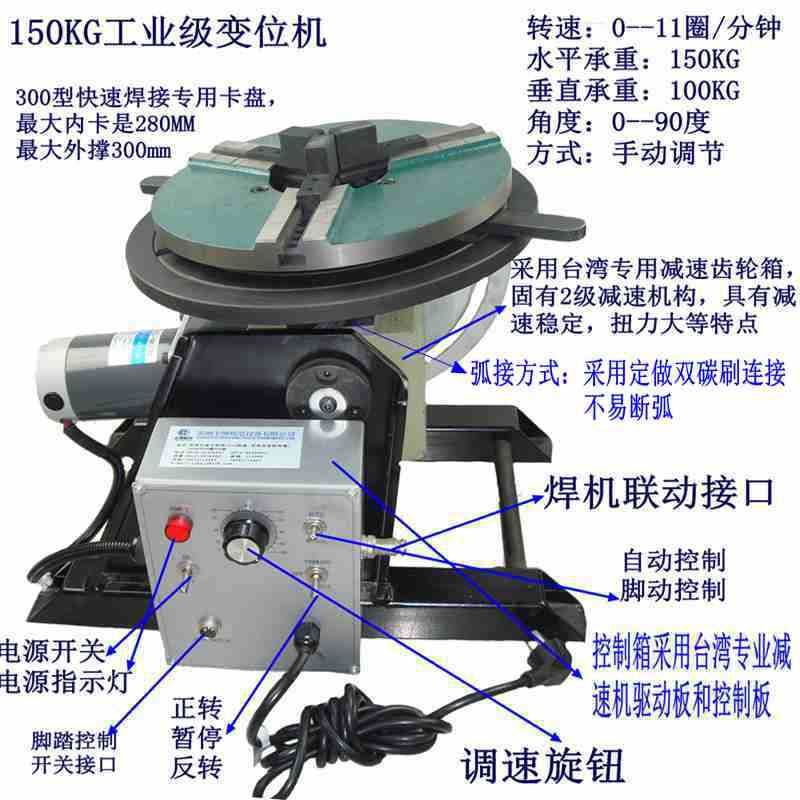

（1）電源指示燈（2）焊接速度 （3）自動/手動開關
（4）電源開關 （5）正轉/停止/反轉（6）腳踏開關（7）電源入力
1、電源指示燈
電源指示燈，指示電源入力；
2、焊接速度
速度調整VR，調節VR可調整轉盤速度；
3、自動/手動開關
自動，即自動旋轉；手動，踩下腳踏旋轉，放開腳踏停止；
4、電源開關
控制電源入力，“ON”為運行“OFF”為停止。
5、正轉/停止/反轉
控制設備順時針運行或停止或逆時針旋轉；
6、腳踏開關
連接腳踏開關，在“手動”時腳踏有效；
7、電源入力
需可靠接地。
六、電氣規格表
七、故障及排除
八。本設備保修一年，并永久售后服務。
