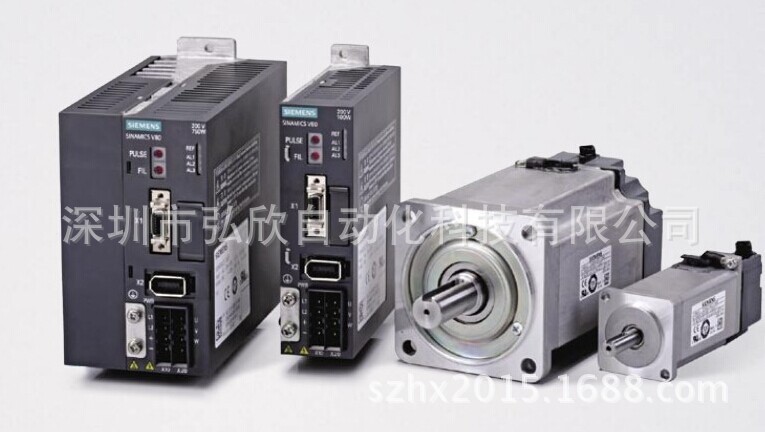

西門子V90伺服驅動系統作為SINAMICS驅動系列家族的新成員，與SIMOTICS S-1FL6 完美結合，組成最佳的伺服驅動系統，實現位置控制、速度控制和扭矩控制。通過優化的設計，SINAMICS V90確保了卓越的伺服控制性能，經濟實用、穩定可靠。

　　SIMOTICS家族新成員1FL6設計卓越，制作精良，為簡單伺服應用提供可靠產品。

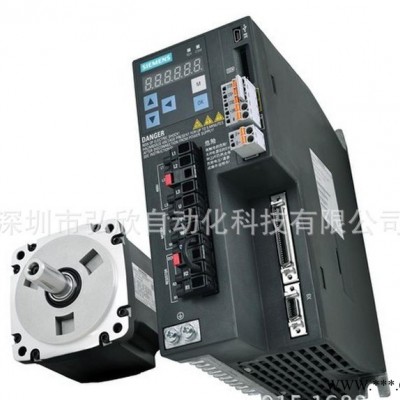

西門子V90 單軸伺服驅動

　　V90 設計用于運動控制以滿足一般的伺服應用，充分考慮了機床制造商和系統集成商所面臨的成本和市場挑戰。V90 支持即插即用式調試，伺服性能充分優化，與 SIMATIC PLC 快速集成，具有值得信賴的可靠性。與全新的 SIMOTICS S-1FL6 伺服電機配套使用，形成最佳的伺服系統。

　　V90 支持內部設定值位置控制、外部脈沖位置控制、速度控制和扭矩控制，整合了脈沖輸入、模擬量輸入/輸出、數字量輸入/輸出以及編碼器脈沖輸出接口。通過實時自動優化和自動諧振抑制功能，可以自動優化為一個兼顧高動態性能和平滑運行的系統。此外，脈沖輸入最高支持 1 MHz，充分保證了高精度定位。

SINAMICS V-ASSISTANT 調試工具

　　一款可以通過標準 USB 接口連接至 V90 的 PC 軟件工具，可進行參數設置、系統優化、試運行、排障和監控(如跟蹤與測量功能)等相關操作。

西門子 V90特點：

低成本

　　1、集成所有控制模式：外部脈沖位置、內部設定值位置、速度和轉矩控制;

　　2、全功率驅動標配內置制動電阻;

　　3、集成抱閘繼電器。

伺服性能優異

　　1、自動優化功能使設備獲得更高的動態性能

　　2、自動抑制機械諧振頻率

　　3、1 MHz 的高速脈沖輸入

　　4、20 位分辨率的絕對值編碼器

　　5、優化的系統性能：3 倍過載能力、電機低扭矩紋波以及驅動與電機的完美整合

使用方便

　　1、快速便捷的伺服優化和機械優化;

　　2、簡單易用的 SINAMICS V-ASSISTANT 調試工具

　　3、兼容 PLC 和運動控制器的雙通道脈沖設定值

　　4、通用 SD 卡參數復制

　　5、電機電纜連接器可旋轉，支持多角度旋轉，可快速鎖緊/釋放

運行可靠

　　1、更大的電壓范圍：380 V ~ 480 V，-15% / +10%

　　2、PCB 涂層保證驅動器在嚴苛環境中的穩定性

　　3、高品質的電機軸承

　　4、電機保護等級 IP 65，軸端標配油封

　　5、集成安全扭矩停止(STO)功能

　　功率范圍 0.4至7KW

　　電壓范圍 3AC380V…480V(+10%/-15%)

　　控制方式 外部脈沖位置、內部設定值位置、速度控制和扭矩控制

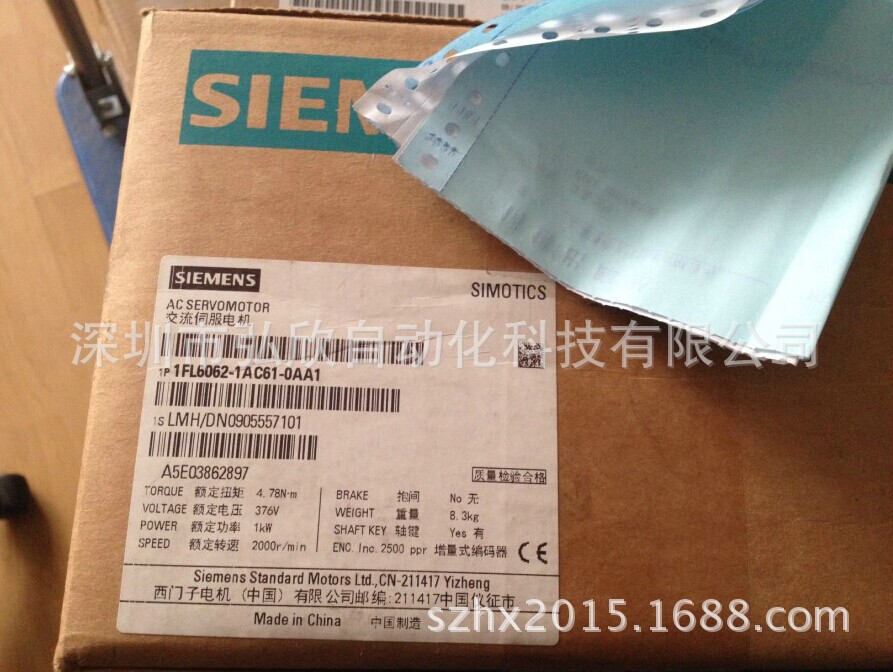

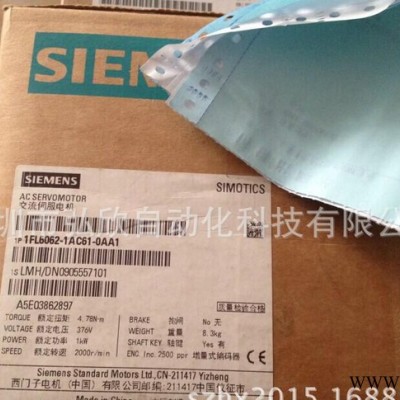

SIMOTICS S-1FL6 伺服電機

　　1FL6 為永磁同步電機，通過電機表面散熱，可在無外部冷卻設備的環境下穩定運行。自鎖式快插接頭使電機安裝變得輕松快捷。

　　1、3 種電機軸高：SH 45、SH 65 和 SH 90mm

　　2、額定速度：2000 rpm/3000 rpm

　　3、額定扭矩：1.27 Nm ~ 33.4 Nm

　　4、可用編碼器：增量編碼器 2500 S/R(13 位分辨率)和絕對編碼器(20 位分辨率)

　　5、保護等級：IP65，自冷卻

　　6、可選配抱閘

　　7、可選配光軸或帶鍵軸

　　1FL6 配合 SINAMICS V90 驅動系統，形成功能強大的伺服系統。電機支持 3 倍過載，可根據實際應用選配增量式或絕對值編碼器，能夠充分滿足您對動態性能、速度設定范圍、輸出軸和法蘭精度的高要求。

典型應用

　　1、裝卸機：如碼垛機

　　2、包裝機：如貼標機、枕式包裝機;

　　3、自動組裝機

　　4、刀具切換機

　　5、印刷機：如絲網印花機

　　6、纏繞機

　　7、金屬成型機：如折彎機
