| 品牌 | DMC東么川 |
|---|---|
| 型號 | DM2272A3DM2272A |
DM2272A是基于DSP控制的高壓兩相步進電機驅動器。它是將先進的DSP控制芯片和兩相逆變驅動模塊結合一起所構成的新一代數字步進電機驅動器。驅動電壓為AC85V-220V，適配電流在7.2A以下、外徑86-130mm的各種型號的兩相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，由于采用了平滑技術，低速時幾乎沒有震動和噪音，電機在高速時，仍保持較大的力矩。定位精度最高可達25600步/轉。該產品廣泛應用于木工雕刻機、數控機床、電腦繡花機、包裝設備、陶瓷設備以及激光切割設備上。
特點
● 設有8檔等角度恒力矩細分，最高分辨率25600步/轉
● 自動平滑功能，低速幾乎沒有噪聲
● 最高反應頻率可達250Kpps
● 步進脈沖停止超過0.5s時，電流自動減到設定電流的一半
● 光電隔離信號輸入/輸出
● 驅動電流2.0A/相到7.2 A/相分8檔可調
● 單電源輸入，電壓范圍：AC85V-265V
電流設定
驅動器工作電流由SW1-SW3端子設定，運行電流為正常工作輸出電流設置開關（詳見下表）
Current Table(Peak=RMS*1.4)
Peak | RMS | Sw1 | Sw2 | Sw3 |
2.00A | 1.41A | on | on | on |
3.00A | 2.12A | off | on | on |
3.80A | 2.68A | on | off | on |
4.50A | 3.20A | off | off | on |
5.20A | 3.67A | on | on | off |
5.80A | 4.10A | off | on | off |
6.50A | 4.60A | on | off | off |
7.20A | 5.10A | off | off | off |
細分設定
驅動器細分由SW5-SW8端子設定，共8檔，SW4為半流功能設定。附表如：細分?jǐn)?shù)(脈沖/轉)
Pulse/rev | Sw5 | Sw6 | Sw7 | Sw8 |
200 | on | on | on | on |
400 | off | on | on | on |
800 | off | off | on | on |
1600 | off | off | on | on |
3200 | on | on | off | on |
6400 | off | off | off | on |
12800 | on | off | off | on |
25600 | off | off | off | on |
1000 | on | on | on | off |
2000 | off | on | on | off |
4000 | on | off | on | off |
5000 | on | on | off | off |
8000 | on | on | off | off |
10000 | off | on | off | off |
20000 | on | off | off | off |
25000 | off | off | off | off |
SW4: off=Half Current,on=Full Current
注：可根據客戶要求定制細分?jǐn)?shù)!！注意
1、輸入電壓低于AC85V高于AC265V時，驅動器會自動保護；
2、輸入控制信號電平為5V，當高于5V時需要接限流電阻
3、輸入脈沖信號下降沿有效；
4、驅動器的散熱風扇在當驅動器的溫度超過48゜時才開始工作
5、驅動器溫度超過80゜度時驅動器停止工作，故障指示燈ALM亮，直到驅動器溫度降到50度時，驅動器需要重新上電才能恢復工作。出現過熱保護請加裝散熱器；
6、過流（負載短路）故障指示燈ALM亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復；
7、無電機故障指示燈ALM亮，請檢查電機接線，排除后需要重新上電恢復。

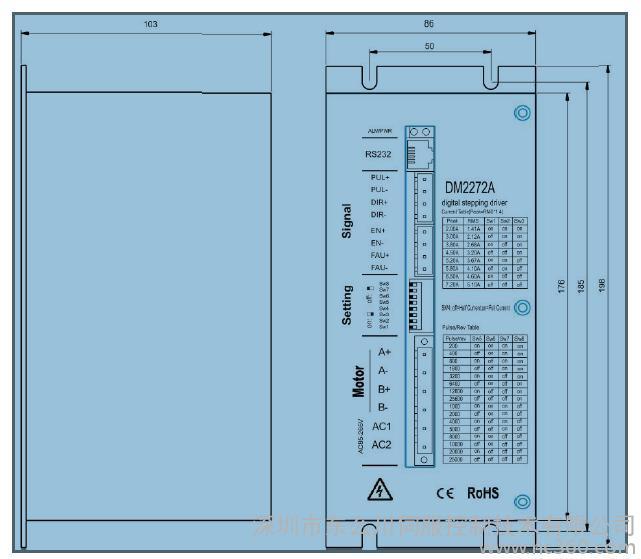

驅動器接線、尺寸示意圖
接口功能說明
1,控制信號接口
名稱 | 說明 |
PUL+ | 電機B相繞組負端脈沖型號：脈沖上升沿有效；PUL-高電平時4～5V,低電平時0～0.5V. 為了可靠響應脈沖信號，脈沖寬度大于1.2μs.如采用+12V事需串電阻。 |
PUL- | |
DIR+ | 當輸入方式為脈沖+方向時，作方向信號：高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少 5μs 建立。電機的初始運行方向與電機的接線有關，互換任一相繞組 （如A+、A-交換）可以改變電機初始運行的方向，DIR-高電平時4～5V，低電平時0～0.5V。如采用+12V 或+24V 時需串電阻。 |
DIR- | |
ENA+ | 使能信號：此輸入信號用于使能或禁止。ENA+ 接+5V，ENA-接低電平（或內部 光耦導通）時，驅動器將切斷電機各相的電流使電機處于自由狀態，此時步進 脈沖不被響應。當不需用此功能時，使能信號端懸空即可。 |
ENA- | |
FAU+ | 報警輸出正 |
FAU+ | 報警輸出負 |
2,功率端口
名稱 | 說明 |
AC1 | 輸入電源 AC85-265V |
AC2 | |
A+ | 電機A相繞組正端 |
A- | 電機A相繞組負端 |
B+ | 電機B相繞組正端 |
B- | 電機B相繞組負端 |
2,功率端口
名稱 | 說明 |
AC1 | 輸入電源 AC85-265V |
AC2 | |
A+ | 電機A相繞組正端 |
A- | 電機A相繞組負端 |
B+ | 電機B相繞組正端 |
B- | 電機B相繞組負端 |
3,通信端口
DM2272A通過RS232接口與計算機通信實現設置用戶細分?jǐn)?shù)及改變脈沖輸入方式，半流時間等參數的設定，DM2272A必須采用專用通信電纜與計算機進行通信，自行接線極易造成因接線錯誤引發燒毀通信接口電路。驅動器出廠參數能滿足大部分用戶要求，專用通信電纜作為備選件供用戶選購，對有需要更改參數的用戶可與驅動器廠商聯系。
