| 額定功率 | 60（W） |
|---|---|
| 產品類型 | 交直流兩用電動機 |
| 額定電壓 | 100（V） |
| 額定電流 | 1（A） |
| 額定轉速 | 1250（rpm） |
| 外形尺寸 | 90（mm） |
| 產品認證 | CCC |
| 適用范圍 | 通用 |
| 效率 | 85（%） |
| 品牌 | dmke |
| 型號 | 60W感應電動機90MM |

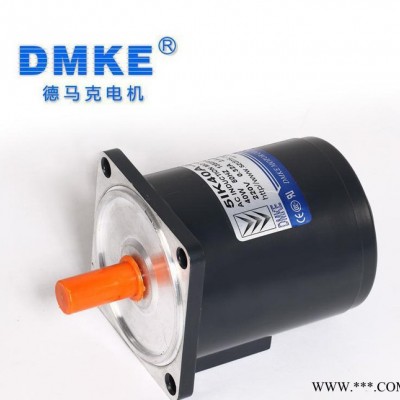

| 感應電動機 | |||||||||
| 60W | |||||||||
| □90mm | |||||||||
| 規格 | |||||||||
| 型號·類型 上段：齒輪軸 下段（）內：圓軸 | 輸出功率 | 電壓 | 頻率 | 電流 | 啟動轉矩 | 額定轉矩 | 額定轉速 | 電容量容量 | |
| 導線型 外型圖? | 帶端子箱型 外形圖? | W | V | Hz | A | mN.m | mN.m | r/min | uF |
| 5IK60GN-AFJ (5IK60A-AFJ) | 5IK60GN-AFTJ (5IK60A-AFTJ) | 60 | 1ph100 | 50 | 1 | 470 | 470 | 1250 | 20 |
| 60 | 1.1 | 380 | 380 | 1550 | |||||
| 5IK60GN-EFJ (5IK60A-EFJ) | 5IK60GN-EFTJ (5IK60A-EFTJ) | 60 | 1ph110 | 60 | 0.8 | 380 | 380 | 1550 | 12 |
| 1ph120 | 0.85 | ||||||||
| 5IK60GN-CFE (5IK60A-CFE) | 5IK60GN-CFTE (5IK60A-CFTE) | 60 | 1ph220 | 50 | 0.5 | 340 | 470 | 1250 | 4 |
| 1ph230 | 0.55 | ||||||||
| 5IK60GN-HFE (5IK60A-HFE) | 5IK60GN-HFTE (5IK60A-HFTE) | 60 | 1ph220 | 60 | 0.5 | 340 | 380 | 1550 | |
| 1ph230 | 0.55 | ||||||||
| 5IK60GN-SF (5IK60A-SF) | 5IK60GN-SFT (5IK60A-SFT) | 60 | 3ph220 | 50 | 0.45 | 1000 | 470 | 1250 | — |
| 60 | 0.4 | 800 | 380 | 1550 | |||||
| ●電動機銘牌上的型號并無表示電容器種類的（J、E）記號。 | |||
| ●各種安全規格以電動機銘牌上的型號取得認證。 |
| 種類 | ||
| 電動機 | ||
| 類型 | 型號 | |
| 齒輪軸型 | 圓軸型 | |
| 導線型 | 5IK60GN-AFJ | 5IK60A-AFJ |
| 5IK60GN-EFJ | 5IK60A-EFJ | |
| 5IK60GN-CFE | 5IK60A-CFE | |
| 5IK60GN-HFE | 5IK60A-HFE | |
| 5IK60GN-SF | 5IK60A-SF | |
| 帶端子箱型 | 5IK60GN-AFTJ | 5IK60A-AFTJ |
| 5IK60GN-EFTJ | 5IK60A-EFTJ | |
| 5IK60GN-CFTE | 5IK60A-CFTE | |
| 5IK60GN-HFTE | 5IK60A-HFTE | |
| 5IK60GN-SFT | 5IK60A-SFT | |

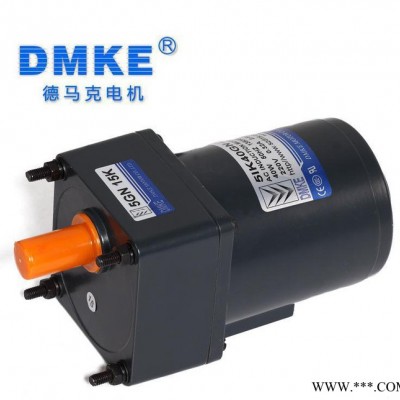

| 平行軸減速器（另售） | ||||||
| 減速器種類 | 減速器型號 | 減速比 | ||||
| 長壽命，低噪音 | 5GN□K | 3、3.6、5、6、7.5、9、12.5、15、18、25、30、36、50、60、75、90、100、120、150、180、200 | ||||
| 5GN10XK（中間減速器） | ||||||
| ·減速器型號的□中為減速比的數值 | ||||||
| 裝有減速器時的容許轉矩 | |||||||||||||||||||||||
| ●減速器·中間減速器另售 | |||||||||||||||||||||||
| ●減速器型號的□中為減速比的數值 | |||||||||||||||||||||||
| ●轉速是以電動機的同步轉速（50Hz：1500r/min、60Hz：1800r/min）為基準除以減速比而算出來的數值。實際轉速將隨負載大小變化而比所示數值減少2%~20%左右。 | |||||||||||||||||||||||
| ●希望以大于下表的減速比進行進一步減速時，可在電動機與減速器之間安裝減速比為10的中間減速器。 | |||||||||||||||||||||||
| 這時的容許轉矩為10N.m。 | |||||||||||||||||||||||
| 容許力矩單位：上段（N.m）/下段（kgf.cm） | |||||||||||||||||||||||
| 型號 電動機 減速器 | 減速比 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 | |
| 轉速r/min | 50Hz | 500 | 417 | 300 | 250 | 200 | 166 | 120 | 100 | 83 | 60 | 50 | 41 | 30 | 25 | 20 | 16 | 15 | 12.5 | 10 | 8.3 | 7.5 | |
| 60Hz | 600 | 500 | 360 | 300 | 240 | 200 | 144 | 120 | 100 | 72 | 60 | 50 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 9 | ||
| 5IK60GN-AF□J 5IK60GN-EF□J 5IK60GN-CF□E 5IK60GN-HF□E 5IK60GN-SF□ | 5GN□K | 50Hz | 1.1 | 1.4 | 1.9 | 2.3 | 2.9 | 3.4 | 4.8 | 5.7 | 6.8 | 8.6 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| 11.2 | 14.2 | 19.3 | 23.4 | 29.6 | 34.7 | 48.9 | 58.1 | 69.3 | 87.7 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |||
| 60Hz | 0.92 | 1.1 | 1.5 | 1.8 | 2.3 | 2.8 | 3.8 | 4.6 | 5.5 | 6.9 | 8.3 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 9.38 | 11.2 | 15.3 | 18.3 | 23.4 | 28.5 | 38.7 | 46.9 | 56.1 | 70.1 | 84.7 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |||

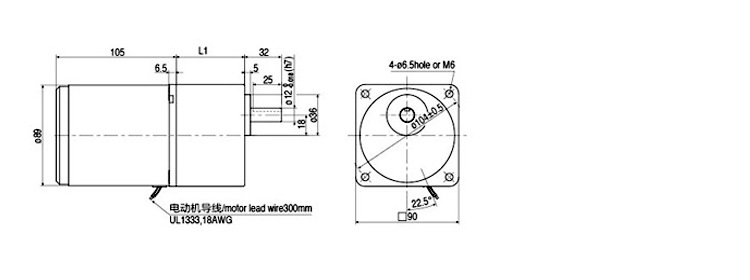

| 外形圖（單位：mm） | |||
| 減速器附有安裝用螺絲 | |||
| Δ導線型? | |||
| 重量：電動機：2.7kg 減速器：1.35kg |
電動機型號
| 減速比 | L1 | ||||||||||||
| 3~18 | 42 | |||||||||||||
| 25~200 | 60 | |||||||||||||
| ●減速器型號的□中為減速比的數值 |
| 電容器外形尺寸 | ||||||
| 型號 | 電容器型號 | L | W | H | 外形圖編號 | |
| 齒輪軸型 | 圓軸型 | |||||
| 5IK60GN-AF□J | 5IK60A-AF□J | D200CFAUL | 57 | 32 | 46 | ? |
| 5IK60GN-EF□J | 5IK60A-EF□J | D120CFAUL | 47 | 26 | 38 | ? |
| 5IK60GN-CF□E | 5IK60A-CF□E | D40BFAUL | 47 | 22 | 34 | ? |
| ●常規電容器出線為引線，也可根據客戶要求配置插片式187# | ||||||
| ●電動機型號的□中表示帶端子箱型的記號（T） | ||||||
