產品類型	三相異步電動機
極數	8極
額定功率	75
額定電壓	380（V）
額定轉速	710（rpm）
產品認證	CCC
應用范圍	機械設備
品牌	億方
型號	YZR315S-8 75KW

品牌：	上海億方	產品類型：	三相異步電動機
型號：	YZR315S-8	極數：	8極
額定功率：	75KW	額定電壓：	380（V）
額定轉速：	710（rpm）	產品認證：	ISO9001
應用范圍：	機械設備

1 YZR系列是**設計的電動機，具有過載能力大和機械強度高的特點，特別適用于驅動各種類型的冶金及起重機械或其他類似設備。YZR系列為繞線轉子電動機。
2  電動機能在下列環境條件下正常運行：
（1）冷卻介質溫度不超過60℃(冶金用電動機)或40℃（起重用電動機）
（2）海拔不超過1000米
（3）經常的、顯著的機械振動和沖擊。
3  電動機在下述負載條件下能正常工作
（1）經常的起動與逆轉
（2）經常的電器或機械制動
4  電動機的額定頻率為50赫，額定電壓為380伏
5  接法：功率為132千瓦和小于132千瓦的定子繞組用Y接法，其余的用△接法。
6  型號說明：

7  輸出功率和轉速
  基準工作制（S340%）時的額定輸出功率和同步轉速見下表：（籠型電動機制造粗線框內的規格）

額定功率(KW)	**大轉矩／額定轉矩
≤5.5 ＞5.5～11 ＞11	2.3 2.5 2.8

8   基準工作制時,YZR系列電動機在額定電壓下的**大轉矩對額定轉矩之比的保證值見下表:

機座			同步轉速
			1000	750	600
112M			1.5
132	M1		2.2
	M2		3.7
160	M1		5.5
	M2		7.5
	L		11	7.5
180L			15	11
200L			22	15
225M			30	22
250		M1	37	30
		M2	45	37
280		S	55	45	37
		M	75	55	45
315		S		75	55
		M		90	75
355		M1			90
		L1			110
		L2			132
400		L1			160
		L2			200

9   基準工作制時,YZ系列電動機在額定電壓下的**大轉矩和堵轉轉矩對額定轉矩之比的保證值見下表:

額定功率(KW)	**大轉矩／額定轉矩	堵轉轉矩／額定轉矩
≤5.5 ＞5.5～11 ＞11	2.0 2.3 2.5	2.0 2.3 2.5

工作制及技術數據：
1  電動機的額定電壓為380V，額定電流為50Hz。
2  電動機適用于斷續周期性負荷，根據負荷的不同性質，電動機的工作制分為：

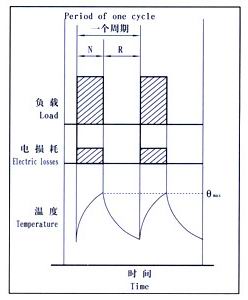

（1）斷續周期性工作制（S3）：
是一系列相同的工作周期，每一周期包括一段恒定負載運轉的時間和一段停止并斷能的時間（見下圖），在這種類型中，每一周期的起動電流應對電動機的溫升無明顯的影響；每10分鐘為一工作周期，即每小時起動六次。

N   在額定條件下運行時間
R   停止和斷能時間
Qmax 在工作的周期中達到的**高溫度
負載持續率
CDF=



  （2）帶起動的斷續周期性工作制（S4）：
是一系列相同的工作周期，每一周期包括一段起動時間，一段恒定負載運轉的時間和一段停止并斷能的時間（見下圖）；每小時起動次數分為150、300及600次。



D   起動時間
R   停止和斷能時間
N   在額定條件下運行時間
R   停止和斷能時間
Qmax 在工作的周期中達到的**高溫度
負載持續率
CDF=



  （3）帶電制動的斷續周期性工作制（S5）：
是一系列相同的工作周期，每一周期包括一段起動時間，一段恒定負載運轉時間，一段快速電制動時間和一段停止并斷能時間所組成（見下圖）。



D   起動時間
N   在額定條件下運行時間
F   電制動時間
R   停止和斷能時間
Qmax 在工作的周期中達到的**高溫度
負載持續率
CDF=



3  選用電動機時，各種起動及制動狀態均需按等效發熱折算成每小時等效全起動次數。以該等效全起動次數確定電動機的定額。折算典型例子見下表。



工作方式	起制動狀態				熱等效起動次數
	每小時起動次數	每小時點動次數	每小時制動次數	每小時制動并反轉次數
S3	6	0	0	0	6
S3	4	8	0	0
S3	2	8	2	0
S4	150	0	0	0	150
S4	100	200	0	0
S5	80	0	80	0
S5	65	130	65	0
S5	30	160	30	30
S4	300	0	0	0	300
S4	200	400	0	0
S5	160	0	150	0
S5	130	160	130	0
S5	60	320	60	60
S4	600	0	0	0	600
S4	400	800	0	0
S5	260	0	320	0
S5	260	520	260	0
S3	120	640	120	120



折算方法： 點動（**終速度不超過額定轉速的25%）四次相當于一次全起動；電制動（制動到額定轉速的1/3）一次相當于0.8次全起動。
4、電動機的基準工作方式為S3-40%，各工作制下電動機的技術數據見下表。電動機銘牌數據一般按基準工作制供給，如用戶有特殊要求則按用戶供給數據。當電動機需要按S2～S5工作制之外的方式運行時，需與本公司協商。

      YZR系列電動機的工作方式及技術數據：
電動機的結構:絕緣等級：分為F級和H級兩種。F級適用于冷卻介質溫度不超過40℃的一般場所；H級適用于冷卻介質溫度不超過60℃的冶金場所，兩種電動機有相同的電氣性能。 防護等級：冶金用為IP54；起重用為IP44。 冷卻方法： 112～132為自然冷卻（IC0041），160～355為自扇冷卻（IC0141），400為具有內循環通風外扇冷卻（IC0151）。 安裝結構型式：見下表



安裝及安裝形式	代號	可供的機座	軸伸
	1M1001	112～160	一端圓柱軸伸
	1M1003	180～400	一端圓錐軸伸
	1M1002	112～160	兩端圓柱軸伸
	1M1004	180～400	兩端圓錐軸伸
	1M3001	112～160	一端圓柱軸伸
	1M3003	180～315	一端圓錐軸伸
	1M3011	112～160	一端圓柱軸伸
	1M3013	180～315	一端圓錐軸伸

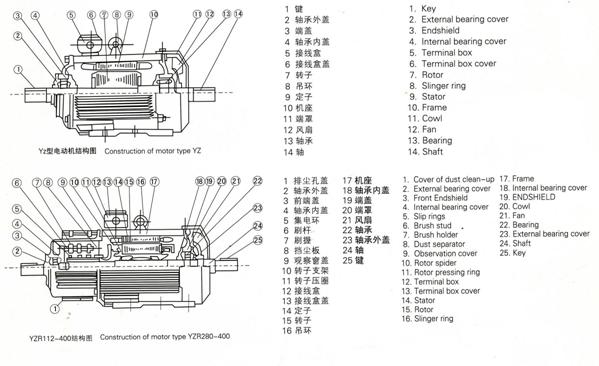

電動機的軸伸可以按用戶提出的尺寸或要求制造。 傳動方式：電動機采用聯軸器或正齒輪傳動，若采用正齒輪傳動時，其齒輪節圓**小直徑應不少于軸伸直徑的2倍。 電動機定子出線盒位于電動機頂部，可沿電動機兩側方向出線，轉子可以從端蓋的兩側出線。 電動機零部件名稱：如下圖

安裝及外型尺寸:

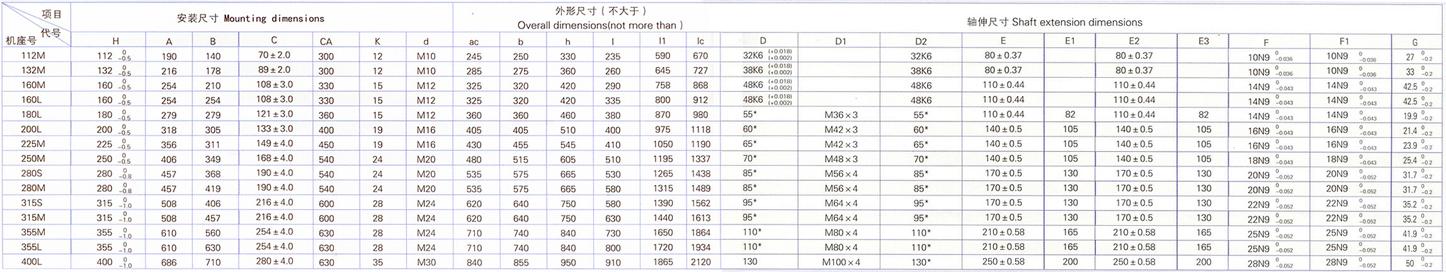

1   YZR系列安裝及外型尺寸：

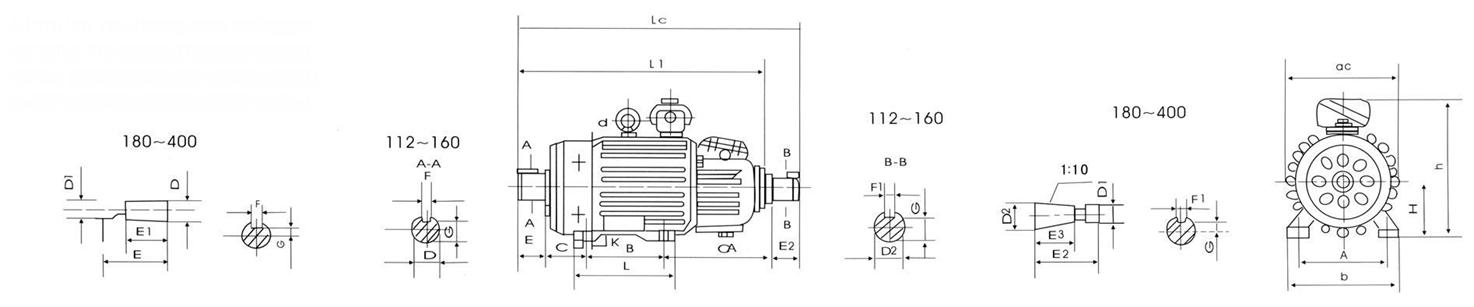

（1） YZR系列IM1001、IM1003、IM1002、IM1004臥式安裝、機座帶底腳、端蓋上無凸緣的電動機

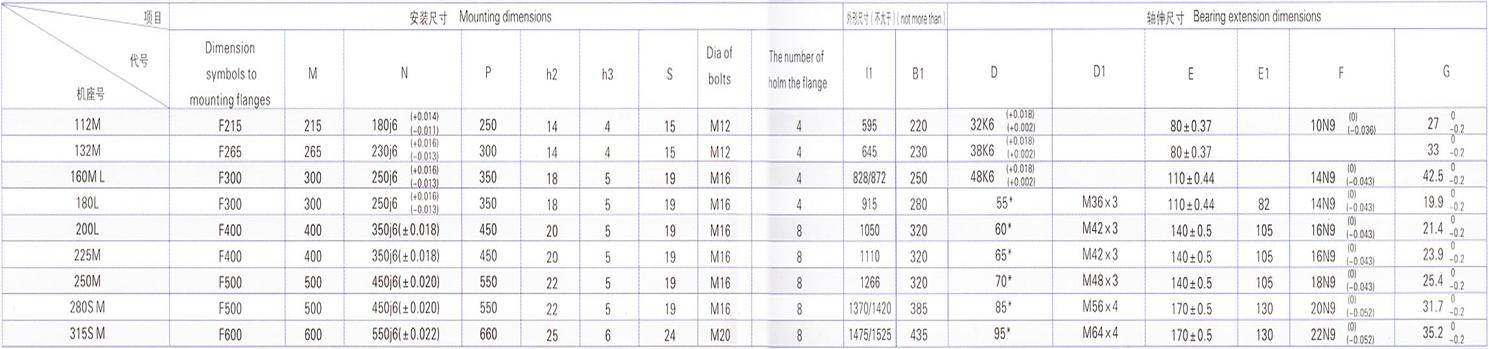

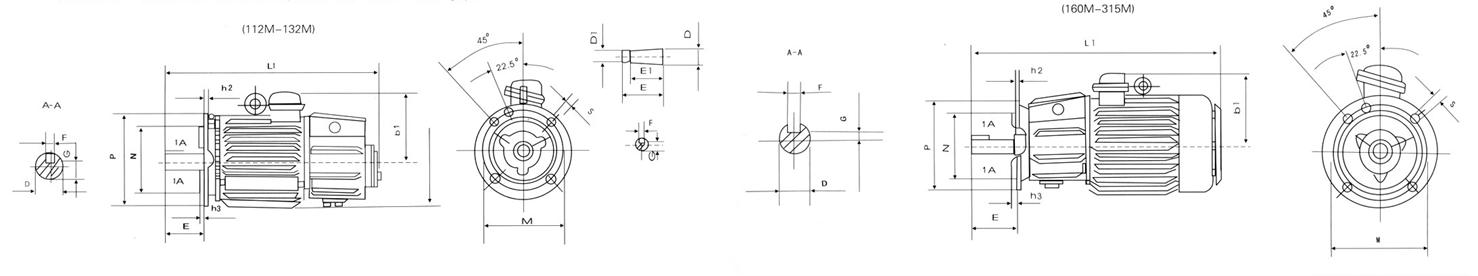

（2） YZR系列IM3001、IM3003、IM3011、IM3013立式安裝、機座不帶底腳、端蓋上有凸緣的電動機

2  YZ系列安裝及外型尺寸：
（1） YZ系列IM1001、IM1003、IM1002、IM1004臥式安裝、機座帶底腳、端蓋上無凸緣的電動機
