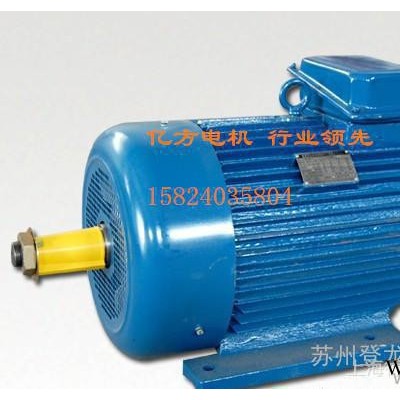

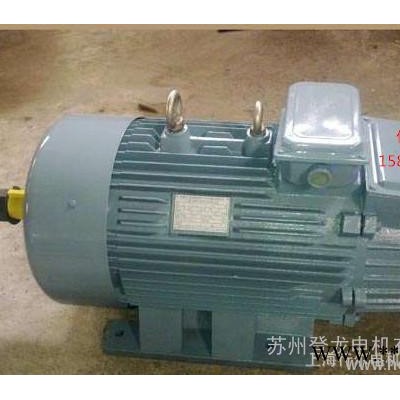

| 產品類型 | 單相異步電動機 |
|---|---|
| 極數 | 10極 |
| 額定功率 | 37 |
| 額定電壓 | 380（V） |
| 額定轉速 | 550（rpm） |
| 產品認證 | CCC |
| 應用范圍 | 機械 |
| 品牌 | 億方 |
| 型號 | YZR280S-10 |
| 品牌： | 上海億方 | 產品類型： | 三相異步電動機 |
| 型號： | YZR280S-10 | 極數： | 10極 |
| 額定功率： | 37KW | 額定電壓： | 380（V） |
| 額定轉速： | 550（rpm） | 產品認證： | ISO9001 |
| 應用范圍： | 機械設備 |
1 YZR系列是**設計的電動機，具有過載能力大和機械強度高的特點，特別適用于驅動各種類型的冶金及起重機械或其他類似設備。YZR系列為繞線轉子電動機。
2 電動機能在下列環境條件下正常運行：
（1）冷卻介質溫度不超過60℃(冶金用電動機)或40℃（起重用電動機）
（2）海拔不超過1000米
（3）經常的、顯著的機械振動和沖擊。
3 電動機在下述負載條件下能正常工作
（1）經常的起動與逆轉
（2）經常的電器或機械制動
4 電動機的額定頻率為50赫，額定電壓為380伏
5 接法：功率為132千瓦和小于132千瓦的定子繞組用Y接法，其余的用△接法。
6 型號說明：
7 輸出功率和轉速
基準工作制（S340%）時的額定輸出功率和同步轉速見下表：（籠型電動機制造粗線框內的規格）
額定功率(KW) | **大轉矩／額定轉矩 |
| ≤5.5 ＞5.5～11 ＞11 | 2.3 2.5 2.8 |
8 基準工作制時,YZR系列電動機在額定電壓下的**大轉矩對額定轉矩之比的保證值見下表:
機座 | 同步轉速 | ||||
| 1000 | 750 | 600 | |||
| 112M | 1.5 | ||||
| 132 | M1 | 2.2 | |||
| M2 | 3.7 | ||||
| 160 | M1 | 5.5 | |||
| M2 | 7.5 | ||||
| L | 11 | 7.5 | |||
| 180L | 15 | 11 | |||
| 200L | 22 | 15 | |||
| 225M | 30 | 22 | |||
| 250 | M1 | 37 | 30 | ||
| M2 | 45 | 37 | |||
| 280 | S | 55 | 45 | 37 | |
| M | 75 | 55 | 45 | ||
| 315 | S | 75 | 55 | ||
| M | 90 | 75 | |||
| 355 | M1 | 90 | |||
| L1 | 110 | ||||
| L2 | 132 | ||||
| 400 | L1 | 160 | |||
| L2 | 200 | ||||
9 基準工作制時,YZ系列電動機在額定電壓下的**大轉矩和堵轉轉矩對額定轉矩之比的保證值見下表:
額定功率(KW) | **大轉矩／額定轉矩 | 堵轉轉矩／額定轉矩 |
| ≤5.5 ＞5.5～11 ＞11 | 2.0 2.3 2.5 | 2.0 2.3 2.5 |
工作制及技術數據：
1 電動機的額定電壓為380V，額定電流為50Hz。
2 電動機適用于斷續周期性負荷，根據負荷的不同性質，電動機的工作制分為：
（1）斷續周期性工作制（S3）：

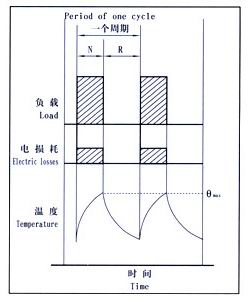

是一系列相同的工作周期，每一周期包括一段恒定負載運轉的時間和一段停止并斷能的時間（見下圖），在這種類型中，每一周期的起動電流應對電動機的溫升無明顯的影響；每10分鐘為一工作周期，即每小時起動六次。
N 在額定條件下運行時間
R 停止和斷能時間
Qmax 在工作的周期中達到的**高溫度
負載持續率
CDF=
（2）帶起動的斷續周期性工作制（S4）：
是一系列相同的工作周期，每一周期包括一段起動時間，一段恒定負載運轉的時間和一段停止并斷能的時間（見下圖）；每小時起動次數分為150、300及600次。
D 起動時間
R 停止和斷能時間
N 在額定條件下運行時間
R 停止和斷能時間
Qmax 在工作的周期中達到的**高溫度
負載持續率
CDF=
（3）帶電制動的斷續周期性工作制（S5）：
是一系列相同的工作周期，每一周期包括一段起動時間，一段恒定負載運轉時間，一段快速電制動時間和一段停止并斷能時間所組成（見下圖）。
D 起動時間
N 在額定條件下運行時間
F 電制動時間
R 停止和斷能時間
Qmax 在工作的周期中達到的**高溫度
負載持續率
CDF=
3 選用電動機時，各種起動及制動狀態均需按等效發熱折算成每小時等效全起動次數。以該等效全起動次數確定電動機的定額。折算典型例子見下表。
| 工作方式 | 起制動狀態 | 熱等效起動次數 | |||
| 每小時起動次數 | 每小時點動次數 | 每小時制動次數 | 每小時制動并反轉次數 | ||
| S3 | 6 | 0 | 0 | 0 | 6 |
| S3 | 4 | 8 | 0 | 0 | |
| S3 | 2 | 8 | 2 | 0 | |
| S4 | 150 | 0 | 0 | 0 | 150 |
| S4 | 100 | 200 | 0 | 0 | |
| S5 | 80 | 0 | 80 | 0 | |
| S5 | 65 | 130 | 65 | 0 | |
| S5 | 30 | 160 | 30 | 30 | |
| S4 | 300 | 0 | 0 | 0 | 300 |
| S4 | 200 | 400 | 0 | 0 | |
| S5 | 160 | 0 | 150 | 0 | |
| S5 | 130 | 160 | 130 | 0 | |
| S5 | 60 | 320 | 60 | 60 | |
| S4 | 600 | 0 | 0 | 0 | 600 |
| S4 | 400 | 800 | 0 | 0 | |
| S5 | 260 | 0 | 320 | 0 | |
| S5 | 260 | 520 | 260 | 0 | |
| S3 | 120 | 640 | 120 | 120 | |
折算方法： 點動（**終速度不超過額定轉速的25%）四次相當于一次全起動；電制動（制動到額定轉速的1/3）一次相當于0.8次全起動。
4、電動機的基準工作方式為S3-40%，各工作制下電動機的技術數據見下表。電動機銘牌數據一般按基準工作制供給，如用戶有特殊要求則按用戶供給數據。當電動機需要按S2～S5工作制之外的方式運行時，需與本公司協商。
YZR系列電動機的工作方式及技術數據：
電動機的結構:絕緣等級：分為F級和H級兩種。F級適用于冷卻介質溫度不超過40℃的一般場所；H級適用于冷卻介質溫度不超過60℃的冶金場所，兩種電動機有相同的電氣性能。 防護等級：冶金用為IP54；起重用為IP44。 冷卻方法： 112～132為自然冷卻（IC0041），160～355為自扇冷卻（IC0141），400為具有內循環通風外扇冷卻（IC0151）。 安裝結構型式：見下表
| 安裝及安裝形式 | 代號 | 可供的機座 | 軸伸 |
 | 1M1001 | 112～160 | 一端圓柱軸伸 |
| 1M1003 | 180～400 | 一端圓錐軸伸 | |
 | 1M1002 | 112～160 | 兩端圓柱軸伸 |
| 1M1004 | 180～400 | 兩端圓錐軸伸 | |
 | 1M3001 | 112～160 | 一端圓柱軸伸 |
| 1M3003 | 180～315 | 一端圓錐軸伸 | |
 | 1M3011 | 112～160 | 一端圓柱軸伸 |
| 1M3013 | 180～315 | 一端圓錐軸伸 |

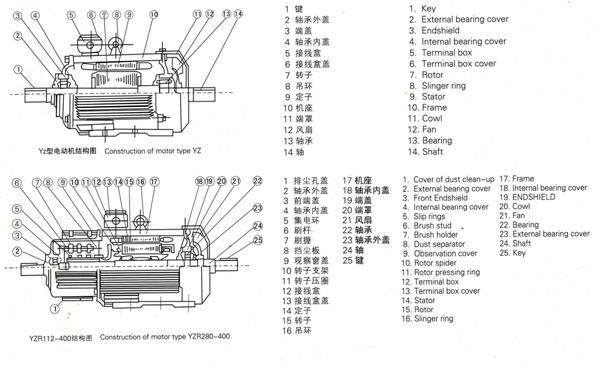

電動機的軸伸可以按用戶提出的尺寸或要求制造。 傳動方式：電動機采用聯軸器或正齒輪傳動，若采用正齒輪傳動時，其齒輪節圓**小直徑應不少于軸伸直徑的2倍。 電動機定子出線盒位于電動機頂部，可沿電動機兩側方向出線，轉子可以從端蓋的兩側出線。 電動機零部件名稱：如下圖
安裝及外型尺寸:

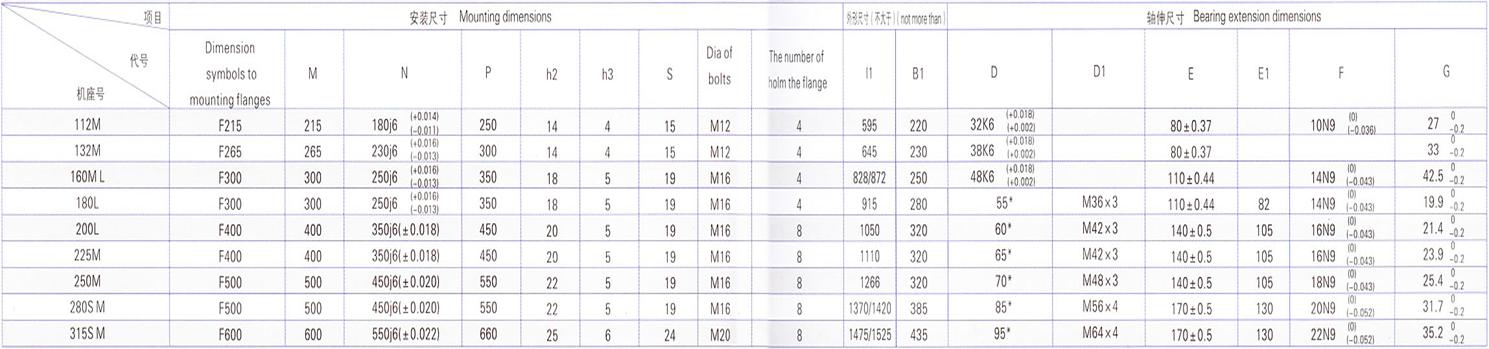

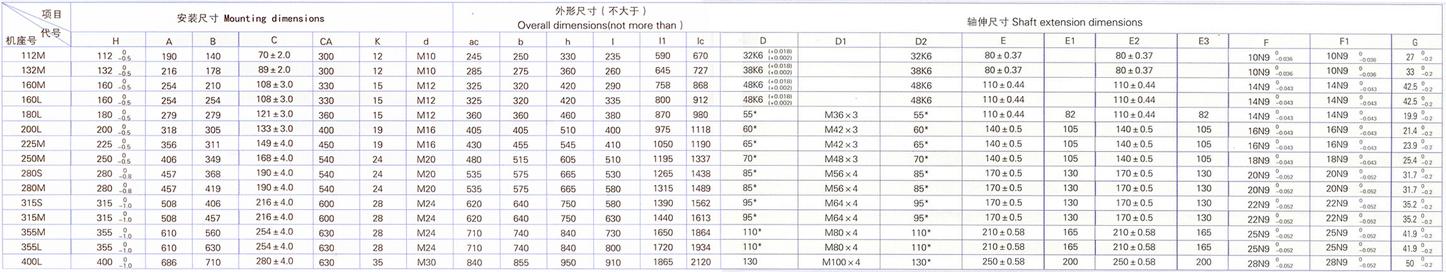

1 YZR系列安裝及外型尺寸：

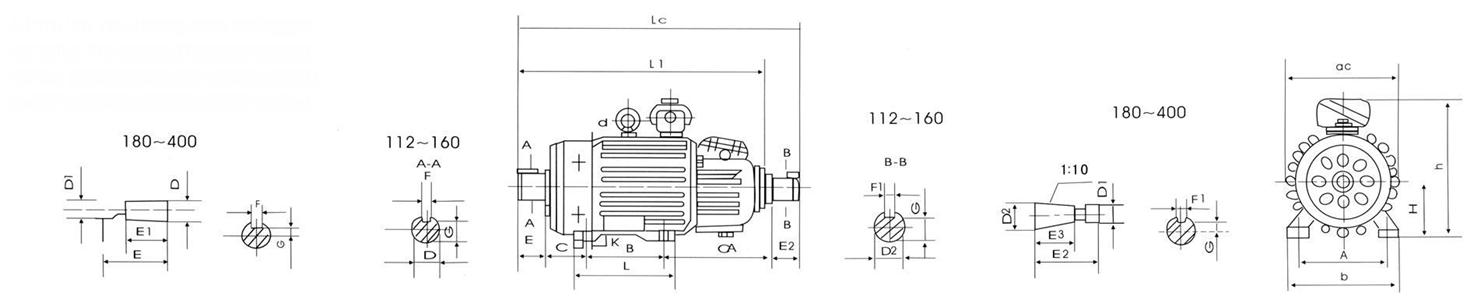

（1） YZR系列IM1001、IM1003、IM1002、IM1004臥式安裝、機座帶底腳、端蓋上無凸緣的電動機

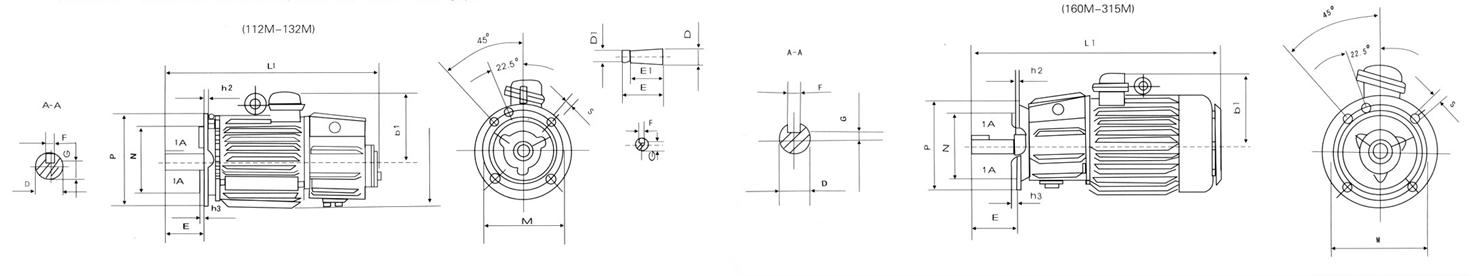

（2） YZR系列IM3001、IM3003、IM3011、IM3013立式安裝、機座不帶底腳、端蓋上有凸緣的電動機
2 YZ系列安裝及外型尺寸：
（1） YZ系列IM1001、IM1003、IM1002、IM1004臥式安裝、機座帶底腳、端蓋上無凸緣的電動機
