| 應用范圍 | 電磁 |
|---|---|
| 產品系列 | DY |
| 觸點負載 | 5A 250VAC 30VDC |
| 觸點切換電流 | 10A |
| 觸點切換電壓 | 250VAC/30VDC |
| 觸點形式 | 1A 1B 1C |
| 額定電流 | 10A |
| 額定電壓 | 3V 5V 6V 9V 12V 24V |
| 線圈功率 | 280W 1250VA |
| 外形尺寸 | 18*10.2*15.3mm |
| 品牌 | 德宇 |

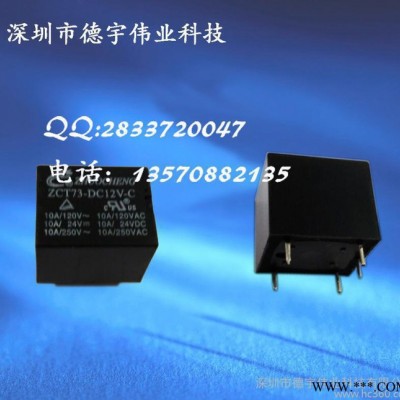

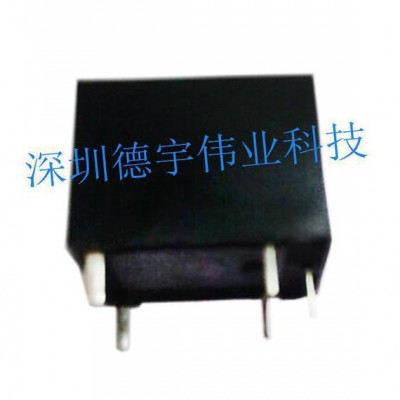

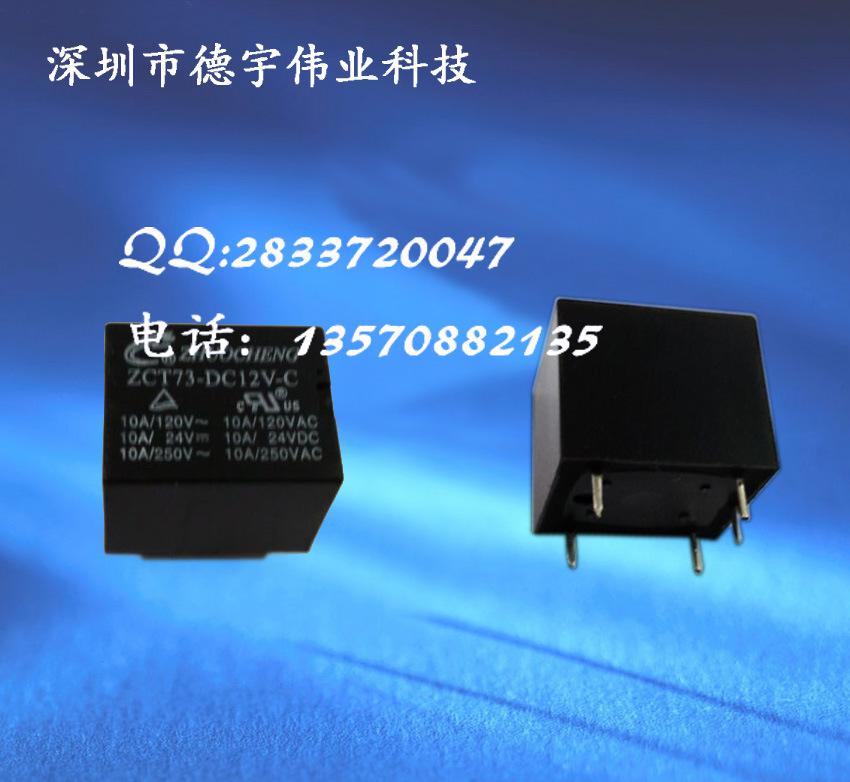

| 型號 | DY-32F |
深圳市德宇偉業科技有限公司是貼片電感、安規電容、繼電器、等產品專業生產加工的公司，擁有完整、科學的質量管理體系。深圳市德宇偉業科技有限公司的誠信、實力和產品質量獲得業界的認可。
現在購買還可以享受免費拿樣，全場包郵等優惠。
主要特征
10A觸點切換能力
具有一組常開，一組轉換形式
標準雙列直插引出腳
具有塑封型和防焊劑型二種封裝方式
觸點參數
觸點形式 | 1A 1B 1C |
觸點材料 | Silve Alloy |
觸點負載 | 5A 250VAC 30VDC |
**大轉換電壓 | 250VAC/30VDC |
**大轉換電流 | 10A |
**大轉換功率 | 280W 1250VA |
接觸電阻 | 100MΩ(1A 6VDC) |
電氣壽命 | 1×105OPS(30 OPS/MIN) |
機械壽命 | 1×107OPS(300 OPS/MIN) |
性能參數
絕緣電阻 | 100MΩ 500VDC |
觸點與線圈間耐壓 | 3000VAC 1MIN |
觸點間耐壓 | 1000VAC 1MIN |
吸合時間 | Max.8ms |
釋放時間 | Max.5ms |
溫度范圍 | -40oCto+85oC |
（沖擊） 穩定性 強度 | 98m/s2 （10g） 980m/s2 （100g） |
振動 | 10to 55HZ 1.5mm |
濕度 | 35% to 85% RH |
重量 | Approx.7g |
安規認證 | CUL TUV CQC pending |

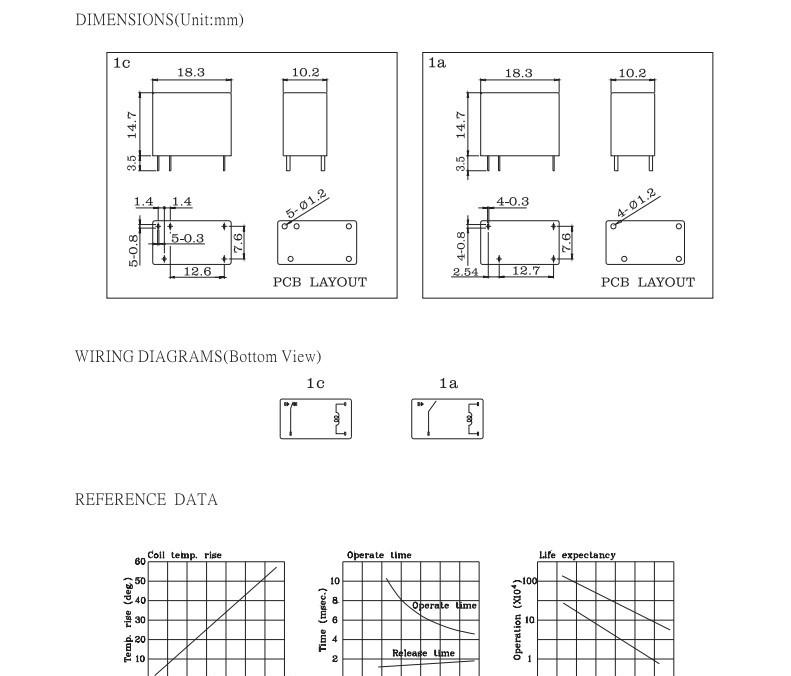

外形圖，接線圖，安裝孔位
REMARK（備注）：
1、產品部分外形尺寸中未注尺寸公差：當外形尺寸≤1mm時，公差為±0.2mm；當外形尺寸在1~5mm時，公差為±0.3mm；當外形尺寸＞5mm時，公差為±0.4mm。
2、安裝孔尺寸中未注尺寸公差均為±0.1mm。
聲明：
本產品規格書僅供客戶使用時參考，如有更改，恕不另行通知。
