庫存	20
控制	脈沖 總線
編碼器	帶相應接口
產地	德國
產品認證	CE UL
額定電壓	220V
接口類型	AC/DC
適用電機	brs
品牌	BERGERLAHR百格拉

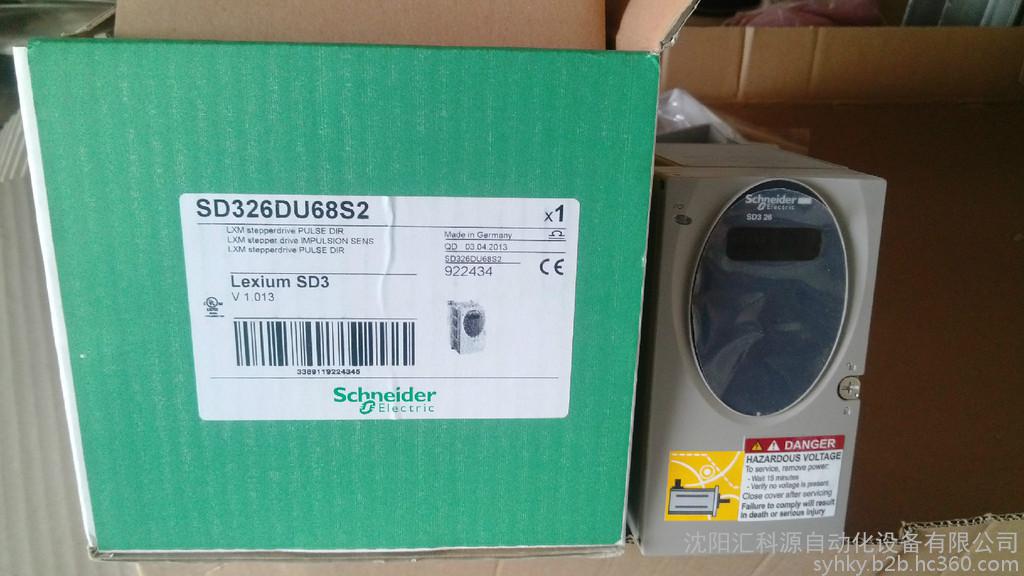

型號	SD326DU68S2
加工定制	否

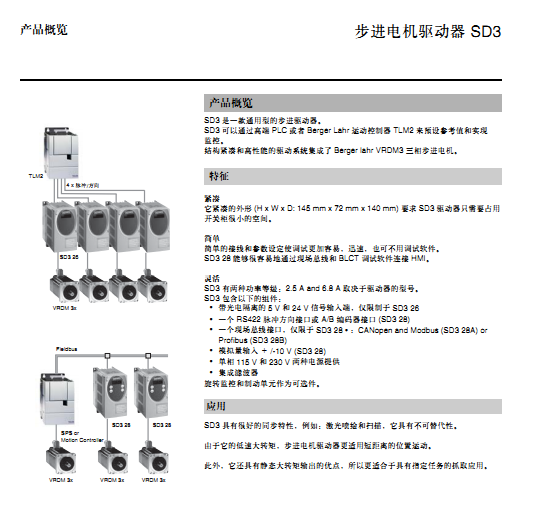

SD3 是一款通用型的步進驅動器。
SD3 可以通過高端PLC 或者Berger Lahr 運動控制器 TLM2 來預設參考值和實現
監控。
緊湊
它緊湊的外形(H x W x D: 145 mm x 72 mm x 140 mm) 要求SD3 驅動器只需要占用
開關柜很小的空間。
簡單
簡單的接線和參數設定使調試更加容易，迅速，也可不用調試軟件。
SD3 28 能夠很容易地通過現場總線和BLCT 調試軟件連接HMI。
靈活
SD3 有兩種功率等級：2.5 A and 6.8 A 取決于驅動器的型號。
SD3 包含以下的組件：
? 帶光電隔離的5 V 和24 V 信號輸入端**制于SD3 26
? 一個 RS422 脈沖方向接口或 A/B 編碼器接口(SD3 28)
? 一個現場總線接口**于SD3 28 ? ：CANopen and Modbus (SD3 28A) or
Profibus (SD3 28B)
? 模擬量輸入 ＋ /-10 V (SD3 28)
? 單相115 V 和230 V 兩種電源提供
? 集成濾波器
旋轉監控和制動單元作為可選件。
 LEDs 狀態顯示
(2) 撥碼開關用來設置參數
(3) 撥碼開關用來設置電流值
(4) CN2 編碼器監控 (12- 針， 可選)
(5) 24V CN3 接口 ( 彈性接線端子)
? 24 V 控制器電源
? 24 V 輸出 ( 制動和編碼器錯誤)
(6) CN1 信號接口 (24-pin female connector)
? 5 V 光電隔離輸入
? 24 V 光電隔離輸入
? 狀態輸出
(7) 主電源連接采用螺紋連接
(8) 電機連接采用螺紋連接
(9) EMC 安裝板 ( 和伺服驅動器通用)
(10) 風扇Fan (SD326 不帶風扇， SD328 帶風扇)
(11) 散熱設備
步進電機的設定位置可以由外部控制器通過CN1 信號接口給定，一個脈沖對應電機
旋轉一步。
另外，以下的功能能夠被激活通過輸入信號：
? 激活功率放大器或脈沖
? 旋轉的方向 左/ 右
? 成10 的倍數的增加或減少步數
? 改變電機的電流
繼電器觸點動作反映操作狀態，所有的輸入都可以選5 V 和24 V 的信號源。
如果SD3 26 帶旋轉監控功能，那么必須選用帶編碼器的步進電機，編碼器接口CN2
被用來作為位置監視。如果實際位置偏離設定位置，驅動器通過CN3 接口輸出錯誤
報告，編碼器電源由CN2 接口提供CN2 接口的輸入信號被用來監控電機的溫度。
如果SD3 26 驅動器帶旋轉監控，步進電機的制動功能可以通過24V 輸出信號得到
實現
SD3 具有很好的同步特性，例如：激光噴繪和掃描，它具有不可替代性。
由于它的低速大轉矩，步進電機驅動器更適用短距離的位置運動。
此外，它還具有靜態大轉矩輸出的優點，所以更適合于具有指定任務的抓取應用。

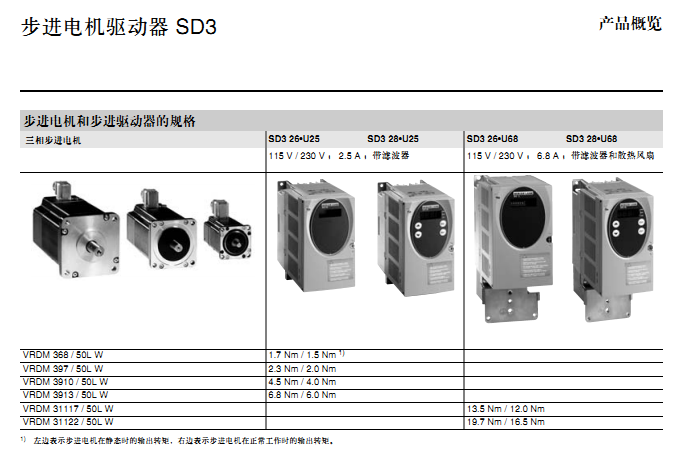

步進電機和步進驅動器的規格
三相步進電機SD3 26?U25 SD3 28?U25 SD3 26?U68 SD3 28?U68
115 V / 230 V ； 2.5 A ；帶濾波器115 V / 230 V ； 6.8 A ；帶濾波器和散熱風扇
。

特價供應驅動器

SD326  SD328系列

施耐德控制器 CAN 總線控制產品

SD328AU25S2

SD328AU68S2

另外有PDDP總線控制器

WD3-007
