一、用途

高壓水沖毛機系用于混凝土澆筑施工中混凝土施工絳表面沖毛處理的專用機械。

二、規格及主要技術參數 1、應用范圍∶

適用于抗壓強度在 45MPa 混凝土表面沖毛處理。

2、沖毛效率∶

按混凝土不同強度，沖毛效率在 40～100m2/h。

 3、沖毛效果∶

沖毛后的混凝土表面呈粗砂狀。

4、主要技術參數∶見表（1）

GCHJ 系列高壓水沖毛機主要參數表

外接水電要求∶供水壓力∶ 0.2MPa以上供水管通徑∶中 ≥50mm供電電纜∶3× 50+1×16電纜

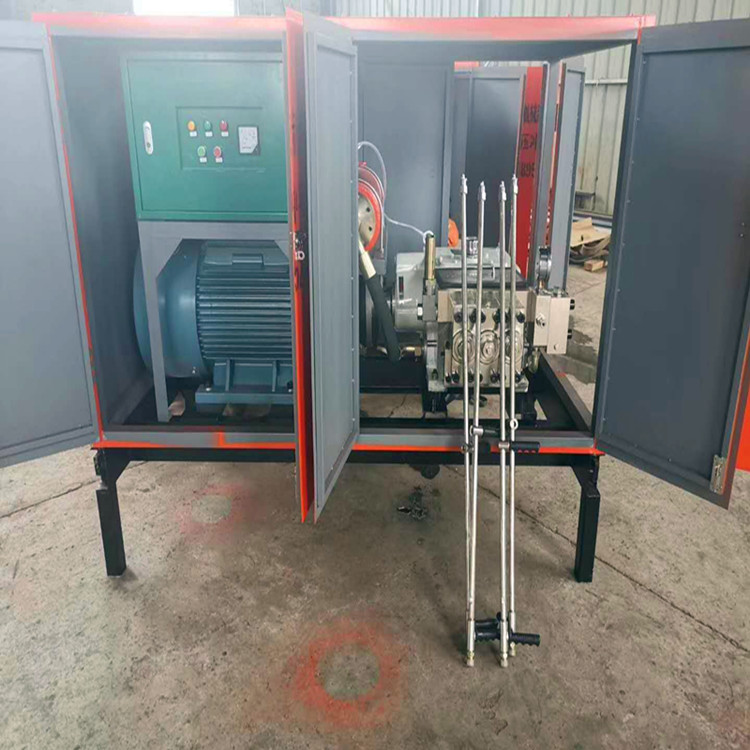

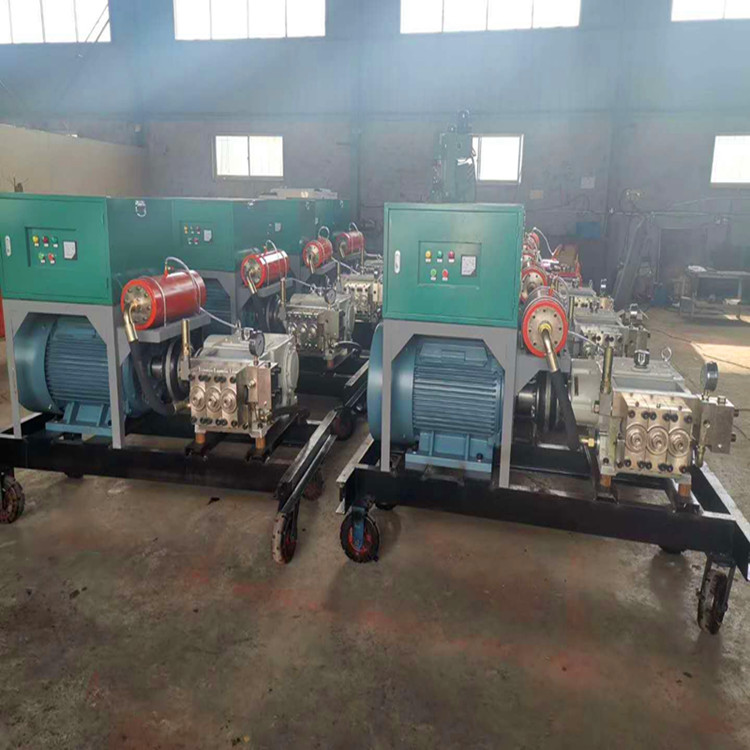

三、工作原理及構造∶ 高壓水沖毛機系利用自來水為工作介質，由高壓泵將過濾后的低

壓水轉換成 50MPa 壓力的高壓水，通過高壓膠管與噴  槍相連，由噴嘴

將高壓水轉換成高速射流打擊于混凝土表面，在射流的沖蝕楔劈作用下，混凝土表面的乳化皮層迅速剝落，混凝土表而呈粗砂狀，達到表面處理的要求。

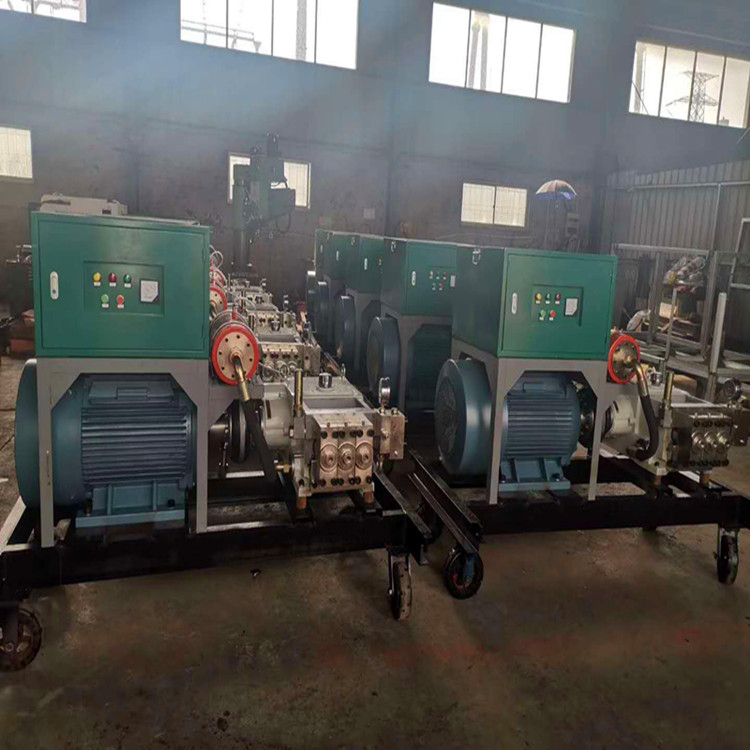

1、箱體傳動部∶

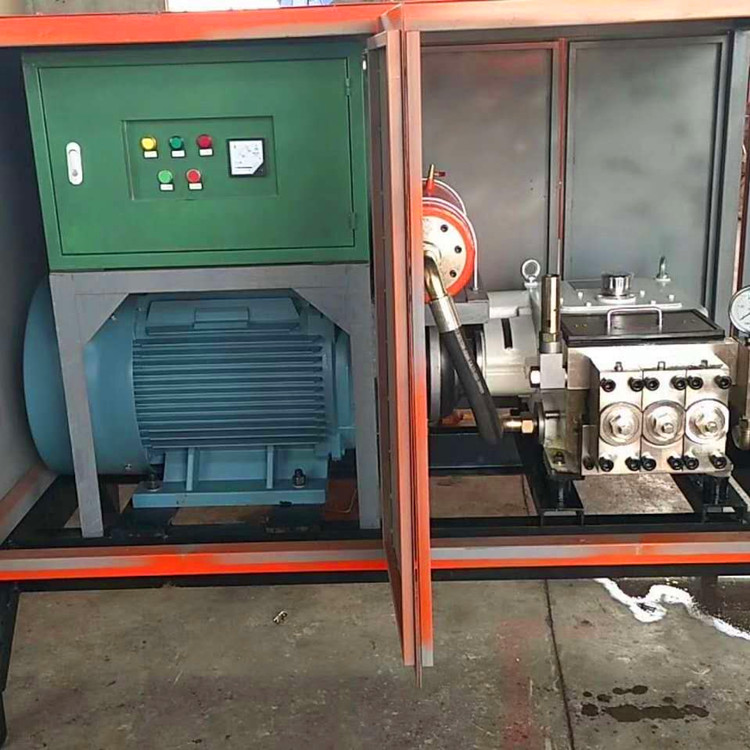

XOB 泵是臥式三柱塞往復泵，選用三相交流四極75KW 非防爆電動機驅動，經一級齒輪減速，帶動三曲拐曲軸旋轉，再經連桿滑塊帶動柱塞，使柱塞作往復運動，這樣使工作液（清水）在高壓腔中經吸、排液閥吸水和排出，從而使電能轉換成液壓能，輸出高壓水，供沖毛作業使用。

箱體是安裝曲軸，齒輪箱、連桿、滑塊和泵頭和基架又是運動過程中的主要受力部件，因此采用高強度鑄鐵的整體箱形結構，它具有足夠的強度。

曲輥選用合金鋼制成，軸瓦為鋼背高錫鋁合金軸瓦?；瑝K活塞環為NJ130標準環。

連桿大頭選用剖分式，以便裝折，小頭選用圓柱銷形式，工作可靠。 2、泵頭高壓腔部分∶柱塞表面經噴涂合金處理，具有較高的硬度和良好的耐磨性，柱塞密封為填料密封，進、排液閥座、閥芯為不銹鋼材料制成，下部安

裝三組吸液閥，上部安裝三組排液閥，均用螺堵壓緊，三組排液高壓腔由排液孔連通，在排液孔的一端裝有安全閥，其調定壓力為泵額定工作壓力的 110%。

3、濾水器∶

為保持進入泵內的水質清潔，無雜物或硬顆粒，高壓水沖毛機設置一個濾水器，濾水器由過濾箱、濾芯、進、排液口等零件配成。濾芯用不銹鋼制成。外界自來水和由調壓閥回來的水，從入口進入濾水器，通過管路與高壓泵進液腔相連。為保證高壓泵運行時有足夠的進水量，應保持濾網的清潔、通暢。

4、噴槍∶

為手持式∶噴槍與沖毛機之間用高壓膠管連接，為了減輕操作人員的勞動強度，用戶可在噴槍下端設鉗套式配重以平衡部分噴射反作用力。

5、拖車架∶

為了使沖毛機知距離移動，沖手機設有拖車架，拖車架用別鋼焊接，雙軸四輪。

6、電氣控制部分∶

本沖毛機的高壓泵是由一臺 75KW的電動機拖動，其起動電壓為

交流 380V，電流約為150A。電源由DZ10—250/330型自動空氣開關

輸入，并作過載及短路保護。此外，電動機還采用了 JR16B—150/3D

型帶斷相保護的熱繼電器作過載及斷相保護。高壓水泵的電動機起動為Y-△起動。

Y一△起動（星型一三角型）控制電路

Y一△起動控制電路是由一臺型號為 LC3—D953 型起動器及附件組成，其工作原理如下∶當按下起動鈕 QA時，KM1、KM2 吸合，它們

四、高壓水沖毛機安全操作規程

使用單位必須指定人培訓的工人操作，電器設備的運行維護必須由電工進行，具體規定如下;

1、沖毛機上電器設備的金屬外殼必須可靠地接零，并且金屬外殼還應接地，即重復接地。重復接地可利用自然接地體，其接地電阻<4 歐。沖毛機工作時，持沖毛槍的操作人員必須帶絕緣手套，穿絕緣靴。

2、沖毛機使用前，先檢查電器安全措施是否達到要求。再檢查泵內柱塞、潤滑油、曲軸箱內的油位、各部位有無損壞，當水源接通以后，各連接管道是否有滲漏現象等等。

3、在確定一切正常，將手動調壓閥擰開，使泵處于空載位置。打開球閥，再起動電動機，觀察電機旋轉方向是否與泵上的箭頭相同，若不同，則進行調換。

4、泵起動后，夏季空載運轉5分鐘，冬季空載運轉10分鐘，一切正常后（注意傾聽是否有雜音，抖動或其他異?，F(xiàn)象）方能帶載工作。

5、倉面打完或需要泵停止工作時，先將手動調壓閥轉到空載位置，再按停止按鈕，切斷電源。

6、噴槍的操作。

沖毛作業時，每支噴槍必須由操作人員持緊，將槍口對準打毛部位（嚴禁瞄對人）。槍頭距沖毛地面 100150mm，槍與地面的夾角一般在75 度左右，操作人員集中精力，按射流與混凝土表面接觸的軌跡

（寬帶狀）自左向右進行掃射，每排掃射要有少量重疊，以免打花。

7、高壓膠管應保持平順，不得轉急彎，轉小彎不得受壓，應經常檢查，若有損傷及時更換。更換膠管時應注意接頭聯接牢固。

8、沖毛機的轉倉

轉倉前應將噴槍電纜收到車箱內。沖毛機在倉面轉運應用門塔機或其他 3 噸以上起重機。吊運鋼絲繩必須吊正，不可歪斜，并有人指揮與懸掛。轉入新倉面停放時位置要適宜，盡量減少沖毛機轉移次數，停放地點應保證沖毛機平穩，盡量使泵保持水平位置。以保證良好的潤滑條件。

9、沖手機冬季使用時，請注意防凍，每班工作完畢，應將泵，濾水器及各管道、膠管內存水排凈。泵的排水方法是∶ 關閉進水閘閥，將放水螺堵擰開，排凈泵內存水。

10、如發生高壓水槍噴嘴出口處傷人事故，無論傷口處是否被高壓水切開，在做完臨時處理后應立即將傷者送往正規醫院進行治療，并向醫生詳細講明高壓水傷人情況，以利醫院正確治療。

沖毛機運行檢查、保養

泵是高壓沖毛的動力源，其維護保養是直接影響泵的使用壽命和水射流沖毛正常工作的重要環節，因此必須重視這項工作。

1、齒輪箱潤滑油

用 N68 機械油（相當于舊國際 50 號機械油），不得使用更低粘度的機械油，以免影響潤滑。

潤滑油應在運轉150小時左右后換油，同時清洗油池，加油必須在濾網口加入，正常運行中適當補充。

2、日常維護和保養

A、運動部件，緊固件是否擰緊。重點檢查柱塞與滑塊連接的防松螺釘。·6·

B、檢查進、排液閥的性能，平時應觀察閥組動作的節奏聲程力表的跳動，如發現不正常，拆開檢查進排液閥組的完好情況。

C、檢查各部位的密封是否可靠，

D、冬天使用時，在停泵后應將進液腔內的水放盡，以免漿壞箱體。 3、密封圈更換方法本泵柱塞密封的更換，需拆卸泵頭，抽出柱塞就可進行。拆卸時先卸下鎖緊螺釘、壓緊螺套，脫開柱塞與滑塊的聯接，探泵頭柱塞腔螺堵，松開鋼套螺堵;手盤輪胎聯軸器，讓滑塊將柱寒鞏，從泵頭端慢慢抽出柱塞，卸下螺母及鋼套螺堵，取出導向銅套及槐密封圈。復裝時先裝入柱塞密封填料并注意將密封填料接口錯開，裝導向銅套，將鋼套螺堵，螺母擰下幾扣，在柱塞表面涂潤滑油后，慢塞進，復裝柱塞與滑扶的聯接結構，注意在擰緊壓緊螺套時應轉動軸聯軸器，在柱塞來回運動過程中，逐漸擰緊壓緊螺套，擰緊鋼醵堵及螺母，須注意密封圈的松緊度要適當。

4、柱塞的修復

如柱塞表面微有拉毛現象，需及時取出柱塞進行拋光，否則會器柱寒密封圈的使用壽命，如柱塞表面損壞嚴重，則需及時更換。

5、保持潤滑油池油量

為改善柱塞的潤滑條件，本泵體增加潤滑油池，池內為46 機械油（相當于舊國際30機械油）經絨線滴至柱塞上。為確保柱塞的正常側，當班司機請注意潤滑油池的油量，及時添足。

6、長期停機不用之前，應清除泵內的全部液體，清洗全部零件.涂上防銹油脂。
