| 產品系列 | 康元CDE300系列 |
|---|---|
| 電機容量 | 1 |
| 電源相數 | 其它 |
| 額定電流 | 1 |
| 額定電壓 | 其它 |
| 供電電壓 | 其它 |
| 控制方式 | 其它 |
| 濾波器 | 其它 |
| 應用范圍 | 其它 |
| 營銷方式 | 代理現貨 |
| 適配電機功率 | 其它 |
| 輸出電壓調節方式 | 其它 |
| 外型 | 柜式 |
| 品牌 | 康元（康沃） |
| 型號 | CDE300 |

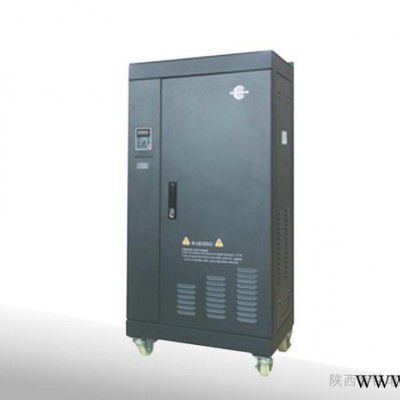

1.產品簡介： CDE300系列變頻器，采用32位DSP（數字信號處理器）硬件平臺，完成無速度傳感器矢量控制，與V/F相比，矢量控制有更好的控制性能；CDE300設計靈活，內含SVC（無速度傳感器矢量控制）和V/F控制，具有速度控制精度高、轉矩響應快、低頻輸出力矩大的優點。 2.技術特點：
先進的矢量控制算法，實現對電機的完全解耦控制，自動檢測電機參數，矢量、V/F兩種控制方式可選。
采用G、P合一型結構，使用方便。
頻率源組合方式豐富，可以根據現場要求進行切換。
多種參數的在線監控及切換。
16段速度控制、可編程PLC、擺頻運行。
可獨立編程的多功能8路數字輸入、2路模擬量輸入、1路高速脈沖輸入、2路集電極開路輸出、1路繼電器輸出。
多點V/F曲線，用戶可以靈活設置。
內置PID調節器，方便客戶進行簡單的流量、壓力等閉環控制。
可擴展的多泵供水控制卡**可控制4臺泵實現恒壓供水。
自動電壓調整和自動限流，使系統運行更加穩定。
自動轉速跟蹤，實現平滑啟動。
標準配置的RS485串行通訊接口，采用國際標準MODBUS-RTU通訊協議。
寬電壓工作范圍，260V-480V，可以應用在電壓偏低的場合。
完善的保護功能可實現過壓、欠壓、輸入輸出缺相、過熱、過載、外部故障、過流、相間短路、對地短路等保護。
完全獨立的風道設計，提高抗粉塵能力，冷卻風扇運轉模式可選。
加減速過程中采用特殊的電流算法，滿足瞬間電流重載的場合。
優越的電磁兼容性，滿足各種場合的使用要求。 技術規格 1.技術參數：
| 項 目 | 規 格 | |
| 基 本 功 能 | **高頻率 | 500Hz |
| 載波頻率 | 0.5kHz~16kHz；可根據負載特性，自動調整載波頻率 | |
| 頻率分辨率 | 數字設定：0.01Hz | |
| 模擬設定：**高頻率×0.1% | ||
| 控制方式 | 開環矢量控制(SVC)，V/F控制 | |
| 運行方式 | 鍵盤、控制端子（二線制、三線制）、RS485?？赏ㄟ^(guò)多種方式切換 | |
| 啟動轉矩 | 0.5Hz/150% | |
| 調速范圍 | 1:100 | |
| 過載能力 | G型機：150%額定電流60s；180%額定電流2s | |
| P型機：120%額定電流60s；150%額定電流2s | ||
| 轉矩提升 | 自動轉矩提升；手動轉矩提升可調整 | |
| V/F曲線 | 5種方式：直線型；多點型；多次冪曲線 | |
| 加減速曲線 | 直線或S曲線加減速方式；四種加減速時間；加減速時間范圍0.0~3000.0s | |
| 直流制動 | 直流制動頻率：0.00Hz~**大頻率，制動時間：0.0s~50.0s，制動電流：0.0%~100.0% | |
| 點動控制 | 點動頻率范圍：0.00Hz~500.00Hz；點動加減速時間，0.0s~3000.0s | |
| PLC、多段 速度運行 | 通過內置PLC或多功能數字端子實現**多16段速度運行 | |
| 內置PID | 可方便實現過程控制閉環系統 | |
| 自動電壓調整（AVR） | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 特殊 控制 功能 | MF.K鍵 | 可編程按鍵：命令通道切換/正反轉運行/點動運行選擇 |
| 紡織擺頻 | 實現幅度、擺頻時間、擺頻突變的功能 | |
| 定時控制 | 定時控制功能：設定時間范圍0h~65535h | |
| 輸入 輸出 功能 | 參考電源 | 10V/10mA |
| 端子控制電源 | 24V/200mA | |
| 模擬輸入端子 | 2個模擬量輸入端子，其中一個只能用作電壓輸入，另一個可作電壓或電流輸入 | |
| 數字輸入端子 | 8個數字多功能數字輸入端子，其中一個可作高速脈沖輸入。可兼容有源PNP或NPN輸入方式 | |
| 輸入 輸出 功能 | 模擬輸出端子 | 2個模擬輸出端子，分別可選0/4mA~20mA或0/2V~10V，可實現設定頻率、輸出頻率等物理量的輸出 |
| 數字輸出端子 | 1個高速脈沖輸出端子0kHz~50kHz的方波信號輸出，2個開路集電極輸出端子，1個繼電器輸出端子， 均可編程 | |
| 保護功能 | 保護功能 | 輸入輸出缺相(輸入缺相15kW以下無)、短路、過流、過壓、欠壓、過熱、過載、外部故障等 |
| 使用 條件 | 使用場所 | 室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
| 海拔高度 | 低于1000m | |
| 環境溫度 | －10℃~＋40℃（環境溫度在40℃~50℃，請降額使用） | |
| 濕度 | 小于95%RH，無水珠凝結 | |
| 振動 | 小于0.5g | |
| 存儲溫度 | －25℃~＋65℃ | |
