產品名稱：絕緣材料電壓擊穿試驗儀

產品型號：SDJ-10KV SDJ-30KV SDJ-50KV SDJ-100KV SDJ-150KV

滿足標準：
1、GB1408.1-2006《絕緣材料電氣強度試驗方法》
2、GB1408.2-2006《絕緣材料電氣強度試驗方法
        第2部分：對應用直流電壓試驗的附加要求》
3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》
4、GB/T3333 電纜紙工頻電壓擊穿試驗方法
5、HG/T 3330絕緣漆漆膜擊穿強度測定法
6、GB12656 電容器紙工頻電壓擊穿試驗方法
7、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》
主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣油、絕緣漆、紙板等介質在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓時間的測試；
電壓擊穿試驗儀采用計算機控制，試驗過程中可在線觀察試驗曲線；自動存儲試驗條件及試驗結果等數據，并可存取、顯示、打印.

技術指標：
1、輸入電壓 ：AC220V /50Hz
2、輸出電壓：AC：0～50kV； DC：0～50kV
3、輸出功率：5kVA
4、測量范圍： AC：0～50kV； DC：0～50kV
5、測量誤差：≤ 2％
6、升壓速率：1kV/s～5kV/s
7、耐壓時間：0～4H
8、漏電流        1～30 mA可由計算機軟件自由進行設定
9、電源        交流220V±10%的單相交流電壓和50Hz±1%的頻率
10、試驗環境溫度： 15 ～ 30℃，相對濕度：0～85%能夠穩定運行。
11、外形尺寸長×寬×高：1000mm×700 mm×1300mm
12、設備自重：     150Kg（參考）
13、接地要求儀器需要單獨接地，接地附合**標準要求，金屬棒深埋地下至少要1.5米以下
結構原理及性能特點：
1、主要由：升壓系統(高壓變壓器)、西門子PLC控制系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成；
2、計算機---西門子PLC控制系統---調壓裝置----升壓變壓器-----試樣；
3、高壓變壓器主要產生試樣所需的直流電壓；
4、調壓器用于調節升壓變壓器輸入端電壓以產生高壓所需的輸入電壓；
5、電壓測量主要是從高壓變壓器測量端測量，高壓變壓器測量端和高壓端是線性的；
6、放電系統在試驗做完以后自動放電，以免產生放電對人身的危害；
電壓擊穿試驗儀計算機系統及軟件包
1、試驗軟件是我公司研發的功能強大、操作簡單、顯示直觀的試驗軟件系統。
2、采用計算機控制通過人機對話方式，完成對絕緣介質工頻電壓擊穿，工頻耐壓試驗。
3、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；
4、可對試驗數據進行編輯修改，靈活適用；

5、試驗條件及測試結果等數據可自動存儲；
6、試驗報告格式靈活可變，適用于不同用戶的不同需求；
7、可對一組試驗中曲線數據的有效與否進行人為選定；
8、試驗結果數據可導入EXECL,WORD文檔編輯；
9、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入程序；
10、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；
11、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。

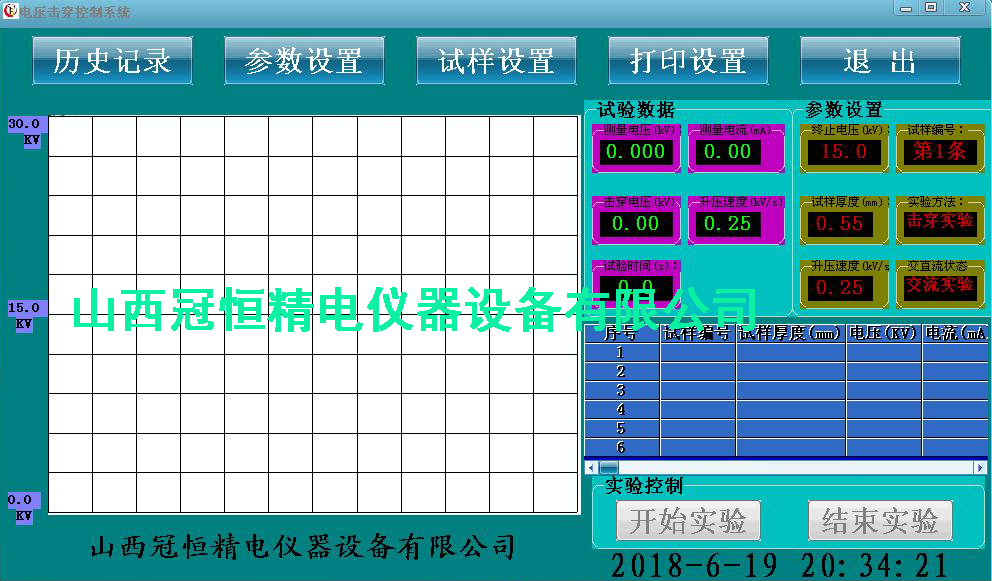

軟件操作界面：

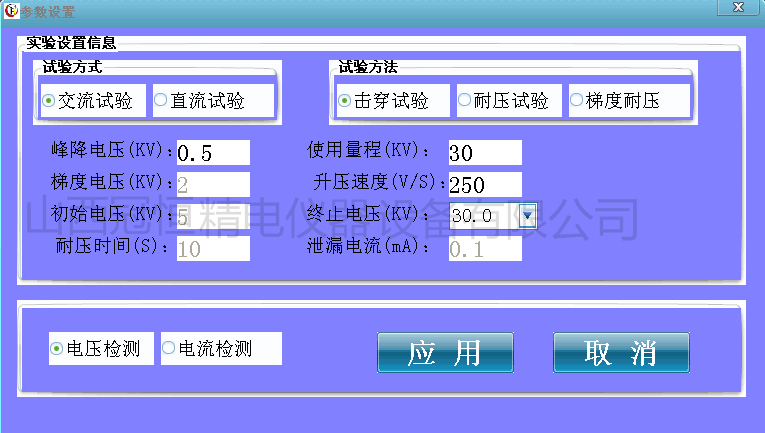

參數設置界面：

安全說明：
1、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周?chē)a(chǎn)生的較強的電磁干擾。也可避免控制計算機失控。
2、直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.(注：因?yàn)橹绷髟囼?yàn)后不放電會危險到人身安全,不能直接拿取電極,起到提醒使用人員放電以免造成傷害)。
3、試驗放電裝置，隨主機為一體化，改進了以往單獨配備一根放電桿的功能。
4、該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。
主要配置：
（1）門限位保護：不關門，即使通電點實驗開始，設備無任何反應，軟件有:安全門未關閉提示。
（2）電壓歸零保護：如果在實驗過程中，突然斷電，下次開機后，會自動回到零位，保證初始電壓為在零位
（3）終止電壓保護：可以通過軟件設定終止電壓，保證在升壓過程中如果出現異常升到指定的電壓后，自動終止并歸零
（4）高壓機械限位：如果軟件系統失去控制，電壓繼續往上升，到高壓限位后自動歸零如果在擊穿后未判停，通過過流保護器采集數據保證電壓自動歸零有高壓指示燈，通過觀察指示燈的狀態來判斷實在升壓還是在零位如果長時間做實驗，為保證設備的良好運行，設備留有變壓器排氣口，保證變壓器的良好運行，增長使用壽命如果在實驗中，試樣有異味或者出現燃燒和冒煙現象，可以通過排風系統進行排除。
（5）獨立接地保護
（6）短路保護
（7）軟件誤操作保護
（8）漏電保護
（9）實驗結束放電保護
1、主機           1臺
2、放電裝置       1套
3、計算機      1臺
4、打印機         1臺
5、控制軟件      1套
6、試驗電極      1套
7、油箱          1個
8、試驗臺        1個

9、說明書        1份

10、合格證       1份

11、裝箱單    1份

試驗準備和環境：

試樣的處理

用綢布對醺對試樣無腐蝕作用的溶劑，擦凈試樣。

預處理和條件處理：處理?xiàng)l件和方法可根據產品的性能要求從本標準附錄表1和表2中選取，有特殊要求的可有產品標準另行規定。

絕緣材料的電氣強度隨溫度和含水量而變化，除被試材料已有規定外，試樣應在23±2℃，相對濕度（50±5）%的條件下處理不少于24h。

經過受潮或浸液體煤質的試樣在試驗前應用濾紙輕輕吸去滴液，從試樣取出到試驗完畢不超過5分鐘。

媒質：

氣體媒質：采用空氣，如有閃絡可在電極周?chē)尤彳浌柘鹉z防飛弧圈，防飛弧圈與電極之間有一毫米左右的環狀間隙，環寬30mm。

液體媒質：常態試驗及90℃以下的熱態試驗采用清潔的變壓器油，90℃至300℃以內的熱態試驗采用清潔的過熱氣缸油。

試驗環境：

常態試驗環境：

溫度為20±5℃，相對濕度為65±5%。

熱態試驗或潮濕環境試驗條件由產品標準參照錄中表2予以規定。

擊穿的判斷：

試樣沿施加電壓方向及位置有貫穿小孔、開裂、燒焦等痕跡為擊穿，如痕跡不清可用重復施加試驗電壓來判斷。
