描述：

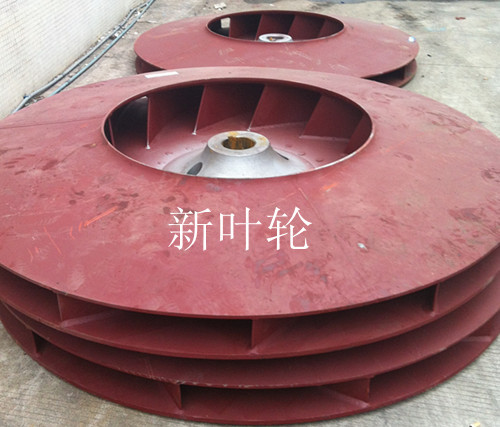

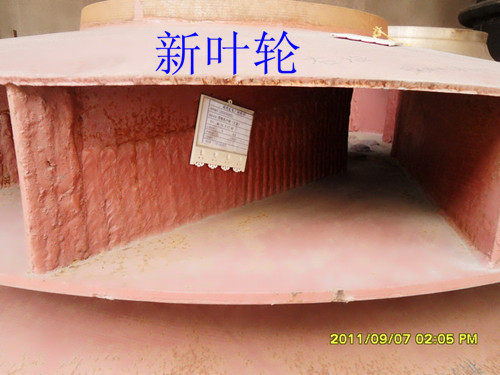

本司承接水泥廠、電廠等風(fēng)機(jī)葉輪磨損位修復(fù)或新頁輪表面強(qiáng)化涂層，可延長葉輪的使用壽命長達(dá)幾倍。采用超音速噴涂碳化鎢修復(fù)方案，涂層致密，硬度高，耐磨性能強(qiáng)，延長工件的使用壽命。 　
碳化鎢粉末涂層：

碳化鎢（WC）是制造硬質(zhì)合金的主要原材料，有很高的顯微硬度。常用WC涂層的粉末有WC8%CO、WC12%CO、WC17%CO等。在WC中加不同比例的鈷主要是起粘結(jié)作用，以增加涂層的韌性，同時防止噴涂過程過碳的燒損，碳化鉻（Cr2C3）硬度高，有良好的抗高溫氧化和耐磨性能，使用溫度高達(dá)800℃。一般Cr2C3與Ni-Cr合金混合使用，主要用于高溫磨損部位。
機(jī)械配件磨損位噴涂碳化鎢修復(fù)涂層工藝——碳化鎢耐磨涂層參數(shù)：

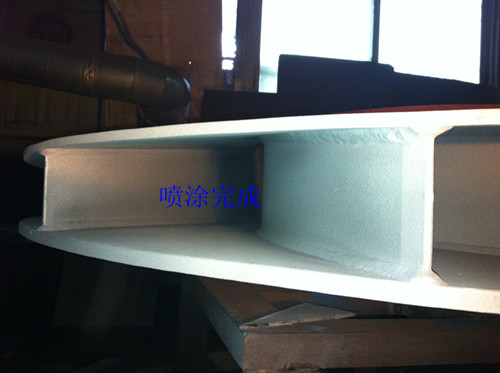

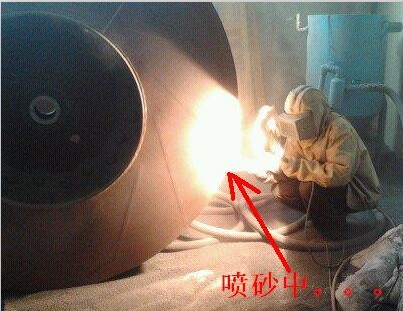

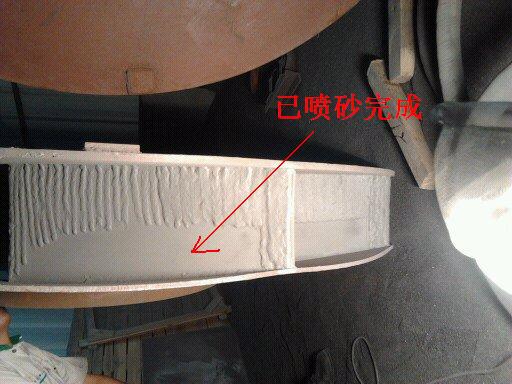

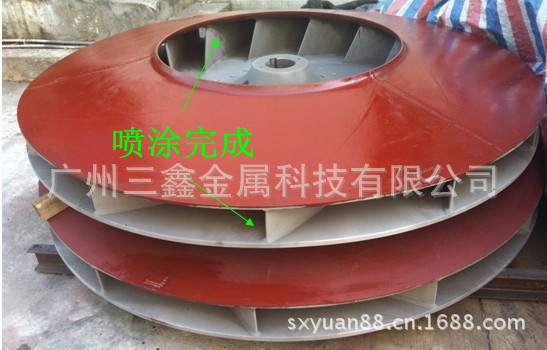

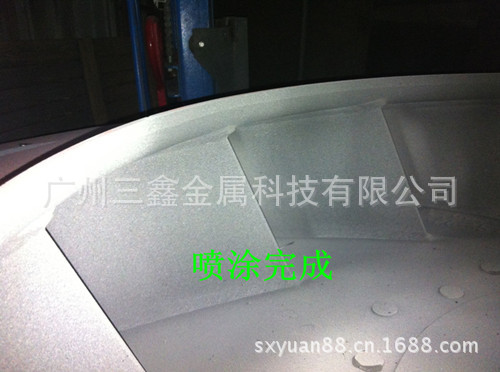

加工工藝：→噴砂→預(yù)熱→打底→噴涂碳化鎢（厚度0.04～1.0㎜）→拋磨；
加工方式：等離子/超音速火焰噴涂碳化鎢涂層
性能指標(biāo)：硬度可達(dá)：HRC70~80
結(jié)合強(qiáng)度：≥90MPa
耐高溫：1200℃以上
涂層厚度：0.04mm~1.0mm
使用壽命：比傳統(tǒng)工藝
提高了3～6倍加工范圍：直徑：幾十毫米到幾百毫米
長度：幾個毫米到幾米都可加工
