| 加工定制 | 是 |
|---|---|
| 類型 | 新風機組 |
| 用途 | 各類廠房, 酒店,辦公大樓,凈化等行業 |
| 控溫范圍 | 根據需求 |
| 流量壓力 | 根據需求 |
| 風量 | 根據需求（m3/h） |
| 制冷量 | 根據需求 |
| 品牌 | Siemens/西門子 |
| 型號 | YW-OA |

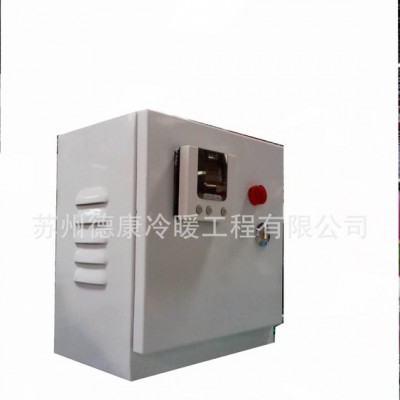

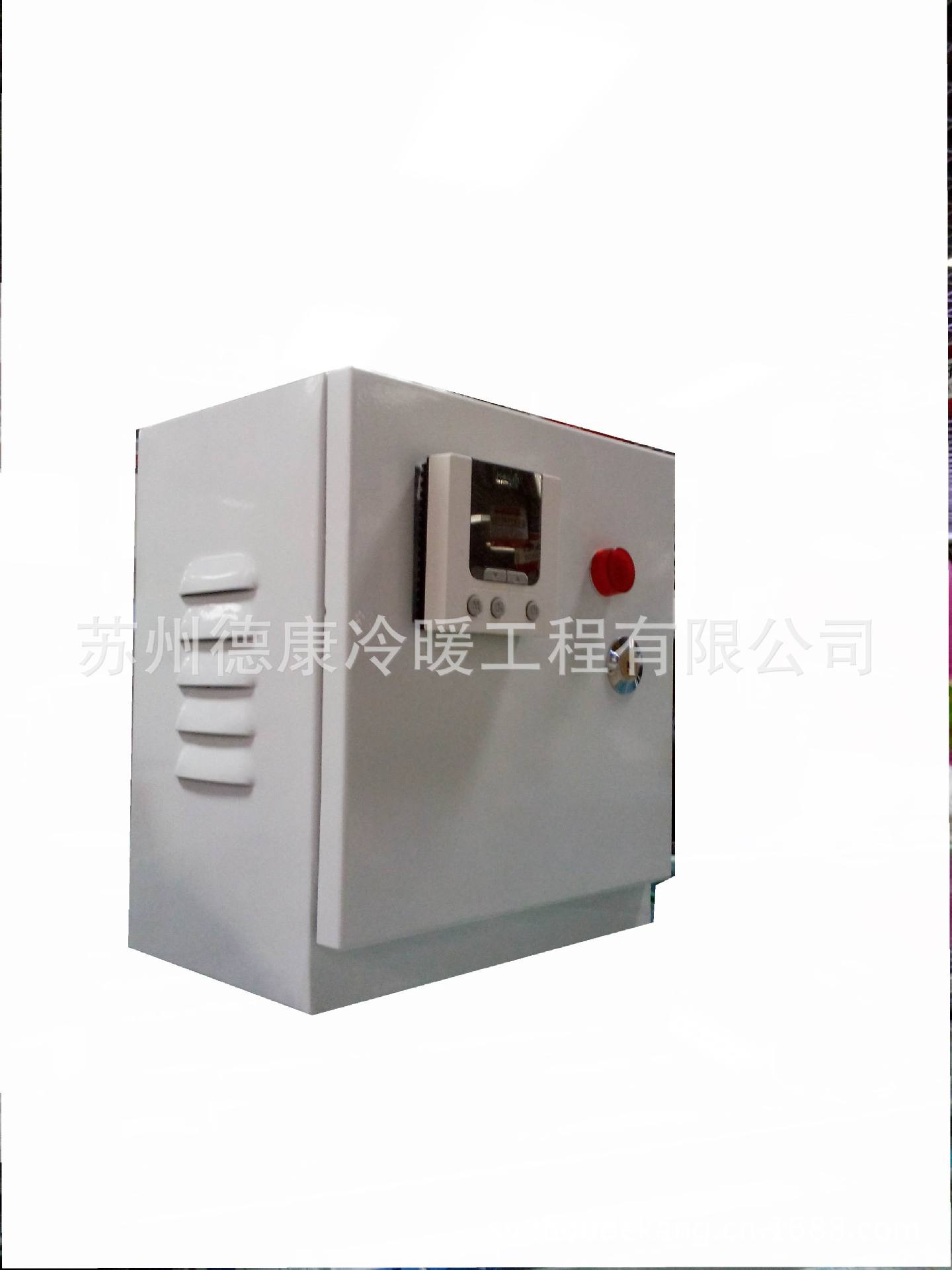

YW-OA新風機組自控柜，適用于各類廠房, 酒店,辦公大樓,凈化等行業空調系統中的新風機組
的相關控制或普通溫控機組控制，該產品內置直接數字型控制器帶操作屏、變壓電源等相關輔助設備，
與外部傳感器，電動閥，風機等被控設備連接，構成一個完整的控制系統。也有帶遠程接口，可實現
中央集中控制。
產品特點：
1． 可顯示溫度，濕度, 電動閥開度
2． 帶內置溫度傳感器,也可外接傳感器
3． 設定參數可手動調整
4． 具有PID自動調節功能
5． 可現場**地控制,也可遠程網絡控制
6． 具有節能待機控制功能
7． 制冷加熱功能
技術參數：
電源：AC220V +/- 10%，50HZ
功耗：30W
電壓輸入：0-10V,0-5V
電流輸入：4-20MA或0-20MA
電阻: NTC10K, NTC20K
電壓輸出: 0-10V
電流輸出：4-20MA或0-20MA
數字信號輸入：干觸點（NO/NC）
數字信號輸出：干觸點（NO/NC） 觸點容量AC220V 3A
溫度設定范圍：0-99℃
溫度顯示精度：0.1℃
控溫精度:+/-1℃

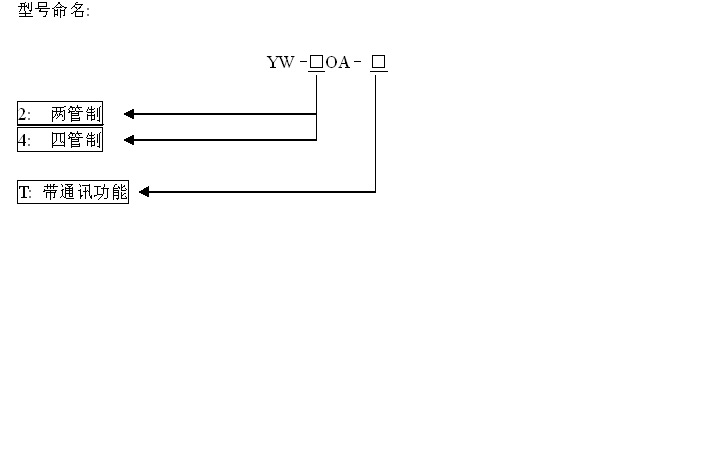

網絡參數： Modbus協議(YW -□OA –T)
安裝說明:
1． 安裝環境干燥，遠離熱源和強電干擾源的地方
2． 可掛于墻壁上或組合式空調箱上，用4個M6安裝螺絲固定控制柜
3． 可自制4根落地安裝支架，落地固定

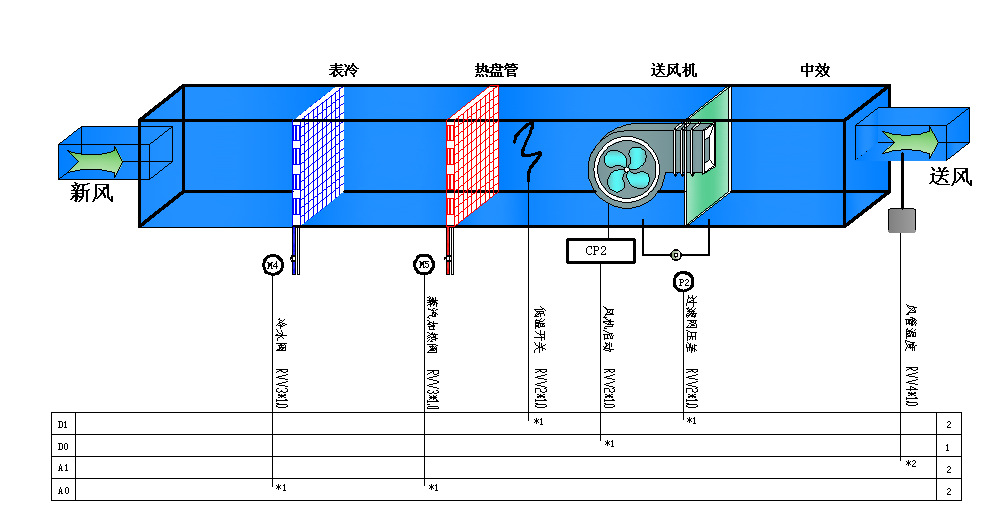

系統原理圖:
工作原理:
一、 兩管制系統
1． 風機可在操作屏上開關機, 查看,溫度,濕度,電動閥開度
2． 制冷模式下: 溫度大于設定溫度值, 根據PID調節電動閥慢慢打開,反之關閉
加熱模式下: 溫度小于設定溫度值, 根據PID調節電動閥慢慢打開,反之關閉
二、四管制系統
1. 風機可在操作屏上開關機, 查看,溫度,濕度,電動閥開度
2. 溫度大于設定溫度值, 根據PID調節冷水電動閥慢慢打開,反之,關閉,則熱水電動閥慢慢打開.
加熱模式下: 溫度小于設定溫度值, 根據PID調節電動閥慢慢打開,反之關閉
