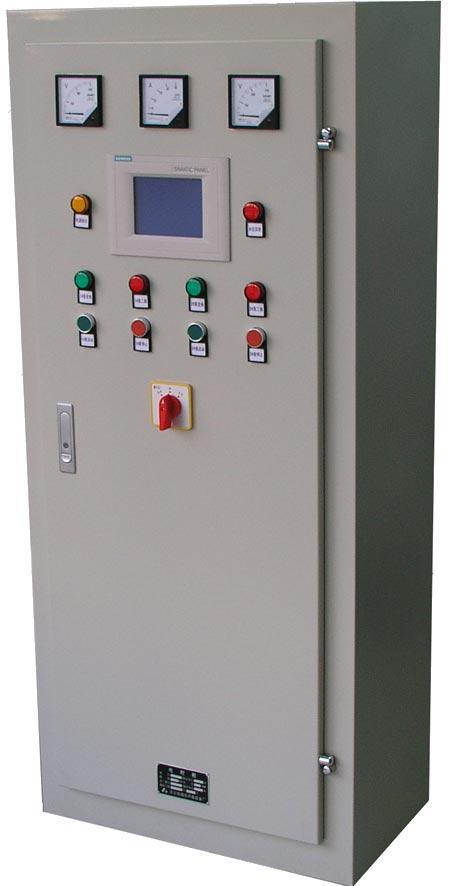

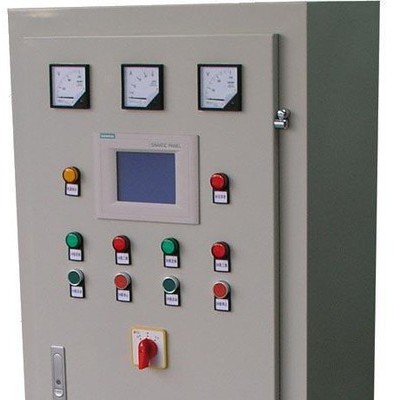

YW-JNF空調末端設備節能控制柜

      YW-JNF空調末端設備節能控制柜適用于各類廠房，大樓中央空調末端風機節能控制，在春季、秋季和冬季室外氣溫較低、冷負荷較小的時段，電機的運行頻率可以長期保持在一個較低的頻率，可以節約大量的電能。

     產品特點：

1． 可顯示室外溫度，濕度，室內溫度,風機頻率，各電動閥開度或開關狀態，風機狀態

2． 具有室外焓值優先優化控制,達到節能效果

3． 設定參數可手動調整，也可根據內置程序自動調整

4． 具有PID自動調節功能和強制兩種模式

5． 制冷加熱切換功能

6． 可現場**地控制與遠程網絡控制，也可以太網通訊

7． 風機設備可設定時間開關機

8． 帶報警功能，記錄報警內容，可打印數據

9． 可擴展手機報警功能

10． 觸摸屏操作，中文界面，簡單方便

技術參數：

電源：AC380V +/- 10%，50HZ

電壓輸入：0-10V

電流輸入：4-20MA或0-20MA

電壓輸出: 0-10V

電流輸出: 4-20MA

數字信號輸入：干觸點（NO/NC）

數字信號輸出：干觸點（NO/NC） 觸點容量DC24V 3A

網絡參數：RS485，Modbus協議，以太網

型號命名:

YW –□JNF -□  □ □□

2:  兩管制

4:  四管制

0:  不帶手機報警功能

1:  帶手機報警功能

X:  各個數字代表幾個末端風機控制

IE:  帶以太網接口

安裝說明:

1． 安裝環境干燥，遠離熱源和通風的地方

2． 落地固定

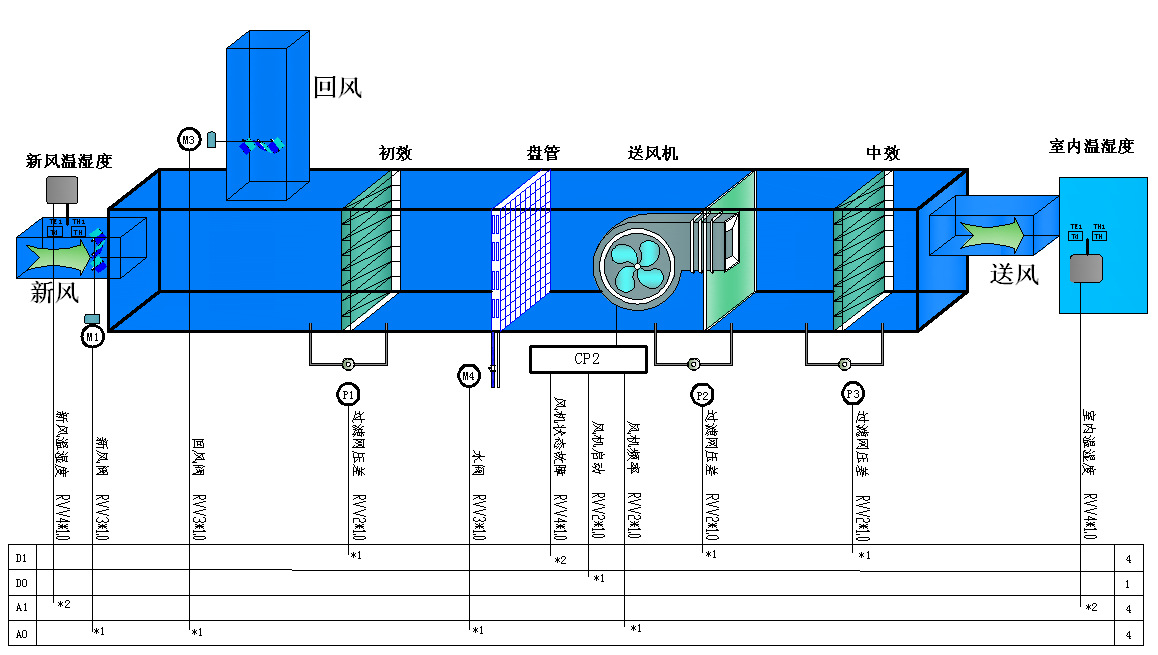

YW-2JNF-01系統原理圖:

 工作原理

由于中央空調系統的空調機組或新風機組等安裝地點較為分散，所以需在每個末端設備旁裝一個控制柜，每臺末端設備的風機由一臺變頻器控制。

1． 焓值控制功能：

依據室外新風溫濕參數和室內溫濕度，調節控制新風風閥和回風風閥的開度，實現節能運行：YW-JNF系列控制系統具備焓值計算和優化控制功能。

過渡季節當室外空氣的焓值低于室內空氣的焓值，可以不需要制冷直接引入新風。

以送風（或室內）溫度為目標，通過檢測系統室外新風溫濕參數和室內溫濕度目標值，并在線計算新風和室內空氣焓值，然后輸出相應的控制信號，

自動調節控制新風風閥和回風風閥的開度，實現節能運行策略。

溫度的穩定控制不僅能解決室內舒適度，同時也能降耗節能。如新風機柜為變風量系統，冷水閥調節應以送風溫度為目標，非變風量系統以室內溫度為目標。

2． 連鎖控制功能：

新風系統連鎖控制設計有時間連鎖和邏輯連鎖。時間連鎖為控制器按預設的時間自動啟停新風系統風機，邏輯連鎖實現水閥與風機之間的連鎖和故障報警，

風機運行是冷水閥調節的必要條件。

為此，新風系統的節能運行策略包括有**新風利用策略、室內溫度穩定控制策略和連鎖安全運行策略，以上策略的成功應用在確保新風系統安全運行條件下，

并取得**節能效果。

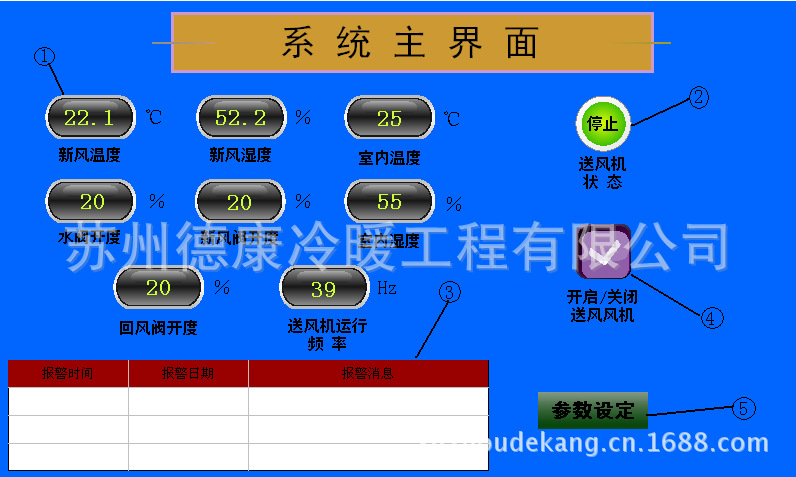

例：一臺風機操作界面

① 顯示當前系統中各設備參考數值。如上圖當前回風溫度為22.1℃。

② 顯示系統中設備是否運行。

③ 報警時顯示相關信息。

④ 點擊啟停系統中的設備。

⑤ 點擊切換至相應畫面。

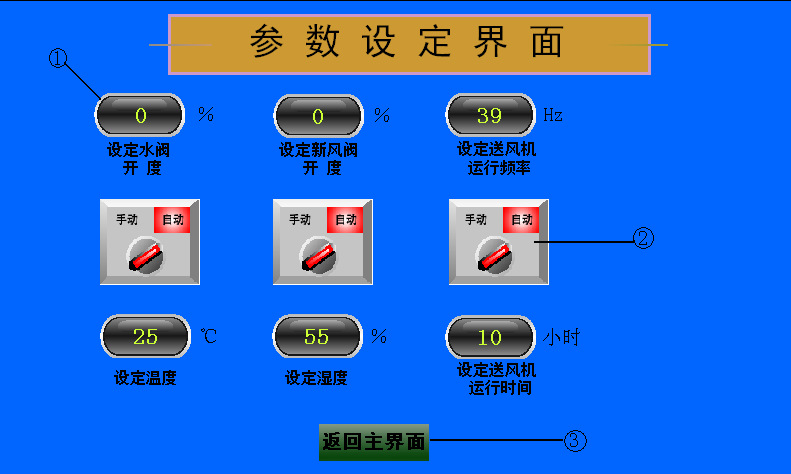

① 點擊相應數值將以設定值運行。如設定水閥開度。

② 點擊切換各設備的運行模式。

③ 點擊切換至相應畫面。
