| 型號 | SYC-10L-B |
|---|
SYC-10L-B太陽能路燈控制器庭院燈控制器10A20A保護值參數可調

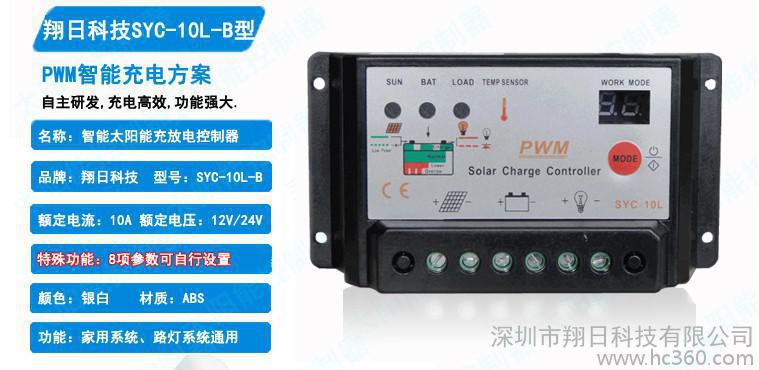

SYC-10L系列太陽能路燈控制器、太陽能庭院燈控制器<10A 12V/24V><20A 12V/24V>

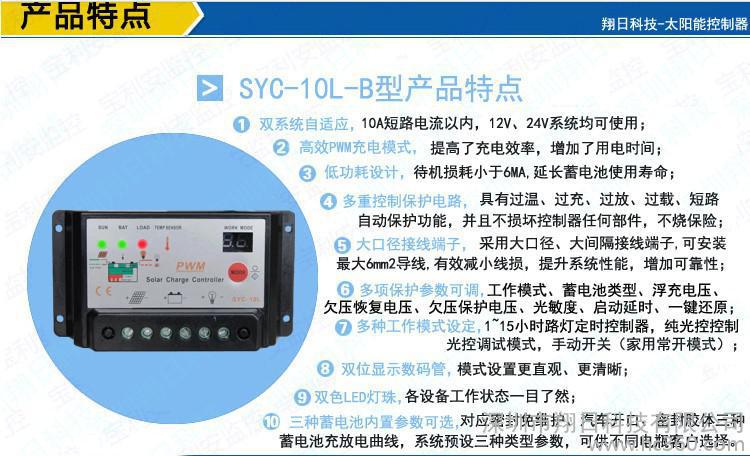

一、產品概述
太陽能雙負載路燈控制器采用 **先進的數字技術設計，全自動運行。它的脈寬調制（PWM）式的蓄電池充電方式將大大提高蓄電池的壽命。本產品擁有很多獨特的功能， 使用非常方便：
1.12/24V自動識別
2.高效的串聯式PWM充電方式，延長了蓄電池壽命，提高了系統性能
3.使用功率MOSFET作為電子開關，沒有任何機械開關
4.具有廣泛的適用性，自動識別白天/黑夜
5.LED數字化功能菜單設置及顯示簡明、易用
6.路燈的定時時段1~15小時可調

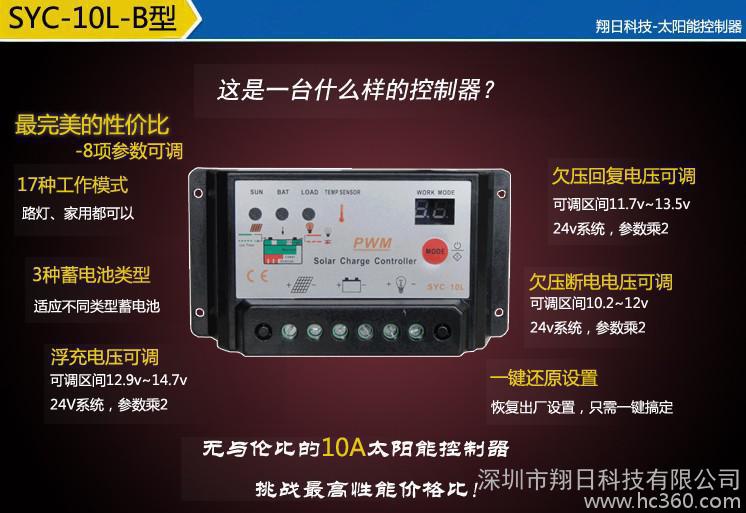

7.與A款區別在于，B款比A款多了欠壓保護值，欠壓恢復值，過充保護值等6項參數值可調節，增強了路燈系統的靈活性
8.密封、膠體、開口式三種類型蓄電池充電程序可選
9.采用溫度補償，自動調整充放電參數，提高蓄電池使用壽命
10.控制器具有過溫、過充、過放、過載、短路自動保護功能
11.任意組合的光電池及蓄電池反接自動保護功能
本控制器適用于太陽能離網系統(獨立系統)中，特別是太陽能路燈系統，自動控制充電和放電過程?？刂破鞯男铍姵爻潆娺^程是經過優化的，能夠延長蓄電池壽命，改善系統性能。其全面的自測功能和電子保 護功能可以避免由于安裝錯誤和系統故障而導致的控制器損壞。
二、負載的工作模式
1. 純光控模式
當沒有陽光時，光強降到啟動點，控制器延時10分鐘確認啟動信號后，開通負載，負載開始工作；當有陽光時，光強升到啟動點以上，控制器延時10分鐘確認關閉輸出信號后關閉輸出，負載停止工作。
2. 光控啟動+定時關閉模式
當沒有陽光時，光強降到啟動點，控制器延時10分鐘確認啟動信號后，開通負載，負載開始工作。當負載工作到設定的時間**關閉負載，具體設定時間見負載工作模式的設置方法。
3. 調試模式
用于系統調試使用，與純光控模式相同，只取消了判斷光信號控制輸出的10分鐘延時，保留其它所有功能。有光信號即關閉負載端輸出，無光信號即接通負載端輸出，方便安裝調試時檢查系統安裝的正確性。
4. 手動開關模式
此方式手動開啟和關閉負載端的輸出，按動設置按鈕負載端執行開關動作。
三、充電特點：
控制器采用先進的串聯型脈寬調制(PWM)方式, 0 to **的寬范圍PWM調節能夠在任何系統條件下對蓄電池快速穩定的充電。
PWM充電方式首先是用脈沖電流對電池充電，然后讓電池停充一段 時間后再充，如此循環充電**終使蓄電池充滿電量，間歇期使蓄電池經 化學反應產生的氧氣和氫氣有時間重新化合而被吸收掉，使?jié)獠顦O化和 歐姆極化自然而然地得到消除，從而減輕了蓄電池的內壓，使下一輪的 充電能夠更加順利地進行，使蓄電池可以吸收更多的電量。間歇脈沖充 電方式使蓄電池有較充分的反應時間，減少了析氣量，提高了蓄電池對充電電流的接受率。
四、安裝注意事項：
1.安裝蓄電池時要非常小心，對于開口式蓄電池的安裝應戴上防護鏡一旦接觸到蓄電池酸液時，請及時用清水沖洗。
2.蓄電池附近避免放置金屬物件，防止蓄電池發生短路。
3.蓄電池充電時可能產生酸性氣體，確保環境周圍通風良好。
4.室外安裝時應避免陽光直曬和雨水滲入。
5.虛接的連接點和腐蝕的電線可能造成極大的發熱融化電線絕緣層， 燃燒周圍的材料，甚至引起火災；所以要保證連接頭都擰緊，電線 **好用扎帶都固定好，避免移動應用時電線搖晃而造成連接頭松散。
6.只能給符合本控制器控制范圍的蓄電池充電。
7.控制器上的蓄電池接線端子既可以同一只蓄電池連接，也可以同一 組蓄電池連接。手冊里后續說明都是針對單只蓄電池使用時，但是 同樣適用于一組蓄電池的系統。
8.系統連接線按照 3A/mm2 的電流密度進行選取。
