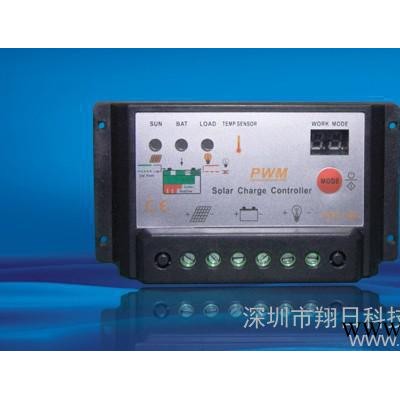

型號	SYC-10L

SYC-10L-A太陽能路燈控制器庭院燈控制器10A20A
SYC-10L系列太陽能路燈控制器、太陽能庭院燈控制器<10A 12V/24V><20A 12V/24V>

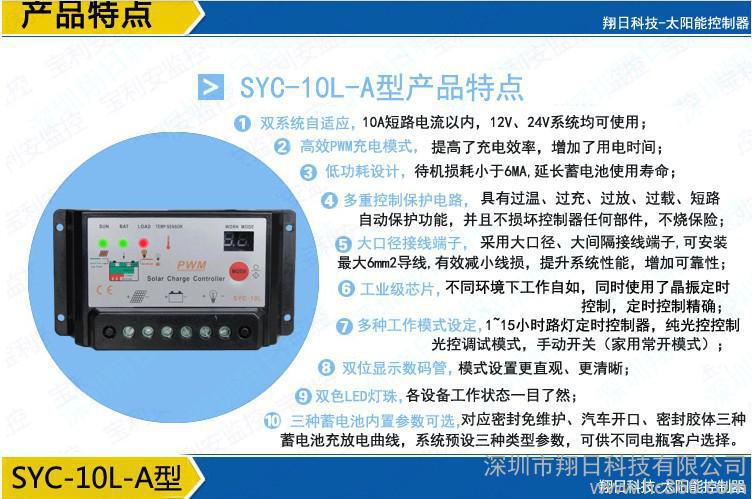

一、產品概述
太陽能路燈控制器采用**先進的數字技術設計，全自動運行。它的脈寬調制PWM式的蓄電池充電方式將大大提高蓄電池的壽命。本產品擁有很多獨特的功能，使用非常方便：
1.12/24V自動識別
2.高效的串聯式PWM充電方式，延長了蓄電池壽命，提高了系統性能
3.使用功率MOSFET作為電子開關，沒有任何機械開關
4.具有廣泛的適用性，自動識別白天/黑夜
5.LED數字化功能菜單設置及顯示簡明、易用
6.路燈的定時時段1~15小時可調
7.獨特的雙時段控制，增強了路燈系統的靈活性
8.密封、膠體、開口式三種類型蓄電池充電程序可選
9.采用溫度補償，自動調整充放電參數，提高蓄電池使用壽命
10.控制器具有過溫、過充、過放、過載、短路自動保護功能
11.任意組合的光電池及蓄電池反接自動保護功能

本控制器適用于太陽能離網系統(獨立系統)中，特別是太陽能路燈 系統，自動控制充電和放電過程。控制器的蓄電池充電過程是經過優化的，能夠延長蓄電池壽命，改善系統性能。其全面的自測功能和電子保護功能可以避免由于安裝錯誤和系統故障而導致的控制器損壞。

二、負載的工作模式
1. 純光控模式
當沒有陽光時，光強降到啟動點，控制器延時10分鐘確認啟動信號后，開通負載，負載開始工作；當有陽光時，光強升到啟動點以上，控制器延時10分鐘確認關閉輸出信號后關閉輸出，負載停止工作。
2. 光控啟動+定時關閉模式
當沒有陽光時，光強降到啟動點，控制器延時10分鐘確認啟動信號后，開通負載，負載開始工作。當負載工作到設定的時間**關閉負載，具體設定時間見負載工作模式的設置方法。
3. 調試模式
用于系統調試使用，與純光控模式相同，只取消了判斷光信號控制輸出的10分鐘延時，保留其它所有功能。有光信號即關閉負載端輸出，無光信號即接通負載端輸出，方便安裝調試時檢查系統安裝的正確性。
4. 手動開關模式
此方式手動開啟和關閉負載端的輸出，按動設置按鈕負載端執行開關動作。

三、充電特點：
控制器采用先進的串聯型脈寬調制(PWM)方式, 0 to **的寬范圍PWM調節能夠在任何系統條件下對蓄電池快速穩定的充電。
PWM充電方式首先是用脈沖電流對電池充電，然后讓電池停充一段 時間后再充，如此循環充電**終使蓄電池充滿電量，間歇期使蓄電池經 化學反應產生的氧氣和氫氣有時間重新化合而被吸收掉，使?jié)獠顦O化和 歐姆極化自然而然地得到消除，從而減輕了蓄電池的內壓，使下一輪的 充電能夠更加順利地進行，使蓄電池可以吸收更多的電量。間歇脈沖充 電方式使蓄電池有較充分的反應時間，減少了析氣量，提高了蓄電池對充電電流的接受率。

四、安裝注意事項：
1.安裝蓄電池時要非常小心，對于開口式蓄電池的安裝應戴上防護鏡一旦接觸到蓄電池酸液時，請及時用清水沖洗。
2.蓄電池附近避免放置金屬物件，防止蓄電池發生短路。
3.蓄電池充電時可能產生酸性氣體，確保環境周圍通風良好。
4.室外安裝時應避免陽光直曬和雨水滲入。
5.虛接的連接點和腐蝕的電線可能造成極大的發熱融化電線絕緣層， 燃燒周圍的材料，甚至引起火災；所以要保證連接頭都擰緊，電線 **好用扎帶都固定好，避免移動應用時電線搖晃而造成連接頭松散。
6.只能給符合本控制器控制范圍的蓄電池充電。
7.控制器上的蓄電池接線端子既可以同一只蓄電池連接，也可以同一 組蓄電池連接。手冊里后續說明都是針對單只蓄電池使用時，但是 同樣適用于一組蓄電池的系統。
8.系統連接線按照 3A/mm2  的電流密度進行選取。
