輸入電壓范圍	12v/24v
型號	SYC-15S

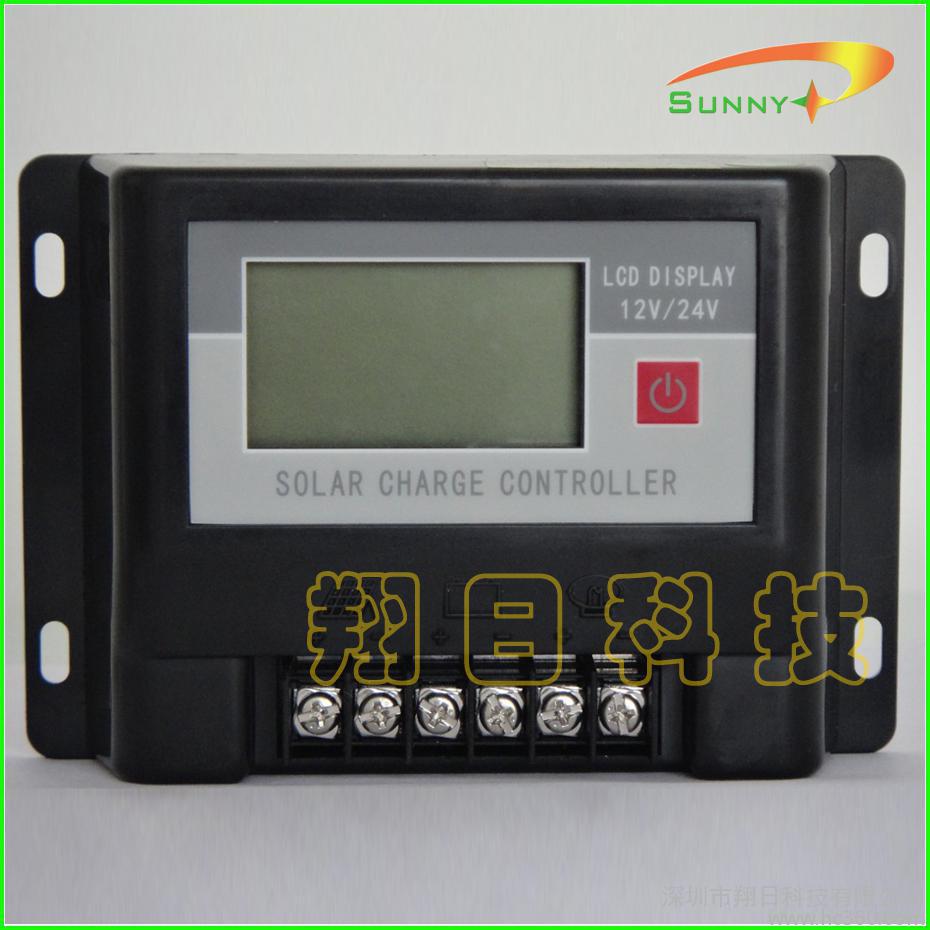

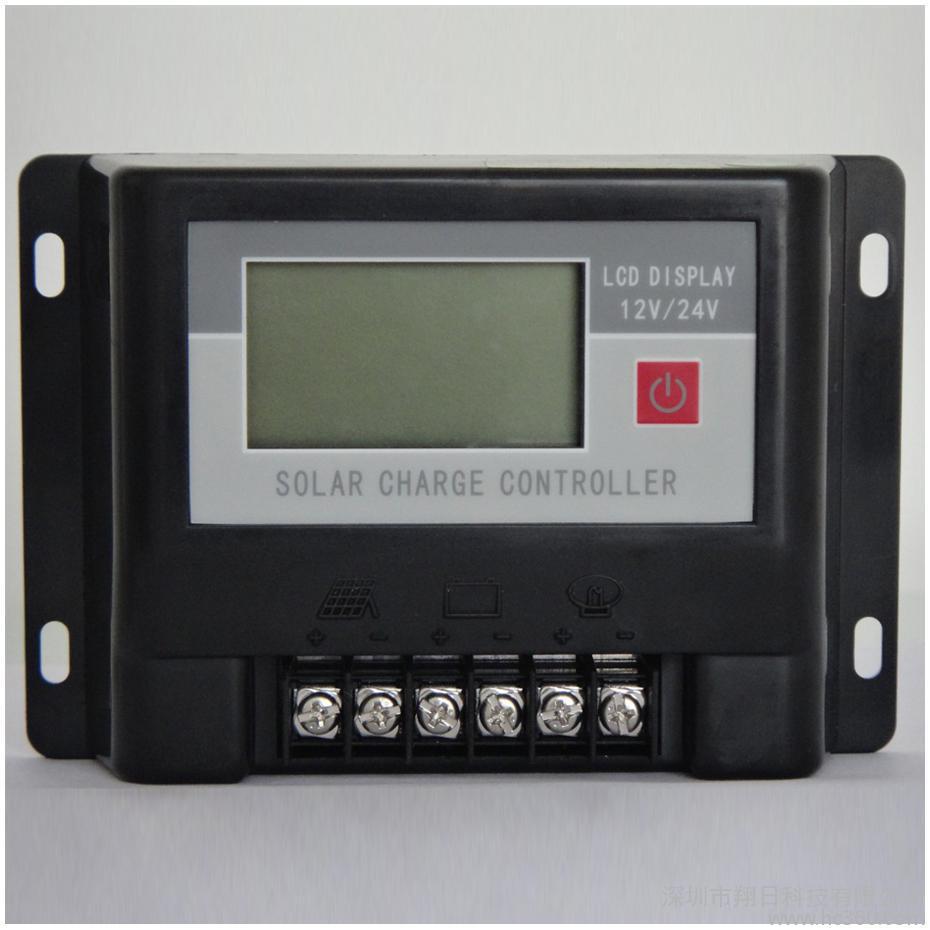

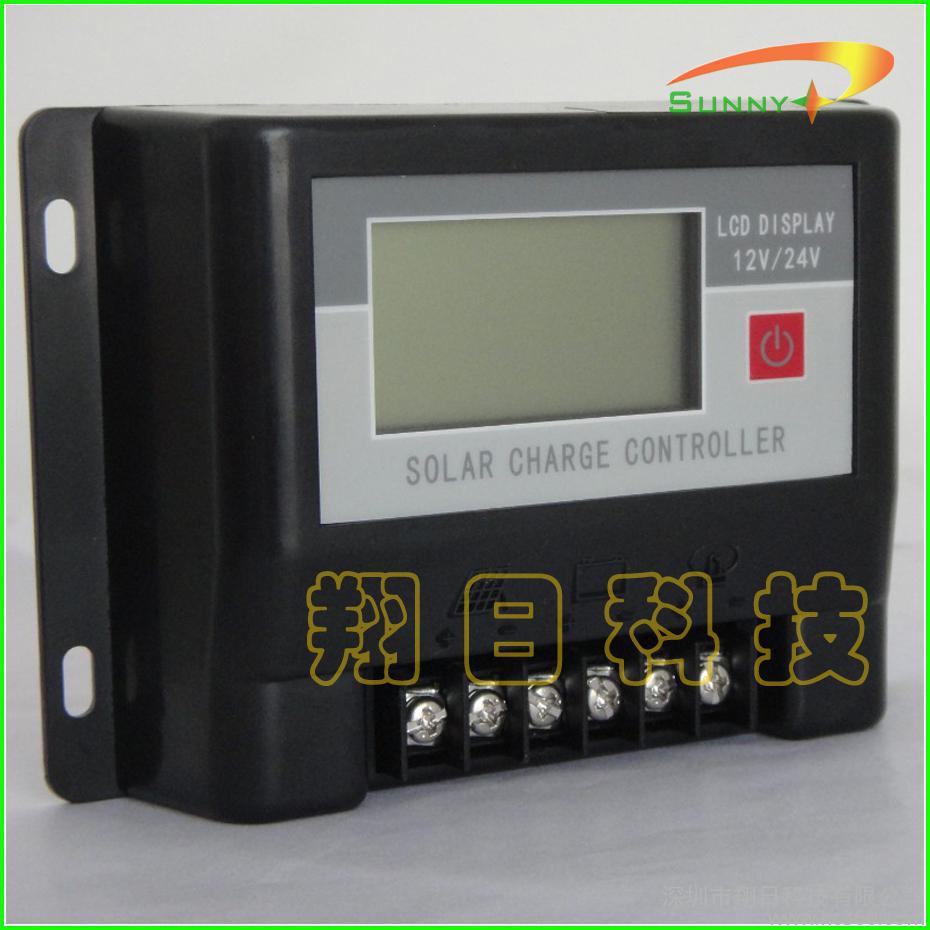

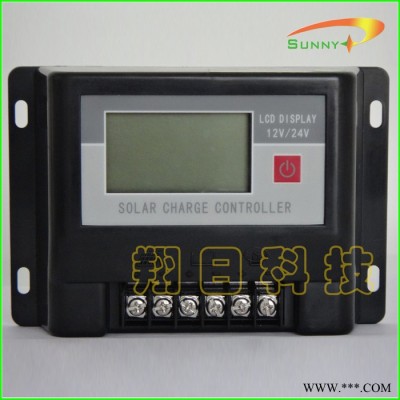

SYC-15S系列經濟型太陽能控制器、充電器<10A12V/24V><15A12V/24V>
一、特點
本產品為一款智能的多功能太陽能充放電控制器，本系列控制器采用了液晶顯示，帶給用戶以非常友好的操作體驗，滿足了用戶各種應用要求。本控制器具體特征如下：

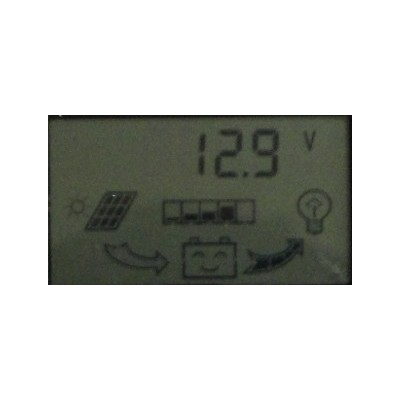

1.形象的液晶圖像顯示
2.自動識別系統電壓
3.自動溫度補償
4.電池過放保護（LVD）
5.智能PWM 充電模式
6.短路保護
7.電池反充保護
8.電池反接保護


二、負載工作模式說明及設置
通過單擊開關按鍵控制輸出的開啟和關閉，LCD屏也會有相應的顯示。

三、故障處理
1. 負載指示燈閃爍：控制器輸出過載或短路保護，移除多余負載后，2分鐘后控制器自動恢復輸出。
2. 充電指示燈常滅：太陽能電池板未接好，請檢查電纜線連接是否正確及是否連接牢固。
3. 電量指示燈常滅：請檢查太陽能板、蓄電池及負載是否連接正確。

四、主要參數
額定工作電流:10A(15A)
額定工作電壓:12V/24V
太陽能板電壓:50V
提升電壓：14.0/28V
浮充電壓:13.8/27.6V
欠壓保護:10.7/21.4V
欠壓恢復:12.6V/25.2V
空載損耗:≤20mA
充電回路壓降:≤0.2V
充電模式:PWM模式
溫度補償: -4mV/Cell/℃
安裝線號: ≤16mm2
工作溫度: -25℃~60℃
儲存溫度: -35℃~70℃
濕度要求: ≤90％,無凝露
外形尺寸: 145mm*99mm*35mm
安裝孔間距: Φ5mm—134mm*63mm
重量: 260g
