| 廠家(產地) | 德國巴斯夫 |
|---|---|
| 牌號 | A3HG5 |
| 加工級別 | 注塑級 |
| 特性級別 | 高剛性,高強度,增強級,耐高溫 |
| 用途級別 | 家電部件,電動工具配件,汽車部件,運動器材 |
| 銷售方式 | 品牌經銷 |
| 類型 | 標準料 |
| 品牌 | 德國巴斯夫 |

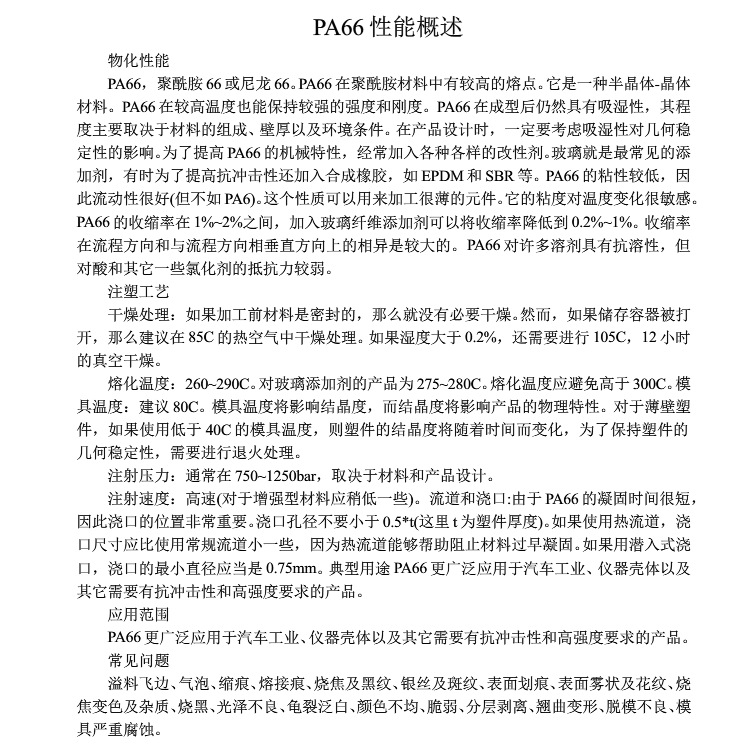

原料技術數(shù)據(jù)
| 性能項目 | 試驗條件[狀態(tài)] | 測試方法 | 測試數(shù)據(jù) | 數(shù)據(jù)單位 | |
| 機械性能 | 卡畢缺口沖擊強度 | 30℃，干/濕 | 9 | KJ/m2 | |
| 沖擊、破壞能量 | +23℃，干/濕 | 3/15 | J | ||
| 彎曲強度 | 干/濕 | 260/200 | MPa | ||
| 拉伸彈性模量 | 干/濕 | 8600/6500 | MPa | ||
| 拉伸蠕變模量 | 1000h,濕 | 3600 | MPa | ||
| 卡畢沖擊強度 | 30℃，干 | 55 | KJ/m2 | ||
| 斷裂應力（V=50mm/min） | 干/濕 | 170/120 | MPa | ||
| 熱變形溫度 | 1.8MPa負荷，干態(tài) | 250 | ℃ | ||
| 斷裂伸長率（V=50mm/min） | 干/濕 | 3/6 | % | ||
| 卡畢缺口沖擊強度 | +23℃，干/濕 | 10/18 | KJ/m2 | ||
| 球壓硬度 | 干/濕 | 240/190 | MPa | ||
| 伸長率 | ≤0.5%, +23℃，濕 | 3600 | MPa | ||
| 卡畢沖擊強度 | +23℃，干/濕 | 65/90 | KJ/m2 | ||
| 屈服伸長率（V=50mm/min） | 干/濕 | 3/6 | % | ||
| 彎曲模量 | 干/濕 | 7600/6000 | MPa | ||
| 拉伸屈服應力（V=50mm/min） | 干/濕 | 170/120 | MPa | ||
| 埃佐缺口沖擊強度 | +23℃，干/濕 | 9.5/15 | KJ/m2 | ||
| 電氣性能 | 體積電阻 | 干/濕 | 1015/1012 | Ω.cm | |
| 介電常數(shù) | 1MHz，干/濕 | 3.5/5.5 | |||
| 介電強度 | K20/P50，干/濕 | 90/80 | KV/mm | ||
| 表面電阻 | 干/濕 | 1012/1010 | Ω | ||
| 相對電弧徑跡指數(shù)CT1 | 干/濕 | CTI 550 | |||
| 損耗角 | 1MHz，干/濕 | 0.014/0.16 | |||
| 熱性能 | **大使用溫度 | 240 | ℃ | ||
| 線性熱膨脹系數(shù) | （23-80）℃，干態(tài) | 2.5-3.5/6-7 | 10-5/K | ||
| 比熱容 | 干態(tài) | 1.6 | J/(g.K) | ||
| 溫度指數(shù) | 在20000h/5000h，后拉伸強度下降50%時 | 130/160 | ℃ | ||
| 導熱率 | 干態(tài) | 0.23 | W/(m.K) | ||
| 熱變形溫度 | 0.45MPa負荷，干態(tài) | 250 | ℃ | ||
